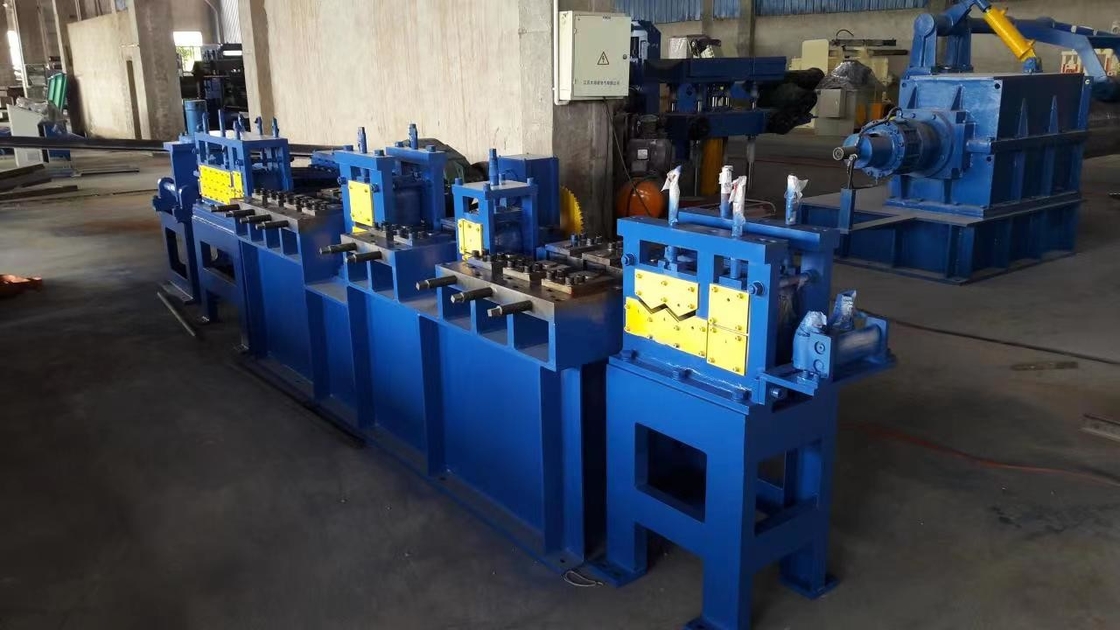

6 मिमी 80 मिमी सीधे और काटने के लिए फ्लैट बार कट टू लेंथ मशीन

तकनीकी योजना

का

6mmx80mm फ्लैट बार

लाइन को सीधा करना और काटना

Ⅰ.ठीक हैपैरामीटर
1.हाँतकनीकी मापदंड
A. 适用参数 के लिए लागू: Q235
बी। 抗拉强度तन्य शक्ति: δb≤450Mpa,δS≤260Mpa
सी। 扁钢厚度फ्लैट बार मोटाई: 2mm-6mm
डी। 扁钢宽度फ्लैट बार की चौड़ाई: 10mm-80mm

2.मुझे पता हैअन्य पैरामीटर
ए। 线速度लाइन गति: 40 मीटर / मिनट (मोटर का गति अनुपात)
B. लंबी दूरी की सटीकता: ±1.5mm
C. बिजली व्यवस्था: 440V/50HZ/3PH
डी। 生产线方向:从右往左। रेखा की दिशा: एक दाएं से बाएं
ई. 操作人员: 一名技术人员以及一名普通工人ऑपरेशन व्यक्ति: 1 तकनीशियन और 1 सामान्य कार्यकर्ता।

द्वितीय.मुझे पता हैरचित उपकरण
1. 放料架सरल डी-कॉइलर
2. 7 इंच लंबन मशीन 7 रोलर-स्ट्रेटनर
3. 倒角挤压装置चम्फरिंग और एक्सट्रूज़न मशीन
4. 两辊压边装置2 रोलर प्रेस डिवाइस
5. 纵向调直机अनुदैर्ध्य स्ट्रेटनर
6. 平面整平机फ्लैट सरफेस स्ट्रेटनर
7. 液压剪 हाइड्रोलिक कटर
8. 接料台निश्चित लंबाई तालिका प्राप्त करें
9. 液压系统हाइड्रोलिक प्रणाली
10. विद्युत प्रणाली विद्युत नियंत्रण प्रणाली

तृतीय.मशीनरेखा का संक्षिप्त परिचय
1.ठीक हैसरल डी-कॉइलर
◆采用开卷装置手动涨缩,确保φ508的钢卷内径.
◆设有制动装置,控制开卷张力,避免因为惯性致使钢卷弹簧状散开। यह डी-कॉइलिंग के तनाव को नियंत्रित करने और जड़ता से बचने के लिए ब्रेक उपकरणों से लैस है, जिससे कॉइल वसंत-आकार का खुला हो सकता है।
◆ 开卷通过两辊装置动力拉动.如需停止开卷,拧紧弹簧上的螺丝, 开卷机就会停止转动। चलने वाला डीकोइलर दो रोलर डेकोइलर डिवाइस को कसने के लिए है, तो रोलर डेकोइलर को कसने के लिए दो डेकोइलर की आवश्यकता होती है। वसंत पर पेंच।फिर डिकॉयलर बंद हो जाएगा।
◆配有挡料盘,防止窄卷松散倾倒। मशीन संकीर्ण कॉइल को गिरने और ढीले होने से रोकने के लिए ब्लॉक प्लेट की आपूर्ति करेगी।

2. 7辊整平机7 रोलर-स्ट्रेटनर
◆分成2根夹送辊,5辊整平辊। यह 2 पिंच रोलर्स और 5 लेवलिंग रोलर्स में बांटा गया है,व्यास 90 मिमी, सामग्री: जीसीआर15
◆2 辊夹送能消除扁钢在剪切后的部分毛刺, 5辊整平部分进行初整平, 便于喂料.2 पिंच रोलर कतरन के बाद बोर के हिस्से को खत्म कर सकते हैं, जबकि 5 लेवलिंग रोलर्स प्री-शेरिंग -फ्लैट बार को अधिक आसानी से फीड करने के लिए प्लेट को समतल करना।
◆辊子直径φ90mm, 无动力.辊子两边采用辊子轴承支撑। बिना शक्ति के रोलर्स का व्यासφ90mm है और रोलर्स के दोनों किनारों को समर्थन करने के लिए रोल बेयरिंग अपनाया जाता है।

3.倒角挤压装置चम्फरिंग और एक्सट्रूज़न मशीन
◆采用10根立辊,分为5组.进行挤压,倒角除毛刺.यह 10 स्टैंड रोलर को अपनाता है जो 5 समूहों में विभाजित होते हैं, इन रोलर्स का उपयोग प्रत्येक पक्ष को चम्फरिंग और किनारा करने के लिए दबाने और निचोड़ने के लिए किया जाता है।
◆此装置能使锋利的边缘钝化,形成扁扁钢的侧边। यह हिस्सा तेज धार को कुंद कर सकता है ताकि सपाट सलाखों के किनारों का निर्माण हो सके।
◆辊子槽设计圆角, 生产直角扁钢रोलर्स के खांचे के लिए गोल डिजाइन किया जाएगास्क्वायर एज फ्लैट बार.

4.两辊压边装置:2 रोलर प्रेस डिवाइस व्यास:190 मिमी, सामग्री: जीसीआर15
◆与整平主机联动,修复经过挤压变厚的边, 将扁钢整体厚度辊压回需要的厚度मोटर को समतल सरफेस स्ट्रेटनर से साझा करें।इसका उपयोग दोनों किनारों को संशोधित करने के लिए किया जाता है जो निचोड़ने के बाद मोटे हो जाते हैं।फिर फ्लैट बार की मोटाई को वापस मांग की मोटाई में रोल करें
5.बिजली संयंत्रअनुदैर्ध्य सीधा
◆采用7只立辊校直板料纵向弯曲度.7 फ्लैट सलाखों अनुदैर्ध्य झुकने को सीधा करने के लिए रोलर्स खड़े हो जाओ,व्यास:125, सामग्री: जीसीआर15
◆此装置无齿轮箱装置,无动力设计।इस डिवाइस में गियर डिस्ट्रीब्यूटर नहीं है।शक्ति नही हैं।

6.平面整平机फ्लैट सरफेस स्ट्रेटनर
◆22 किलोवाट变频控制电机,配置减速机। यह से सुसज्जित है22किलोवाटआवृत्ति रूपांतरण नियंत्रण मोटर decelerator के साथ।
◆由2根夹送辊11根矫平辊组成यह 2 पिंच रोलर्स और 11 लेवलिंग रोलर्स से बना हैव्यास:95,सामग्री: जीसीआर15
◆विद्युतीय मोटर 跟换成变频控制,更有利于节约成本,速度 तथा长度更是可靠आवृत्ति रूपांतरण नियंत्रण के लिए मोटर परिवर्तन जो सस्ता है और एक सही गति और लंबाई के साथ

7.ठीक हैहाइड्रोलिक कटर
◆用于扁钢的定长剪切।मशीन फ्लैट सलाखों के काटने के लिए लागू किया जाता है
◆液压由上至下液压剪切,配合PLC实现定长剪切। हाइड्रोलिक रूप से कटर कट को ऊपर से नीचे तक नियंत्रित करता है।पीएलसी के साथ सहयोग करने से निश्चित लंबाई में कटौती संभव हो जाती है।

8.接料台निश्चित लंबाई प्राप्त तालिका
◆设置接料台6Mतालिका को 6m के लिए डिज़ाइन किया गया है

9.液压系统हाइड्रोलिक प्रणाली
◆包括液压油缸,油管,液压阀等确保整线的液压动作的进行। पूरी लाइन की हाइड्रोलिक कार्रवाई सुनिश्चित करने के लिए उपकरणों, तेल पाइप, हाइड्रोलिक वाल्व और इतने पर हाइड्रोलिक सिलेंडर शामिल करें।
◆配有7.5KW इलेक्ट्रिक मशीन चालित उत्पादन यंत्र। केवल एक एक्शन कटर हाइड्रोलिक सिलेंडर के साथ 7.5KW मोटर ऊपर और नीचे लिफ्ट करता है

10.विद्युत प्रणालीविद्युत नियंत्रण प्रणाली: 1 इकाई
◆控制整线所有电机的运作(速度控制以及同步)उपकरणों के सभी इलेक्ट्रोमोटर्स के काम को नियंत्रित करें (गति नियंत्रण और सिंक्रनाइज़ करें)
टच स्क्रीन: कुन टेक्नोलॉजी (http://www.wxmcgs.net)
पीएलसी: पैनासोनिक
स्विच: श्नाइडर
संपर्ककर्ता: श्नाइडर
थर्मल रिले: श्नाइडर
स्विचिंग बिजली की आपूर्ति: मिंग वेई
एनकोडर: ओमरोन
फ्रीक्वेंसी कन्वर्टर: शेन्ज़ेन ईज़ीड्राइवर (https://en.szeasydrive.com)
बटन: ताइवान टेंड (http://www.tend-tw.com)
मोटर: झुओली (http://www.wxzldj.com)

फिश फ्लैट बार तस्वीरें: बर्स के बिना

























अन्य:

1. 安装调试: 卖方将提供技术人员进行安装调试, 但是买方需要承担技术人员的来回机票,食宿以及100美金没人每天的安装费用 Installation: Seller will dispatch the engineers to do the installation.लेकिन खरीदार विक्रेता से इंजीनियरों के लिए गोल टिकट और आवास को कवर किया जाना चाहिए।और प्रति व्यक्ति प्रति दिन USD100 स्थापना शुल्क का भुगतान करें।


2. 卖方将提供: 装箱单,发票,产地证书以及设备说明书, 电气原理图, 易损件图, 操作安全 规程।विक्रेता पैकिंग सूची, चालान और सीओ और ऑपरेशन मैनुअल, विद्युत योजना, आसानी से क्षतिग्रस्त भागों के चित्र के साथ-साथ सुरक्षित संचालन विनिर्देश की आपूर्ति करेगा।

3. 公司制造设备提供保修期一年, 终身服务।विक्रेता मशीन के लिए एक साल की वारंटी और आजीवन सेवा प्रदान करता है

4. 设备在保修期内,由供方质量造成的故障,本公司将无偿的给予修理和更换,其他原因收取成本费,两年内收取备品备件成本费.During the warrantee, if the troubles caused by the विक्रेता की गुणवत्ता, विक्रेता रखरखाव की आपूर्ति करेगा और स्वतंत्र रूप से परिवर्तन करेगा।यदि अन्य कारणों से होता है, तो खरीदार को सामग्री की लागत शुल्क का भुगतान करना चाहिए।2 साल में, विक्रेता को स्पेयर पार्ट्स की कीमत मिल सकती है
