6000x4000x5000 सुखाने के लिए पीएलसी वैक्यूम ट्रांसफार्मर ओवन वैराएल दबाव

केडी-6000×4000×5000

ट्रांसफार्मर वैक्यूम सुखाने उपकरण

तकनीकी प्रस्ताव और उद्धरण





जर्मन विशेषज्ञ जे के अनुसार परिवर्तनीय दबाव वैक्यूम सुखाने वाले उपकरण हमारी कंपनी द्वारा निर्मित किए जाते हैं। डॉ. मूर (डीआर, एमओएलएल) द्वारा प्रस्तावित सुखाने का सिद्धांत वैक्यूम सुखाने वाले उपकरणों के डिजाइन और निर्माण में हमारे अनुभव के आधार पर विकसित किया गया है।उपकरण मुख्य रूप से तेल में डूबे ट्रांसफार्मर, ट्रांसफार्मर और कैपेसिटर के शरीर को सुखाने के लिए उपयोग किया जाता है, जो पारंपरिक वैक्यूम सुखाने की तुलना में सुखाने के समय को 40 ~ 50% तक कम कर सकता है।यह विश्वसनीय प्रदर्शन, उच्च दक्षता और ऊर्जा की बचत के साथ एक प्रक्रिया उपकरण है।

कंपनी की आवश्यकताओं के अनुसार और हमारी कंपनी के परिवर्तनीय दबाव सुखाने वाले उपकरण के डिजाइन विनिर्देशों के संयोजन में, निम्नलिखित तकनीकी प्रस्ताव इसके द्वारा तैयार किया गया है:



• उपकरण का मुख्य उद्देश्य



उपकरण का उपयोग 220KV या उससे नीचे के वोल्टेज स्तर वाले ट्रांसफार्मर या अन्य विद्युत उत्पादों के सुखाने के उपचार के लिए किया जाता है।पार्टी बी उत्पाद उपचार के लिए प्रक्रिया आवश्यकताओं और गुणवत्ता आवश्यकताओं की गारंटी देगी, और तीन वोल्टेज स्तरों, अर्थात् 220KV, 110KV और 35KV के लिए प्रक्रिया उपचार योजनाएँ और प्रासंगिक नियंत्रण प्रक्रियाएँ प्रदान करेगी।



• उपकरण की मुख्य तकनीकी विशेषताएं

उपकरणों के इस सेट में निम्नलिखित तकनीकी विशेषताएं हैं:

1. इसमें एक उचित वैक्यूम सिस्टम डिज़ाइन है, और सुखाने के दौरान वैक्यूम पंप को जल प्रदूषण से प्रभावी ढंग से बचने के लिए कंडेनसर से पर्याप्त कंडेनसेट का निर्वहन किया जाता है।

2. रोटरी वेन वैक्यूम पंप पर्यावरण के अनुकूल वैक्यूम पंप को गोद लेता है, और धुआं रहित उपचार को सीधे घर के अंदर छुट्टी दी जा सकती है।

3. हीटिंग प्रक्रिया के दौरान, शरीर के अलग-अलग तापमान के अनुसार, वैक्यूम टैंक में दबाव समय-समय पर स्वचालित दबाव प्रत्यावर्तन द्वारा एक निश्चित मूल्य तक कम हो जाता है, जिससे शरीर के इन्सुलेशन में पानी के वाष्पीकरण के लिए सबसे उपयुक्त स्थिति बनती है। , ताकि सुखाने की प्रक्रिया में पानी के वाष्पीकरण की प्रक्रिया उचित स्थिति में हो।

4. उपकरण चर दबाव सुखाने की प्रक्रिया के समायोजन के माध्यम से सुखाने की प्रक्रिया में लोहे की कोर की जंग की समस्या को प्रभावी ढंग से हल कर सकते हैं।

5. उपकरण का स्वचालन स्तर और उत्पादों का प्रसंस्करण प्रौद्योगिकी स्तर घरेलू उन्नत स्तर तक पहुंच सकता है, और प्रसंस्कृत उत्पादों की गुणवत्ता उद्योग में बेहतर उत्पादों के स्तर तक पहुंच सकती है।

6. यह उपकरण उत्पादन और उपयोग की सुरक्षा सुनिश्चित कर सकता है।



三,उपकरण के मुख्य घटक



1. उपकरणों के पूरे सेट के मुख्य घटक इस प्रकार हैं:

1.1 एक वैक्यूम सुखाने वाला टैंक;

1.2 दरवाजा खोलने की व्यवस्था और पोर्टल फ्रेम का एक सेट;

1.3 निर्वात प्रणाली का एक सेट;

1.4 कम तापमान संघनन प्रणाली का एक सेट;

1.5 हीटिंग सिस्टम के दो सेट

1.6 वायवीय पाइपलाइन प्रणाली का एक सेट;

1.7 शीतलन जल प्रणाली का एक सेट;

1.8 हाइड्रोलिक सिस्टम का एक सेट;

1.9 नियंत्रण और माप प्रणाली का एक सेट।







चर दबाव वैक्यूम सुखाने उपकरण

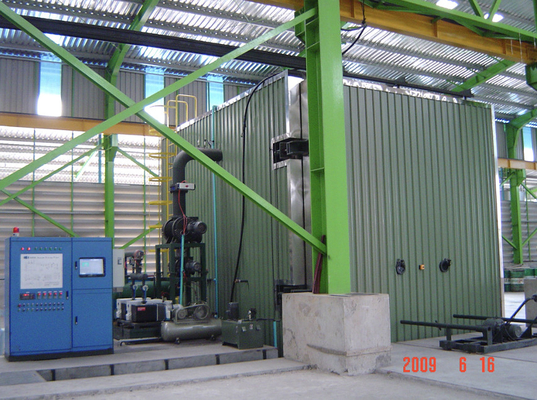

सुखाने के उपकरण के सामने	सुखाने के उपकरण की तरफ



2,साइट की आवश्यकताएं (पार्टी ए द्वारा प्रदान की गई) और सहयोग पार्टी ए को प्रदान करने की आवश्यकता है:

रेटेड पावर: 200kW, 380V, 50Hz, तीन चरण, पार्टी बी के इलेक्ट्रिक कंट्रोल कैबिनेट से जुड़ी बिजली की आपूर्ति

ठंडा पानी: दबाव> 0.1MPa, परिसंचारी पानी की टंकी> 8m3।

उपकरण तल क्षेत्र: 7000 × 5000 मिमी, गड्ढा: 7000 × पाँच हज़ार × 450 मिमी लंबा × चौड़ा × ऊँचा)

संपीड़ित हवा: 0.4-0.6 एमपीए, खपत 0.2 एम 3 / मिनट



3,प्रत्येक प्रणाली की संरचना, संरचनात्मक आवश्यकताएं और तकनीकी पैरामीटर

3.1,वैक्यूम सुखाने टैंक:

3.1.1 सुखाने वाले टैंक का प्रभावी आंतरिक आयाम 6000 × चार हजार × 5000 मिमी (लंबा × चौड़ा × ऊँचाई), क्षैतिज प्रकार, प्रभावी ऊँचाई टैंक में लोड-बेयरिंग फ्लैट कार से टैंक टॉप की भीतरी दीवार तक की ऊँचाई को संदर्भित करता है , टैंक का दरवाजा विद्युत रूप से दरवाजा खोलने के लिए ले जाया जाता है, हाइड्रॉलिक रूप से लॉक किया जाता है, और टैंक के दरवाजे को 4000 × 5000 मिमी फेस ओपन द्वारा नियंत्रित किया जाता है

3.1.2 ठंडे राज्य में सीमा वैक्यूम डिग्री ≤ 50Pa होगी, ठंडे राज्य में वैक्यूम टैंक को 100Pa तक पंप करने का समय ≤ 60 मिनट होगा, और नो-लोड ठंडे राज्य में वायु रिसाव दर ≤ 200Pa · एल / S (माप सीमा 50Pa से 720Pa है)।

3.1.3 टैंक को चार तरफ से हीट ट्रांसफर ऑयल ड्रेन पाइप द्वारा गर्म किया जाता है।

3.1.4 थर्मल इन्सुलेशन के लिए टैंक के बाहर रॉक वूल का उपयोग किया जाता है और आर्मरिंग के लिए रंगीन स्टील प्लेट का उपयोग किया जाता है।बाहरी सतह का अधिकतम तापमान परिवेश के तापमान (राष्ट्रीय मानक के अनुसार) से 25 ℃ अधिक नहीं होगा।

3.1.5 टैंक निकला हुआ किनारा सील की अंगूठी एक उच्च तापमान प्रतिरोधी और लंबे समय तक चलने वाली विशेष आकार की सील की अंगूठी है, जिसमें 2 साल से अधिक का प्रभावी सेवा जीवन है।लंबे समय तक उपयोग के बाद टैंक निकला हुआ किनारा विकृत नहीं होगा।

3.1.6 प्रावधान 5.8 × 3.8M, ऊँचाई ≤ 0.35M, भार वहन करने वाली 50T ट्रॉली।ट्रॉली बड़े ट्रांसफार्मर (100T, तीन फुलक्रम्स) और वैक्यूम टैंक में उच्च तापमान सहन कर सकती है।ट्रॉली इलेक्ट्रिक ट्रैक्शन हेड द्वारा संचालित होती है, जो टैंक में प्रवेश करने और बाहर निकलने के लिए सुविधाजनक है।















इलेक्ट्रिक कार



3.2,दरवाजा खोलने का तंत्र और पोर्टल फ्रेम

3.2.1, टैंक का दरवाजा विद्युत रूप से दरवाजा खोलने के लिए ले जाया जाता है, हाइड्रॉलिक रूप से बंद होता है, और प्रत्येक क्रिया होती है।यात्रा स्विच सुरक्षा के लिए इंटरलॉक किया गया है।

3.2.2, यह टैंक डोर ट्रैवर्स गैन्ट्री, ड्राइव रिड्यूसर और ट्रांसमिशन मैकेनिज्म से बना है।

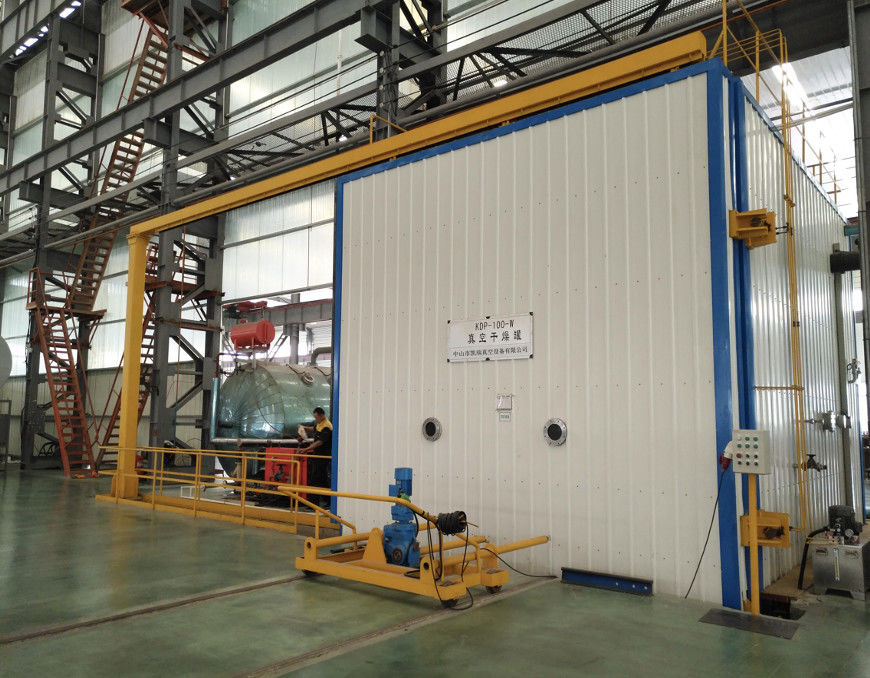

इलेक्ट्रिक साइड मूविंग डोर ओपनिंग मैकेनिज्म



3.3,वैक्यूम प्रणाली

3.3.1, निर्वात प्रणाली को SV-300+SV-300+SV-300 (तीनलेयबोल्ड पंपवैक्यूम पंप)/ZJP-600/ZJP-1200 (कुल पांच वैक्यूम पंप), और सिस्टम की अधिकतम पंपिंग गति 1200L/S है।वैक्यूम सिस्टम (पंप और वाल्व सहित) क्रम में स्वचालित रूप से संचालित होता है।

3.3.2, वैक्यूम सिस्टम का मुख्य वाल्व उच्च विश्वसनीयता और उच्च निष्ठा वायवीय मुख्य वाल्व होगा, और सिस्टम वायवीय वाल्व, इलेक्ट्रोमैग्नेटिक वेंट वाल्व, प्रेशर सेंसर, वैक्यूम पाइपलाइन और विभिन्न सहायक उपकरण से भी लैस होगा।

3.3.3, टैंक से निकाली गई गैस को कंडेनसर द्वारा ठंडा और निर्जलित किया जाना चाहिए।

3.3.4, सिस्टम कॉन्फ़िगरेशन और स्थापना, संचालन और रखरखाव के लिए सुविधाजनक।







वैक्यूम सुखाने वैक्यूम इकाई



3.4,कम तापमान संघनन प्रणाली

3.4.1 वैक्यूम टैंक से निकाले गए गैस के पानी को संघनित करने के लिए एक क्षैतिज कंडेनसर का उपयोग किया जाता है, और इसमें वैक्यूम को नुकसान पहुंचाए बिना मैनुअल ड्रेनेज का कार्य होता है।

3.4.2 उत्कृष्ट गर्मी हस्तांतरण प्रदर्शन वाले स्टेनलेस स्टील ट्यूबों को कंडेनसर कंडेनसर ट्यूबों के रूप में उपयोग किया जाएगा।

3.4.3 सिस्टम कंडेनसर के अच्छे संघनक प्रभाव को सुनिश्चित करने के लिए 10 ℃ कम तापमान का पानी प्रदान करने के लिए कम तापमान वाले पानी के चिलर (Zhongshan Kairui) से लैस है।



3.5,हीटिंग सिस्टम के दो सेट

3.5.1 उपकरणों के इस सेट को इलेक्ट्रिक हीटिंग, दो सेटों द्वारा गर्म किया जाता है।हीट ट्रांसफर ऑयल का उपयोग परिसंचारी ताप माध्यम के रूप में किया जाता है।कुल ताप शक्ति 144kw (दो सेट) है, और तापमान नियंत्रण सटीकता ≤± 3 ℃ है।

3.5.2 सिस्टम इलेक्ट्रिक हीटिंग सेंटर, उच्च तापमान पाइपलाइन पंप, फिल्टर, उच्च तापमान वाल्व, दबाव नापने का यंत्र, तापमान सेंसर, पाइपलाइन और सहायक उपकरण से बना है।उपकरण रेंज के भीतर सभी हीटिंग पाइपलाइन SUS430 स्टेनलेस स्टील शीट से बख़्तरबंद हैं, और रॉक वूल पाइप इंसुलेटेड हैं।



3.6,वायवीय पाइपलाइन प्रणाली

3.6.1 उपकरण के दायरे में वायवीय वाल्वों के लिए वायु आपूर्ति प्रदान करें।

3.6.2 सिस्टम में 0.2m3 एयर कंप्रेसर, एयर सोर्स ट्रिपलेट, पाइपलाइन, वाल्व आदि शामिल हैं।

3.6.3 काम का दबाव 0.4-0.6Mpa।



3.7,शीतलक जल प्रणाली

3.7.1 निर्वात प्रणाली को स्वतंत्र परिसंचारी ठंडा पानी से ठंडा किया जाता है, जो एयर-कूल्ड चिलर, प्रेशर गेज, फिल्टर, वाल्व और पाइपलाइन से बना होता है।

3.7.2 शीतलन जल प्रणाली को अलग से नियंत्रित किया जाता है।यदि ठंडा पानी का दबाव अपर्याप्त है, तो मुख्य नियंत्रण प्रणाली में अलार्म दिया जाएगा।



3.8 हाइड्रोलिक प्रणाली

3.8.1 इसका उपयोग टैंक के दरवाजे को बंद करने के लिए किया जाता है।

3.8.2 प्रणाली में हाइड्रोलिक स्टेशन, हाइड्रोलिक सिलेंडरों के 4 समूह, पाइपलाइन, वाल्व आदि शामिल हैं।



3.9,मापन और नियंत्रण प्रणाली (टच स्क्रीन)

3.9.1 एकीकृत विद्युत नियंत्रण कैबिनेट।स्वचालित नियंत्रण और मैन्युअल ऑपरेशन के दो तरीके प्रदान किए जाते हैं।

3.9.2 मुख्य नियंत्रण तत्व के रूप में, प्रोग्रामेबल कंट्रोलर + टच स्क्रीन चर दबाव सुखाने की प्रक्रिया को निष्पादित कर सकता है और इसके निम्नलिखित कार्य हैं:

तापमान और निर्वात का पता लगाना, प्रदर्शित करना और भंडारण करना।

टच स्क्रीन प्रक्रिया प्रवाह चार्ट और प्रत्येक उपकरण इकाई की संचालन स्थिति को नियंत्रित और प्रदर्शित करता है।

सुखाने की प्रक्रिया के दौरान, उपचार किए जाने वाले उत्पादों के विनिर्देशों के अनुसार प्रक्रिया मापदंडों का चयन करें, और आवश्यकतानुसार प्रक्रिया मापदंडों को बदलें।

पंप और वाल्व के बीच इंटरलॉक और इंटरलॉक।

अपर्याप्त हवा के दबाव और पानी के दबाव के लिए अलार्म डिवाइस का एहसास करें।

सुखाने की प्रक्रिया को स्वचालित रूप से निष्पादित करें।

स्वचालित रूप से सुखाने के अंत बिंदु का न्याय करें।

3.9.4 मित्सुबिशी प्रोग्रामेबल कंट्रोलर (मित्सुबिशी एफएक्स सीरीज पीएलसी) चर दबाव सुखाने की प्रक्रिया के नियंत्रण को स्वचालित रूप से पूरा कर सकता है।

3.9.5 वैक्यूम माप के लिए डिजिटल वैक्यूम गेज का उपयोग किया जाएगा।

3.9.6 युगांग डिजिटल डिस्प्ले तापमान नियंत्रकों के दो सेट तापमान नियंत्रण के लिए उपयोग किए जाते हैं, और तापमान नियंत्रण सटीकता ± 3 ℃ है।

3.9.7 सॉलिड स्टेट रिले को तापमान के मुख्य नियंत्रण तत्व के रूप में अपनाया जाता है।

3.9.8 अन्य नियंत्रण घटक घरेलू और विदेशी उच्च गुणवत्ता वाले ब्रांडों के उत्पाद होंगे।



3.10,अन्य तकनीकी आवश्यकताएं

3.10.1, प्रत्येक प्रणाली और पाइपलाइन की बाहरी सतह को अलग-अलग रंगों से चिह्नित किया गया है।



ठीक है,उपकरण विन्यास की मदवार कोटेशन सूची



नहीं	नाम	मॉडल और विवरण	यूनिट	मात्रा	यूनिट यूएसडी
1	वैक्यूम सुखाने टैंक	1. वैक्यूम टैंक का प्रभावी आकार 6000 × चार हजार × 5000 मिमी (लंबा × चौड़ा × ऊँचा), क्षैतिज। 2. वैक्यूम टैंक की वैक्यूम डिग्री (नो-लोड, कोल्ड स्टेट) ≤ 50Pa, नो-लोड लीकेज रेट ≤ 200Pa · L/S। 3. कार्य तापमान 115 ± 5 ℃, स्वत: तापमान नियंत्रण 4. टैंक निकला हुआ किनारा सील की अंगूठी एक उच्च तापमान प्रतिरोधी और लंबे समय तक चलने वाली विशेष आकार की सील की अंगूठी है। 5. तीन तापमान मापने की जांच। 6. दो प्रबुद्ध अवलोकन खिड़कियां। 7. गर्मी हस्तांतरण तेल हीटिंग पाइप के चार सेट; 8.50t ट्रॉली और इलेक्ट्रिक ट्रैक्शन हेड	सेट	1	40800
2	दरवाजा खोलने का तंत्र	टैंक डोर ट्रैवर्स गैन्ट्री, ड्राइव रिड्यूसर, ट्रांसमिशन मैकेनिज्म	सेट	1	3642
3	वैक्यूम प्रणाली	1. तीन SV-300 रोटरी फलक पंपलेयबोल्ड पंपखालीपन 2. एक ZJP-600 रूट पंप 3. एक ZJP-1200 रूट पंप 4. एक उच्च विश्वसनीयता उच्च वैक्यूम वायवीय मुख्य वाल्व। 5. विभिन्न वैक्यूम वाल्व, शॉक कनेक्टर, वैक्यूम मापने वाले तत्व, वैक्यूम पाइपलाइन आदि।	सेट	1	20910
4	संघनन प्रणाली	1. नई संरचना के साथ एक क्षैतिज संघनित्र, 2. एक पानी चिलर।	सेट	1	3205
5	उष्मन तंत्र	1. ताप शक्ति: 72kw, विद्युत ताप, ताप हस्तांतरण तेल परिसंचारी ताप माध्यम के रूप में। 2. यह हीटिंग सेंटर, उच्च तापमान पाइपलाइन पंप, उच्च तापमान वाल्व और अन्य सहायक उपकरण से बना है।	सेट	2	5100
6	हवाई प्रणाली	1 वायु स्रोत ट्रिपल और संबंधित वाल्व, गैस पाइप आदि।	सेट	1	437
7	ठंडा पानी की व्यवस्था	1.20 एम 3 / एच पाइपलाइन पंप, फिल्टर, पाइपलाइन, वाल्व, दबाव नापने का यंत्र, आदि।	सेट	1	437
8	हाइड्रॉलिक सिस्टम	1. इसका उपयोग टैंक के दरवाजे को बंद करने के लिए किया जाता है। 2. यह हाइड्रोलिक स्टेशन, हाइड्रोलिक सिलेंडर, वाल्व और अन्य सहायक उपकरण से बना है।	सेट	1	4080
9	विद्युत नियंत्रण प्रणाली	1. एकीकृत विद्युत नियंत्रण कैबिनेट, प्रोग्राम करने योग्य स्वचालित नियंत्रण या मैन्युअल नियंत्रण। 2. टच स्क्रीन नियंत्रण। 3. मित्सुबिशी एफएक्स श्रृंखला पीएलसी 4. विभिन्न नियंत्रण मॉड्यूल। 5. अन्य विद्युत घटक। 6. ट्रांसफार्मर विधि प्रक्रिया सॉफ्टवेयर। 7. डिजिटल तापमान नियंत्रक 2 सेट 8. तापमान सेंसर के 5 सेट	सेट	1	6120
10	टैंक इन्सुलेशन	1. रॉक ऊन, रंग स्टील प्लेट	सेट	1	3642
12	स्पेयर पार्ट्स				728
13	सामान और बड़े टैंक सामग्री के लिए भाड़ा और पैकेजिंग शुल्क (चीनी बंदरगाह)				1748
कुल राशि एफओबी यूएसडी					90849





हाँ,उपकरण विन्यास सूची

नहीं	नाम	आदर्श	मात्रा	निर्माता
1	वैक्यूम पंप	एसवी-300 ZJP-600 ZJP-1200	3 सेट्स 1 सेट 1 सेट	कीमत एचएक्सएनजी एचएक्सएनजी
2	टैंक के दरवाजे की सीलिंग रिंग	4000*5000	एक टुकड़ा	हमारी कंपनी
3	इलेक्ट्रिक ट्रॉली	50 टी	1 सेट	हमारी कंपनी
4	पानी ठंडा करने वाली इकाई	4पी	1 सेट	हमारी कंपनी
5	इलेक्ट्रिक हीटर	72 किलोवाट	2 सेट	हमारी कंपनी
6	तापमान मापने प्रतिरोध	0 ~ 200 ℃	4	परिश्रम
7	प्रकाश अवलोकन दीपक		3	ZHONGSHAN
8	अवलोकन खिड़की का शीशा	टेम्परिंग	3	शंघाई
9	कंडेनसर	6m2	1	हमारी कंपनी
10	विद्युत नियंत्रण प्रणाली	स्वत: नियंत्रण स्पर्श करें	1 सेट	हमारी कंपनी
1 1	हाइड्रॉलिक सिस्टम		1 सेट	हमारी कंपनी
12	दाबानुकूलित संवेदक		एक टुकड़ा	शंघाई
13	वैक्यूम गेज		1 सेट	ठीक है
14	उच्च तापमान गर्मी चालन पंप	4KW	1 सेट	शंघाई
15	थर्मामीटर	708	4 सेट	厦门宇电
16	पीएलसी	एफएक्स	1 सेट	मित्सुबिशी











































































































एसवी-300 लेयबोल्ड पंप
