उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| मैक्स शीट मोटाई: | Q235, 16 मिमी | मैक्स अंडाकार डिश अंत व्यास: | 3000 |
|---|---|---|---|
| न्यूनतम एल्पीसाइड डिश अंत व्यास: | 850 | ||
| हाई लाइट: | सीएनसी कताई खराद मशीन,सीएनसी कताई खराद |
||
Φ300 मिमी ठंड कताई मशीन विनिर्देश

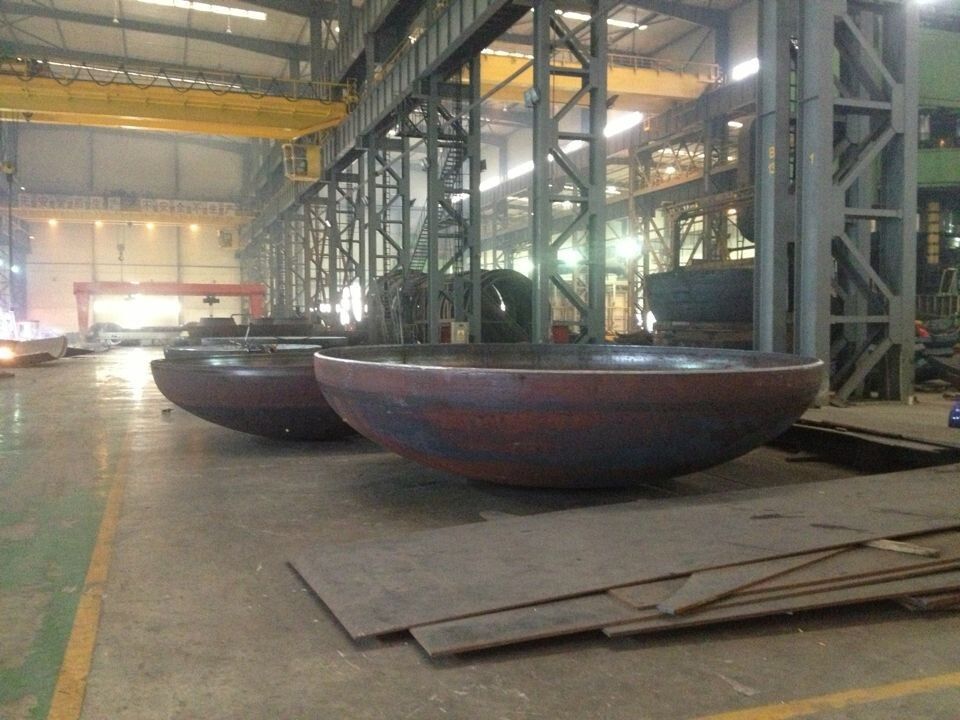

(दबाव पोत के लिए डिश एंड बनाने वाले उपकरण: ऑयल टैंक)
हम डिश एंड मशीन के लिए पेशेवर निर्माता हैं। चीन में, 70% डिश एंड मशीन हमारे द्वारा बनाए जाते हैं। हम डिश एंड मशीन एसोसिएशन के नेता हैं, और डिश एंड मशीन मानक तैयार करते हैं।
1) एजिंग मशीन तकनीकी पैरामीटर:
| मद | नाम | पैरामीटर |
| 1 | मैक्स। प्लेट मोटाई एस | Q235 16 मिमी |
| 2 | मिन। प्लेट मोटाई एस | स्टेनलेस स्टील 2 मिमी |
| 3 | मैक्स। प्लेट त्रिज्या | R450mm |
| 4 | मिन। प्लेट त्रिज्या | R30mm |
| 5 | अंडाकार डिश अंत के अधिकतम व्यास | डी = 3200 |
| 6 | Ellipsoidal डिश अंत के न्यूनतम व्यास | डी = 850 |
| 7 | बनाने व्हील एक्सल व्यास | डी = 160 मिमी |
| 8 | पहिया रोटेशन पावर बनाने | N = 32KW / 26KW डबल गति |
2. तह मशीन की अतिरिक्त आवश्यकताएं
क) तिरछा सिलेंडर का दबाव, फ्रंट सिलेंडर, क्लैंपिंग को दबाव गेज पर दिखाना होगा और समायोज्य हो सकता है। आगे और पीछे के सिलेंडरों की गति समायोज्य हो सकती है। हाइड्रोलिक स्टेशन का दबाव गेज और समायोज्य पर दिखा सकता है
बी) एक दबाव पहिया (धुरा पर घुड़सवार), और शमन उपचार एचआरसी 46 ~ 50
सी) 11 बनाने के पहिये, आर 30, आर 50, आर 80, आर -100, आर 150, आर 200, आर 2250, आर 300, आर 350, आर 400, आर 450, आर 500, आर 550, आर 600, आर 650, आर 700, आर 760, आर 820। सामग्री QT600-3, टिकट के साथ चिह्नित बनाने के पहिये में अच्छा घर्षण प्रतिरोध होना चाहिए; कताई के बाद डिश के अंत में अच्छा चमक होना चाहिए।
घ) सुनिश्चित करें कि सिलेंडर काम को सामान्य रूप से क्लैंप करना
ई) अखरोट (पेंच के लिए) ताकत: घर्षण प्रतिरोध को ZHA166-6-3-2 (एल्यूमीनियम पीतल), जो 9-4 तांबा होता है।
च) इनर ऊंचाई 3383 मिमी, कुल ऊंचाई 4883 मिमी
3. दबाने वाली मशीन तकनीकी पैरामीटर
| मद | नाम | पैरामीटर |
| 1 | दबाव | 400T |
| 2 | मुख्य आवास के बीच दूरी | 4400 |
| 3 | मुख्य सिलेंडर अधिकतम काम का दबाव | 25Mpa |
| 4 | मुखयमोटर | 55KW |
4. दबाने वाली मशीन की अतिरिक्त आवश्यकताएं
क) दबाने वाली मशीन सिलेंडर पिस्टन रॉड ठंडा कच्चा लोहा को गोद लेता है, सिलेंडर 35 # फोर्जिंग को गोद लेता है, स्ट्रोक Φ3200 मिमी ellipsoidal डिश अंत के उत्पादन को सुनिश्चित करता है।
बी) दबाने वाली मशीन फ्रेम कठोरता 10 वर्ष तक पर्याप्त, वारंटी होना चाहिए। जब ऊपरी मोल्ड प्रेशर 20 मेगावाट तक पहुंच जाता है, तो ऊपरी और निचले बीम के केंद्र की विक्षेपन डिग्री 1.8 मिमी (सटीक दबाव स्तर, विकृति एफ = Δ / एल = 1/2500 प्राप्त) से अधिक नहीं होनी चाहिए। सिलेंडर पिस्टन रॉड क्रोम को पेंट और पॉलिश किया जाना चाहिए, मशीन लोड 12 टन से कम नहीं होना चाहिए।
ग) विक्रेता स्टाम्प के साथ चिह्नित 5 सेट टूटींग टूलिंग, R600, R900, R1200, R1500, R1700 सामग्री QT600-3 प्रदान करता है।
घ) स्वत: और मैन्युअल संचालन कार्यों के साथ, दबाव गेज और समायोज्य पर प्रदर्शित हो सकता है
5. मुख्य विवरण
ए) अक्षीय पिस्टन पंप, हाइड्रोलिक भागों, विद्युत उपकरण, बीयरिंग, रेड्यूसर, मोटर, तेल मोटर के निर्माता निम्नानुसार हैं:
अक्षीय पिस्टन पंप: चीन
Solenoid दिशात्मक वाल्व: चीन
विद्युत उपकरण: ए, पीएलसी प्रोग्रामयोग्य नियंत्रक (जापान मित्सुबिशी) बी, कॉन्ट्रैक्टर, स्विचेस: श्नाइडर या ओमट्रॉन
बियरिंग्स: मुख्य भाग (एसकेएफ), अन्य (चीन)
Reducer: चीन
मोटर: चीन
तेल मोटर: चीन
सील: तेल पाइप सील (ताइवान) बी सिलेंडर सील (जापान नॉक, चीन)
बी) वेल्डेड स्ट्रक्चर होना चाहिए वेल्डिंग तनाव को एकजुट करने के लिए कंपन उम्र बढ़ने के उपचार।
ग) वेल्डेड संरचना की चमकदार सतह ऑक्साइड त्वचा को यंत्रवत् को हटा दिया जाना चाहिए ताकि पेंटिंग के बाद कोई क्रैकिंग न हो।
डी) हाइड्रोलिक तेल की सफाई सुनिश्चित करने के लिए सभी हाइड्रोलिक पाइपों को नमकीन बनाना उपचार होना चाहिए
ई) तेल टैंक की आंतरिक दीवार को खुली और पॉलिश किया जाना चाहिए, और तेल प्रतिरोध पेंट्स के साथ लेपित होना, हाइड्रोलिक तेल की सफाई सुनिश्चित करना
च) कारखाने से डिलीवरी से पहले, उपकरणों को एंटीरस्ट पेंट के साथ ब्रश किया जाना चाहिए।
छ) एक वर्ष के भीतर गुणवत्ता की समस्या, स्थापना और कमीशन की समस्या, विक्रेता द्वारा मुफ्त में मरम्मत की गई।
एच) उपकरण कुल वजन: 96 टी
i) मशीन उपभोज्य जवानों को किनारा देना
ज) स्थापना से पहले, विक्रेता को फाउंडेशन ड्राइंग, उपकरण लेआउट ड्रॉइंग और संबंधित तकनीकी जानकारी (यदि आवश्यक हो, खरीदार से संवाद करने के लिए लोगों को भेजें) प्रदान करनी चाहिए। खरीदार को नींव निर्माण के लिए जिम्मेदार होना चाहिए।
क) विक्रेता को उपकरण ऑपरेटिंग मैनुअल, इलेक्ट्रिकल स्किमैटिक्स, हाइड्रोलिक स्कैमैटिक्स और दबाने वाले टूलिंग ड्राइंग प्रदान करना चाहिए।
l) विक्रेता स्थापना, कमीशनिंग और प्रशिक्षण के लिए जिम्मेदार है, खरीदार को आवश्यक उपकरण (जैसे क्रेन, वेल्डिंग मशीन, ऑक्सीजन-एसिटीलेन काटने की मशीन, पीसने वाला व्हील काटने की मशीन, इत्यादि) प्रदान करना चाहिए और इंस्टॉलेशन श्रमिकों को खाना और आवास प्रदान करना चाहिए। 20 डिश के अंत का उत्पादन योग्यता के रूप में माना जाता है, डिश के डिश के विनिर्देशों को खरीदार द्वारा तय किया जाता है, प्रशिक्षण अवधि एक माह है।
मी) विक्रेता द्वारा प्रदान की जाने वाली कार्यबल सामग्री, और खरीदार द्वारा उत्पादित किया जाना है।
n) खरीदार द्वारा प्रदान फाउंडेशन एंकर बोल्ट और रेल
