उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| काटने का आकार (मिमी): | 3000×1500 | प्रभावी यात्रा: | एक्स एक्सल (मिमी) 3050; वाई एक्सल (मिमी) 1520; जेड एक्सल (मिमी) 100 |
|---|---|---|---|

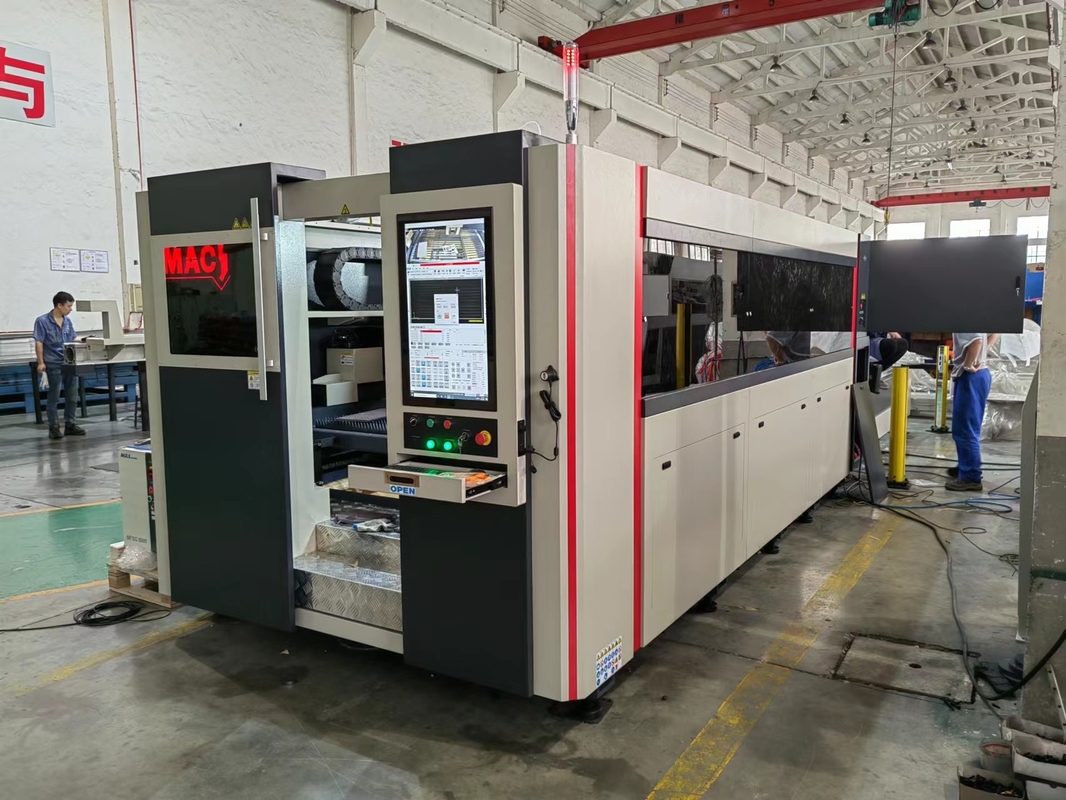

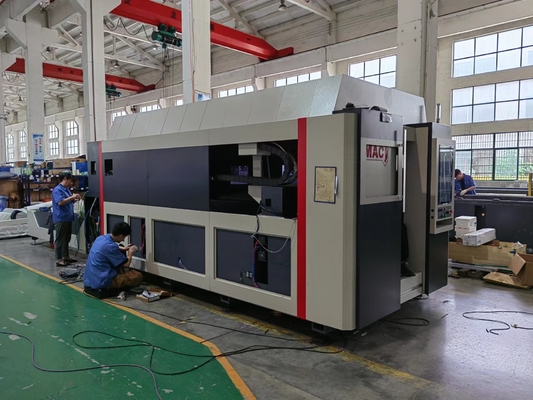

| स्थितिI सटीकता: | एक्स एक्सल (मिमी/मी) ±0.03; वाई एक्सल (मिमी/मी) ±0.03; जेड एक्सल (मिमी/मी) ±0.01 | नाम: | MAC फ्रांस OEM सीएनसी फाइबर लेजर काटने की मशीन |
| प्रमुखता देना: | 3000W सीएनसी फाइबर लेजर काटने की मशीन,OEM सीएनसी फाइबर लेजर काटने की मशीन,सीएनसी फाइबर लेजर काटने की मशीन 3000w |
||
उत्पाद का परिचय
हम कई वर्षों के लिए लेजर काटने की मशीनों पर ध्यान केंद्रित करते हैं, लेजर काटने के क्षेत्र में समृद्ध अनुभव जमा किया है, हमारे समूह के डिजाइन और विनिर्माण लाभों पर भरोसा करते हैं,बड़े लेजर काटने के उपकरण बनाने की क्षमता है.
मुख्य विशेषताएं:
1फोटोइलेक्ट्रिक रूपांतरण दक्षता 30% तक पहुंच सकती है, जो कि CO2 की दोगुनी से तीन गुना है।
2,कम बिजली की खपत, CO2 20% ~ 30% है;
3,कोई लेजर काम गैस, लेजर रखरखाव लागत का एक बहुत बचा सकता है;
4प्रतिबिंब लेंस के बिना ऑप्टिकल फाइबर संचरण, प्रकाश पथ को समायोजित करने की आवश्यकता नहीं है।
5गैर लौह धातुओं, एल्यूमीनियम मिश्र धातु, तांबा और अन्य सामग्रियों को काटने के लिए प्रयोग किया जाता है
उत्पाद की विशेषताएंः
10विशेष काटने का सॉफ्टवेयर, काटने की तकनीक के विशेषज्ञ, डेटा कॉल कार्य;
11स्वचालित ईंधन भरने की प्रणाली
12, काटने गैस दबाव आनुपातिक वाल्व स्वचालित रूप से समायोजित करने के लिए, मैनुअल समायोजन की जरूरत नहीं है;
मूल विन्यास
| नहीं. | विवरण | ब्रांड |
| 1 | मशीन मुख्य शरीर | कारखाने, शीर्ष मुहर के साथ |
| 2 | सीएनसी ऑपरेशन कैबिनेट | कारखाना |
| 3 | फाइबर लेजर | MAX-3000W |
| 4 | लेजर चिलर | हानली |
| 5 | लेजर काटने वाला सिर | रेटूल, ऑटो फोकस |
| 6 | कैपेसिटिव THC | शंघाई बाईचु |
| 7 | सीएनसी प्रणाली | साइपकट FSCUT2000 |
| 8 | सर्वो मोटर | चीन नवाचार |
| 9 | गियर रैक | जापान SMAGIC |
| 10 | रैखिक मार्गदर्शक | जापान SMAGIC |
| 11 | परिशुद्धता घटानेवाला | जर्मनी टेकमेक |
| 12 | आनुपातिक वाल्व | जापान एसएमसी |
| 13 | उच्च दबाव वाल्व | अमेरिकन पार्कर |
| 14 | इलेक्ट्रॉनिक टुकड़े | फ्रांस श्नाइडर |
| 15 | सोलेनोइड वाल्व | जापान एसएमसी |
| 16 | वायु सिलेंडर | जापान एसएमसी |
| 17 | काटने का सॉफ्टवेयर | सीपकट |
| 18 | वोल्टेज स्टेबलाइज़र | शंघाई हुआडोंग |
| 19 | आंतरिक कैमरा और मॉनिटर | कारखाना |
| 20 | ऑटो स्नेहन प्रणाली | कारखाना |
| 21 | सुरक्षा विलंब | जर्मनी पिल्ज़ |
| 22 | खिड़की का शीशा | सीई मानक OD7 |
| 23 | धूल फिल्टर निकास उपकरण (वैकल्पिक) | चीन TOPSIN |
| 24 | वायु कंप्रेसर (वैकल्पिक) | चीन का ब्रांड |
तकनीकी संकेत
1"मशीन उपकरण प्रौद्योगिकी पैरामीटर
| पद | तकनीकी मापदंड | ||
| काटने का आकार (मिमी) | 3000×1500 | ||
| प्रभावी यात्रा | एक्स एक्सल ((मिमी) | 3050 | |
| Y अक्ष (मिमी) | 1520 | ||
| Z अक्ष (मिमी) | 100 | ||
| स्थानिक सटीकता | एक्स अक्ष (मिमी/मीटर) | ±0.03 | |
| Y अक्ष (मिमी/मीटर) | ±0.03 | ||
| Z अक्ष (मिमी/मीटर) | ±0.01 | ||
| बार-बार पोजिशनिंग की सटीकता | एक्स अक्ष (मिमी) | ±0.02 | |
| Y अक्ष (मिमी) | ±0.02 | ||
| Z अक्ष (मिमी) | ±0.005 | ||
| तेजी से स्थिति निर्धारण की गति | एक्स एक्सल (एम/मिनट) | 80 | |
| Y अक्ष (m/min) | 80 | ||
| Z अक्ष (m/min) | 30 | ||
| आईपी ग्रेड | IP54 | ||
| सीमा आयाम L × W × H ((मिमी) | 4530×2520×1450 (संदर्भ के लिए) | ||
पर्यावरणीय आवश्यकता
|
|
कार्य वातावरण का तापमान | -5°C-50°C |
|
|
सापेक्ष आर्द्रता | ७०% नॉन कंडेनसिंग |
|
|
आसपास का वातावरण | 5 मीटर के दायरे में कोई प्रभाव नहीं |
|
|
पावर वोल्टेज | 220V±5%,380V±5%, |
|
|
आपूर्ति की आवृत्ति | 50Hz |
|
|
इनपुट पावर | 30 किलोवाट |
|
|
ग्राउंडिंग प्रकार | सीधे केंद्रीकृत |
उपकरण काटने पैरामीटर सूची (केवल संदर्भ के लिए)
e
| सामग्री | मोटाई ((मिमी) | गैस | गति (m/min) | लेजर शक्ति ((W) | नोजल का प्रकार |
| हल्के स्टील (Q235B) |
1 | N2/हवा | 47~50 | 3000 | एकल परत:1.0 |
| 2 | N2/हवा | 21~23 | 3000 | एकल परत:1.5 | |
| 3 | N2/हवा | 6~12 | 3000 | एकल परत:3.0 | |
| ऑक्सीजन | 3.9~4.1 | 3000 | दोहरी परत:1.2 | ||
| 4 | ऑक्सीजन | 3.4~3.6 | 3000 | दोहरी परत:1.2 | |
| 6 | ऑक्सीजन | 2.7~2.8 | 3000 | दोहरी परत:1.2 | |
| 8 | ऑक्सीजन | 2.1~23 | 3000 | दोहरी परत:1.2 | |
| 10 | ऑक्सीजन | 1.4~1.6 | 3000 | दोहरी परत:1.4 | |
| 12 | ऑक्सीजन | 1 ~ 1.1 | 2200~2400 | दोहरी परत:3.0 | |
| 14 | ऑक्सीजन | 0.9~0.95 | 2200~2400 | दोहरी परत:4.0 | |
| 16 | ऑक्सीजन | 0.8~0.85 | 2200~2400 | दोहरी परत:4.0 | |
| 18 | ऑक्सीजन | 0.7~0.72 | 2200~2400 | दोहरी परत:4.0 | |
| 20 | ऑक्सीजन | 0.6~0.65 | 2200~2400 | दोहरी परत:4.0 | |
| 22 | ऑक्सीजन | 0.55 | 2200~2400 | दोहरी परत:4.0 | |
| 25 | ऑक्सीजन | 0.5 | 2200~2500 | दोहरी परत:5.0 | |
| स्टेनलेस स्टील ((SUS304) | 1 | N2/हवा | 50~53 | 3000 | एकल परत:1.5 |
| 2 | N2/हवा | 23 से 25 | 3000 | एकल परत:2.0 | |
| 3 | N2/हवा | 10~12 | 3000 | एकल परत:3.0 | |
| 4 | N2/हवा | 6 से 8 | 3000 | एकल परत:3.0 | |
| 6 | N2/हवा | 2.9~3.1 | 3000 | एकल परत:3.0 | |
| 8 | N2/हवा | 1.2~1.3 | 3000 | एकल परत:3.0 | |
| 10 | N2/हवा | 0.75 ~ 0.8 | 3000 | एकल परत:4.0 | |
| 12 | N2/हवा | 0.5 | 3000 | एकल परत:4.0 | |
| अल | 1 | N2/हवा | 40~43 | 3000 | एकल परत:1.0-1.5 |
| 2 | N2/हवा | 16 से 18 | 3000 | एकल परत:1.5-2.0 | |
| 3 | N2/हवा | 8 से 10 | 3000 | एकल परत:2.0-3.0 | |
| 4 | N2/हवा | 5 ~ 6 | 3000 | एकल परत:3.0 | |
| 6 | N2/हवा | 1.5~2 | 3000 | एकल परत:3.5-4.0 | |
| 8 | N2/हवा | 0.6~0.7 | 3000 | एकल परत:4.0 | |
| तांबा पीतल | 1 | N2/हवा | 37 से 40 | 3000 | एकल परत:1.0-1.5 |
| 2 | N2/हवा | 14~16 | 3000 | एकल परत:1.5-2.0 | |
| 3 | N2/हवा | 7~9 | 3000 | एकल परत:2.0-3.0 | |
| 4 | N2/हवा | 3~4 | 3000 | एकल परत:3.0 | |
| 6 | N2/हवा | 1.2~1.5 | 3000 | एकल परत:3.5-4.0 | |
| 8 | N2/हवा | 0.5~0.6 | 3000 | एकल परत:4.0 | |
| ग्रीन मटेरियल की मोटाई का अर्थ है कि उन्हें लंबे समय तक और बड़ी मात्रा में प्रसंस्करण किया जा सकता है। | |||||
| पीली मोटाई की सामग्री से पता चलता है कि यह संसाधित किया जा सकता है, लेकिन सामग्री के तापमान में वृद्धि के साथ, काटने के दबाव में उतार-चढ़ाव, असमान प्लेट संरचना और अन्य कारक उतार-चढ़ाव करते हैं,प्रसंस्करण प्रक्रिया अस्थिर है, उच्च शक्ति वाले लेजर का उपयोग करने की सिफारिश की जाती है। | |||||
| सामग्री की लाल मोटाई का अर्थ है कि इसे काटा जा सकता है, इसे बैच में संसाधित नहीं किया जा सकता है। | |||||
परिचालन लागतः (केवल संदर्भ के लिए)
| नहीं. | नाम | मात्रा की मांग |
| 1 | विद्युत | 10-12 किलोवाट/घंटा |
| 2 | ऑक्सीजन | 5.5L-6.5L/h |
| 3 | नाइट्रोजन | 14L-16L/घंटा |
| 4 | सुरक्षा लेंस | 1-2 पीसी/माह |
| 5 | नोजल | 1-2 पीसी/माह |
उपकरण सूची
1उपकरण
| नहीं. | नाम | Qnt. | इकाई |
| 1 | सुरक्षा लेंस | 10 | पीसी |
| 2 | नोजल | 10 | पीसी |
| 3 | सिरेमिक अंगूठी | 2 | पीसी |
| 4 | सुरक्षात्मक चश्मा | 1 | सेट |
खरीदार की तैयारी
यदि ग्राहक की ओर से उपलब्ध नहीं है, तो कृपया हमें पहले से सूचित करें।
| नहीं | पद | विनिर्देश | मात्रा |
| 1 | मशीन बिजली की आपूर्ति केबल | 10mm2*8 | 25 मीटर |
| 2 | मशीन ग्राउंडिंग केबल | 10mm2 | 25 मीटर |
| 3 | ग्राउंडिंग कॉपर रॉड | व्यास:35 मिमी | 2.5 मीटर |
| 4 | निर्जलीकृत जल | द्वितीय श्रेणी | 100 लीटर |
| 5 | स्विच बॉक्स | 220V,2P; 380V, 3P, | 1 |
| 6 | उच्च दबाव पाइप जोड़ | एयर कंप्रेसर के लिए इन-लाइन. 10 मिमी. | 2 |
| 7 | गैस पाइप | 10 मिमी | 20 मीटर |
| 8 | ऑक्सीजन सिलेंडर | 220 लीटर | 1 |
| 9 | एन2 सिलेंडर | 220 लीटर | 1 |
| 10 | कार्बोरेटर ((दबाव समायोजक और पाइप के साथ) | 100 लीटर | 1 |
| 11 | इनपुट पावर सप्लाई | >30 किलोवाट | 1 |
