उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|

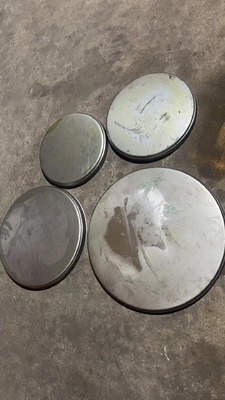

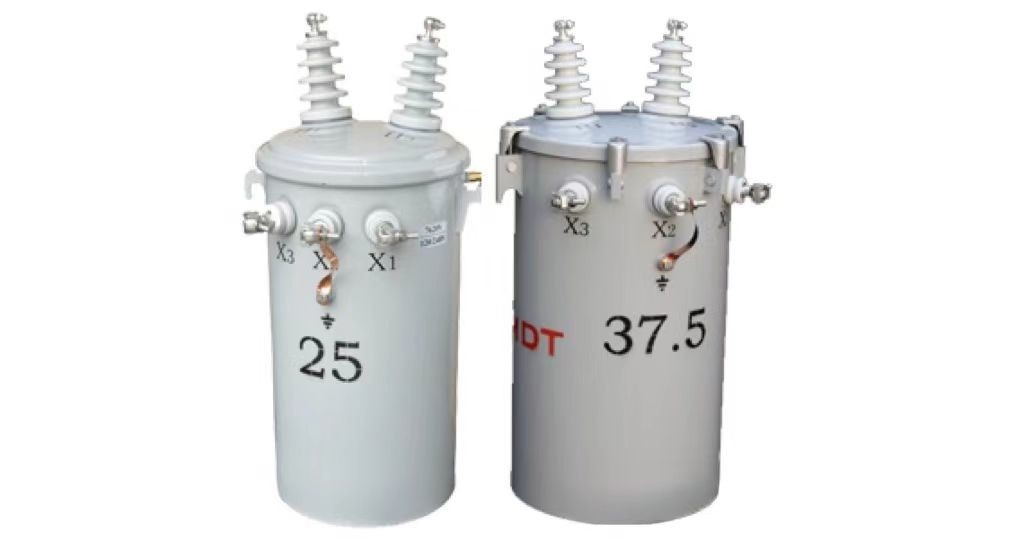

| कार्य: | सिंगल फेज ट्रांसफार्मर बनाएं | मुख्य सिलेंडर: | 250 टन |
|---|---|---|---|
| हाइड्रोलिक कुशन: | 315 टन के हाइड्रोलिक कुशन के साथ | तालिका का आकार: | 1500x1500 |
| प्रमुखता देना: | ट्रांसफार्मर टैंक कवर हाइड्रोलिक प्रेस,250 टन हाइड्रोलिक प्रेस,ट्रांसफार्मर टैंक कवर के लिए हाइड्रोलिक प्रेस |
||
तकनीकी प्रस्ताव का वर्णन
1"मशीन का कार्य वातावरण
●तापमानः 0°C -50°C।
● आर्द्रताः सापेक्ष आर्द्रता 35%-65% से कम है।
● वोल्टेजः 380V 50Hz।
●इंस्टॉलेशन साइटः कम धूल
● ऊंचाईः 1000 मीटर से कम
2,मशीन के मुख्य तकनीकी मापदंड
| नहीं | नाम | UNit | YD27-250T |
| 1 | नाममात्र बल | KN | 2500 |
| 2 | द्रव का अधिकतम कार्य दबाव | एमपीए | 25 |
| 3 | खोलने की ऊँचाई | मिमी | 900 |
| 4 | स्लाइड स्ट्रोक | मिमी | 600 |
| 5 | कार्यक्षेत्र का प्रभावी क्षेत्रफल | मिमी | 1500*1000 |
| 6 | बाएं और दाएं स्तंभ के आंतरिक * सामने और पीछे के किनारों | KN | 800 |
| 7 | हाइड्रोलिक पैड का नाममात्र बल | मिमी | 200 |
|
टिप्पणियाँः
2 उपकरण में एक निश्चित सीमा, निरंतर दबाव, समायोज्य दबाव और गैर-समायोज्य गति हो सकती है |
|||
3,मुख्य सहायक भागों की आपूर्ति:
| उच्च दबाव तेल पंप | शाओयांग विक्टर (http://www.shaoyecn.com) |
| हाइड्रोलिक प्रणाली | ताइफेंग (http://www.taifenghydraulic.com) |
| हाइड्रोलिक सिलेंडर | कारखाना |
| मोटर | हुआंगक्यू (www.js-hqdj.com) |
| विद्युत उपकरण | श्नाइडर |
| भरने वाला वाल्व | हुआडॉन्ग हाइड्रोलिक टेक्नोलॉजी (http://www.hyzcn.com) |
| सिलेंडर सीलिंग रिंग | गुआंगज़ौ अनुसंधान संस्थान (आयातित सामग्री) |
4,प्रदर्शन और विशेषताएंः
इस मशीन में एक स्वतंत्र शक्ति तंत्र और विद्युत प्रणाली है, और केंद्रीकृत बटन नियंत्रण को अपनाता है। प्रक्रिया क्रियाएं मैनुअल और अर्ध-स्वचालित नियंत्रण हैं।हाइड्रोलिक प्रणाली एकीकृत प्लग-इन वाल्व को अपनाता है, एक कॉम्पैक्ट संरचना के साथ, संवेदनशील और विश्वसनीय कार्रवाई. तेज गति, कम ऊर्जा की खपत, और कम शोर.इस श्रृंखला के उत्पादों के काम के दबाव और यात्रा रेंज काम की जरूरतों के अनुसार समायोजित किया जा सकता है.
5,संरचना अवलोकन:
इस मशीन में दो मुख्य भाग होते हैंः मुख्य इंजन और नियंत्रण तंत्र, जो तेल पाइपलाइनों और विद्युत उपकरणों के माध्यम से एक संपूर्ण बनाने के लिए जुड़े होते हैं। मुख्य इंजन में शरीर शामिल है,मुख्य सिलेंडर उपकरण आदि। नियंत्रण तंत्र में एक हाइड्रोलिक पंप स्टेशन, एक विद्युत बॉक्स, एक मोबाइल नियंत्रण कंसोल आदि शामिल हैं।प्रत्येक भाग की संरचना और कार्य निम्नानुसार वर्णित हैं:
1)मशीन का शरीर

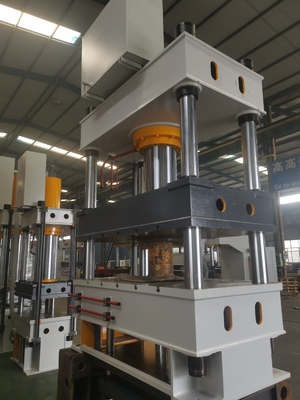

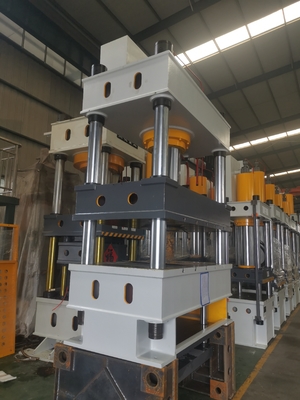

इस मशीन का शरीर तीन बीम और चार स्तंभ संरचना को अपनाता हैः यह ऊपरी क्रॉसबीम, स्लाइडर, वर्कबैंक, मुख्य सिलेंडर, हाइड्रोलिक पैड, स्तंभ, नियंत्रण प्रणाली,और विद्युत प्रणाली के घटक.
2) मास्टर सिलेंडर
मुख्य सिलेंडर ब्लॉक को मेज पर लगा दिया जाता है और पिस्टन रॉड के निचले छोर को फ्लैंज, बोल्ट और स्लाइडर से जोड़ा जाता है।पिस्टन सिर विपरीत दिशाओं में वाईएक्स प्रकार की सीलिंग छल्ले के साथ दो तेल कक्षों में विभाजित हैगाइड आस्तीन का बाहरी घेरा एक ओ-रिंग से सुसज्जित है, जिसे सिलेंडर पोर्ट की सीलिंग सुनिश्चित करने के लिए फ्लैंज और बोल्ट से लॉक किया जाता है।पिस्टन रॉड की धूल की रोकथाम सुनिश्चित करने के लिए सिलेंडर फ्लैंज पर एक धूल अंगूठी स्थापित करें.
3) रेंज लिमिटिंग डिवाइस
सीमा यंत्र मशीन के दाहिने ओर स्थापित किया जाता है और मुख्य रूप से स्लाइडर की स्ट्रोक दूरी को नियंत्रित करने के लिए उपयोग किया जाता है। इसमें पैड लोहा, संपर्क रहित यात्रा स्विच आदि होते हैं।
4) हाइड्रोलिक स्टेशन
हाइड्रोलिक पंप में एक तेल टैंक, एक अक्षीय पिस्टन पंप, एक इलेक्ट्रिक मोटर, एक दो तरफा प्लग-इन वाल्व, एक उच्च दबाव स्व-सीलिंग तेल फिल्टर और एक वायु फिल्टर होता है,मशीन के दाहिने तरफ स्थापित.
ईंधन टैंक Q235 स्टील प्लेट वेल्डेड घटकों से बना है, और दबाव का निरीक्षण करने के लिए सामने के छोर पर एक प्रेशर गेज लगाया गया है।तेल के स्तर को देखने के लिए तेल टैंक में एक स्तर माप स्थापित करेंपंप और हाइड्रोलिक प्रणाली की स्वच्छता सुनिश्चित करने के लिए तेल पंप के सक्शन पोर्ट पर एक उच्च-दबाव स्व-सीलिंग तेल फिल्टर स्थापित किया जाता है।एक हवा फिल्टर ईंधन टैंक के पैनल पर स्थापित है, और ऊपर का ढक्कन ईंधन भरने के लिए खोला जा सकता है।
5) अक्षीय पिस्टन पंप
यह हाइड्रोलिक प्रणाली YCY14-1B अक्षीय पिस्टन पंप को अपनाती है। निर्देश अक्षीय पिस्टन पंप के उपयोगकर्ता पुस्तिका में पाया जा सकता है, और यहां कोई अवलोकन नहीं है।
6) दो तरफा कारतूस वाल्व
इसकी संरचना में मुख्य रूप से प्लग-इन भाग, नियंत्रण कवर प्लेट, पायलट नियंत्रण वाल्व और एकीकृत वाल्व ब्लॉक शामिल हैं।
प्लग-इन घटक में एक वाल्व आवेषण, एक सील, एक वाल्व शरीर, आदि होते हैं। यह एक शंकु वाल्व या एक स्पूल वाल्व संरचना हो सकती है। इसका मुख्य कार्य दिशा, दबाव, प्रवाह दर को नियंत्रित करना है,आदि. तेल सर्किट में तेल प्रवाह का।
b. नियंत्रण कवर प्लेट विभिन्न माइक्रो पायलट नियंत्रण घटकों और कवर प्लेट में एम्बेडेड अन्य हाइड्रोलिक घटकों से बनी होती है। मुख्य कार्य प्लग-इन घटकों को तय करना है।विभिन्न एम्बेडेड माइक्रो पायलट नियंत्रण घटकों और पायलट नियंत्रण वाल्वों के संयोजन प्लग-इन वाल्व की कार्य स्थिति को नियंत्रित कर सकते हैंनियंत्रण ढक्कन प्लेट को दिशात्मक नियंत्रण ढक्कन प्लेट, दबाव नियंत्रण ढक्कन प्लेट और प्रवाह नियंत्रण ढक्कन प्लेट में विभाजित किया गया है।
पायलट कंट्रोल वाल्व को नियंत्रण कवर प्लेट पर प्लग-इन इलेक्ट्रोमैग्नेटिक दिशात्मक वाल्व की क्रिया को नियंत्रित करने के लिए स्थापित किया गया है, और इसके घटक इलेक्ट्रोमैग्नेटिक दिशात्मक वाल्व हैं।
d. एकीकृत वाल्व ब्लॉक का उपयोग प्लग, नियंत्रण कवर और अन्य नियंत्रण वाल्वों को स्थापित करने और मुख्य और नियंत्रण तेल सर्किट के साथ संवाद करने के लिए किया जाता है।
6,हाइड्रोलिक प्रणाली का अवलोकन
हाइड्रोलिक प्रणाली में ऊर्जा रूपांतरण उपकरण (तेल पंप और सिलेंडर) तथा ऊर्जा हस्तांतरण उपकरण (तेल टैंक, तेल पाइपलाइन) आदि होते हैं।विभिन्न क्रिया चक्रों को पूरा करने के लिए स्लाइडर ड्राइव.
7,विद्युत नियंत्रण प्रणाली
1मशीन एक स्वतंत्र विद्युत नियंत्रण बॉक्स से लैस है, जो उपकरण के दोनों किनारों को स्वतंत्र रूप से स्थानांतरित कर सकता है, और केंद्रीकृत बटन पूरी मशीन के संचालन को नियंत्रित करते हैं।
8,ऑपरेटिंग सिस्टम
1) इसमें दो कार्य मोड हैंः इंचिंग और अर्ध-स्वचालित, और दो प्रक्रिया संचालनः स्थिर स्ट्रोक और निरंतर दबाव।
2) स्लाइडर स्ट्रोक को एक संपर्क रहित स्विच कंट्रोल डिवाइस द्वारा समायोजित किया जाता है।
3) मुख्य सिलेंडर के दबाव को दबाव विनियमन वाल्व द्वारा समायोजित किया जाता है।
4) दबाव रखने का समय स्वतंत्र रूप से सेट किया जा सकता है
