उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| भट्ठी का नाम: | आरएक्स जनरेटर | आरएक्स गैस समारोह: | रासायनिक गर्मी उपचार उपकरणों में एक वाहक गैस के रूप में या हीटिंग भट्टियों के लिए एक सुरक्षात्मक वात |
|---|---|---|---|
| वातावरण प्रतिक्रिया: | 2ch4 + o2 = 2co + 4h2 | प्रतिक्रिया: | प्राकृतिक गैस और हवा के बीच |
| घटक: | CO: 19.0-21.0%, H2: 39.0-40.5%, n2: 38.5-40.0%; CH4: <0.5%， CO2: <0.5%of dew बिंदु: 4 ° C -+8 | ||
| प्रमुखता देना: | एनीलिंग आरएक्स जनरेटर,कार्बोराइजिंग आरएक्स जनरेटर,उन्नत आरएक्स जनरेटर |
||
एक एंडोथर्मिक गैस जनरेटर एक ऐसा वातावरण है जो कच्चे गैस (प्राकृतिक गैस या प्रोपेन) को एक निश्चित मात्रा में हवा के साथ मिलाकर उत्पन्न होता है, उच्च तापमान और उत्प्रेरक की क्रिया के तहत, अधूरी दहन प्रतिक्रिया के माध्यम से, जिसे आमतौर पर RX गैस के रूप में जाना जाता है। इसका उपयोग रासायनिक ताप उपचार उपकरण में वाहक गैस के रूप में या हीटिंग फर्नेस के लिए सुरक्षात्मक वातावरण के रूप में किया जा सकता है। RX गैस की स्थिर संरचना के कारण, इसमें रासायनिक ताप उपचार के लिए कम परिचालन लागत और उच्च स्तर की स्वचालन की विशेषताएं हैं, विशेष रूप से नियंत्रित वातावरण कार्बराइजिंग और एनीलिंग सुरक्षा वातावरण के लिए बुनियादी वातावरण के रूप में; नाइट्रोजन मेथनॉल वातावरण या शुद्ध मेथनॉल वातावरण की तुलना में, यह कार्बराइजिंग की गुणवत्ता में बहुत सुधार कर सकता है और सामग्री को डीकार्बराइजेशन से प्रभावी ढंग से बचा सकता है। ताप उपचार प्रक्रिया के दौरान वातावरण से संबंधित कई चुनौतियों का समाधान करें।
RX वातावरण प्रतिक्रिया समीकरण इस प्रकार है:
2CH4+ O2 = 2CO + 4H2
प्राकृतिक गैस और ऑक्सीजन के बीच प्रतिक्रिया
2CH4 +O2+3.84N2=2CO+4H2 +3.84N2
प्राकृतिक गैस और हवा के बीच प्रतिक्रिया
प्राकृतिक गैस हवा से बनी RX गैस एक आदर्श थर्मल प्रोसेसिंग सुरक्षात्मक वातावरण है, जिसमें निम्नलिखित घटक हैं:
CO: 19.0-21.0%, H2: 39.0-40.5%, N2: 38.5-40.0%; CH4:<0.5%,CO2:<0.5%, ओस बिंदु: 4 ° C -+8 ° C

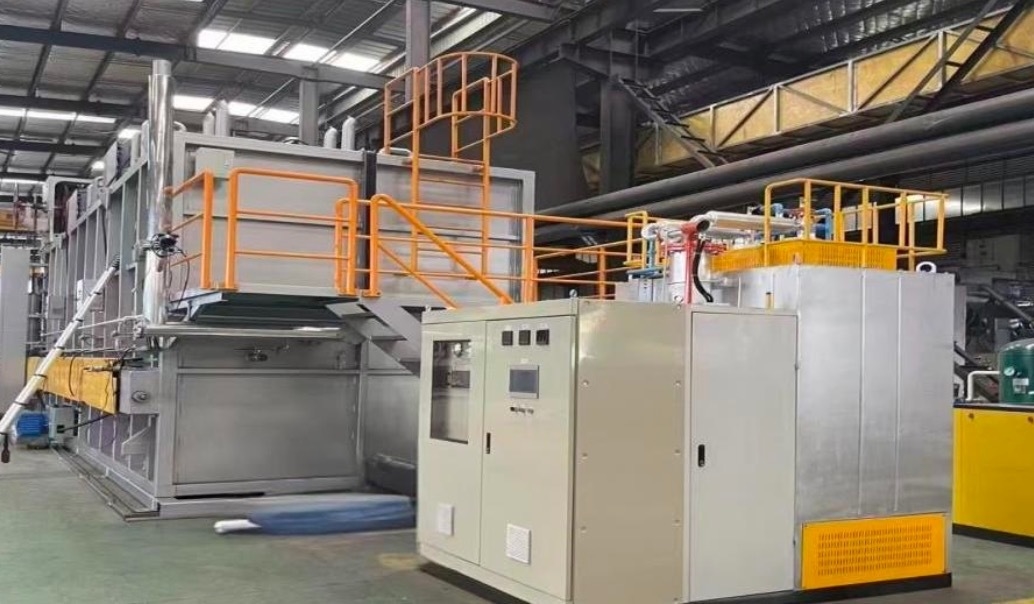

एक एंडोथर्मिक गैस जनरेटर में एक भट्टी का शरीर और इन्सुलेशन सामग्री, एक हीटिंग सिस्टम, एक गैस आपूर्ति अनुभाग, एक गैस उत्पादन अनुभाग, एक गैस आउटपुट अनुभाग, एक वातावरण माप और नियंत्रण अनुभाग और एक विद्युत नियंत्रण कैबिनेट शामिल है। जनरेटर द्वारा उत्पन्न RX गैस में एक स्थिर संरचना होती है, और नियमित चारकोल जलना किया जाता है। नियमित वार्षिक रखरखाव के साथ, एकल स्टार्ट-अप ऑपरेशन का समय एक वर्ष से अधिक हो सकता है, जो "मांग पर गैस उत्पादन" प्राप्त करता है और कचरे को बहुत कम करता है। प्रति घन मीटर RX गैस के उत्पादन की लागत मेथनॉल क्रैकिंग या ड्रिप इंजेक्शन की तुलना में बहुत कम है।
भट्टी का शरीर और इन्सुलेशन सामग्री:
भट्टी के खोल का निर्माण स्थानीय रूप से प्रबलित स्टील वर्गों के साथ स्टील प्लेटों को वेल्डिंग करके किया जाता है, और बाहरी खोल एक संरचनात्मक स्टील बेस पर स्थापित होता है। बेस में सभी पाइपलाइन और नियंत्रकों सहित पूरे जनरेटर असेंबली का समर्थन किया जाएगा। भट्टी का शीर्ष कवर एक चल संरचना है। उठाने के बाद भट्टी की मरम्मत करें। तापमान नियंत्रण के लिए किनारे पर थर्मोकपल इंसर्शन छेद हैं।
प्रतिक्रिया पोत 2535 उच्च तापमान मिश्र धातु गर्मी प्रतिरोधी स्टील से बना है, जिसका लंबा सेवा जीवन है।
अद्वितीय निलंबन संरचना उत्प्रेरक दक्षता प्रदान कर सकती है और कार्बन ब्लैक के उत्पादन को कम कर सकती है।
इन्सुलेशन परत: भट्टी का शीर्ष, तल और किनारे मुड़े हुए एल्यूमीनियम सिलिकेट फाइबर ब्लॉक से बने होते हैं।
भट्टी के खोल की बाहरी दीवार का तापमान वृद्धि ≤ परिवेश का तापमान+45C है।
हीटिंग सिस्टम:
थर्मोकपल, तापमान नियंत्रक, पावर रेगुलेटर, हीटर आदि से बना है।
एकल हीटिंग यूनिट तापमान नियंत्रण के लिए एक नियंत्रण थर्मोकपल से सुसज्जित है, और ओवरहीटिंग अलार्म नियंत्रण के लिए एक अन्य निगरानी थर्मोकपल, जो तापमान बहुत अधिक होने पर हीटिंग बंद कर देता है।
तापमान नियंत्रण थर्मोकपल द्वारा मापा जाता है, तापमान नियंत्रकों द्वारा PID गणना की जाती है, और तापमान नियंत्रण प्राप्त करने के लिए SCR विधि का उपयोग किया जाता है।
हीटिंग रेसिस्टर वायर उच्च तापमान वाले आयरन क्रोमियम एल्यूमीनियम से बना है, जिसका लंबा सेवा जीवन है।
हीटर को एक लटकते तरीके से स्थापित किया जाता है, हीटर को शीर्ष से डाला जाता है ताकि रखरखाव आसान हो, और हीटर को बदलने के लिए लंबे समय तक रुकने की आवश्यकता नहीं होती है।
तापमान नियंत्रक 2 सेट
थर्मोकपल (एस-टाइप थर्मोकपल) 1400 ° C 2 पीसी
पावर रेगुलेटर 1 सेट
नोट: इलेक्ट्रिक हीटिंग का उपयोग करने के लाभ
गैस हीटिंग जनरेटर के लिए मुख्यधारा की विधि हुआ करती थी, और नवीनतम ऑन-साइट प्रतिक्रिया से पता चलता है कि इलेक्ट्रिक हीटिंग में जनरेटर की गैस उत्पादन गुणवत्ता में महत्वपूर्ण सुधार हुआ है, जो मुख्य रूप से निम्नलिखित पहलुओं में प्रकट होता है:
1. दो जोन हीटिंग प्रतिक्रिया पोत के ऊपरी और निचले हिस्सों के तापमान की एकरूपता में बहुत सुधार करता है।
2. उत्प्रेरक दक्षता में सुधार होता है, जिससे कार्बन जमाव का उत्पादन बहुत कम हो जाता है, और Rx गैस की गुणवत्ता उच्च होती है।
3. गिलहरी पिंजरे का हीटर बदलने में आसान है और बाद के चरण में बनाए रखने में आसान है।
4. भट्टी के शरीर और प्रतिक्रिया केतली का सेवा जीवन बहुत बढ़ गया है।
5. प्राकृतिक गैस की गुणवत्ता से प्रभावित नहीं
गैस आपूर्ति अनुभाग
1. चुंबकीय प्रवाहमापी
2. इलेक्ट्रॉनिक प्रवाह नियामक
3. रूट्स ब्लोअर
4. दबाव स्विच और दबाव गेज
5. सुरक्षा नियंत्रण सोलनॉइड वाल्व
6. लौ जांच वाल्व
7. वितरण और मिश्रण उपकरणों की संरचना, आदि
8. सेवन दबाव, दबाव स्विच और दबाव गेज, सेवन फिल्टर, सुरक्षा नियंत्रण सोलनॉइड वाल्व, मास फ्लो मीटर, लौ जांच वाल्व, वितरण और मिश्रण डिवाइस आदि का इलेक्ट्रॉनिक निरीक्षण कॉन्फ़िगर करें।
पहला पक्ष प्रदान करने के लिए जिम्मेदार है, जिसमें कुल सल्फर सामग्री प्रति घन मीटर 10 मिलीग्राम से कम है।
गैस उत्पादन भाग
गैस उत्पादन भाग एक प्रतिक्रिया टैंक और एक उत्प्रेरक से बना है। प्रतिक्रिया टैंक विशेष गर्मी प्रतिरोधी सामग्री से वेल्डेड होता है और एक शीर्ष निकला हुआ किनारा से जुड़ा होता है। इसे एक पूरे के रूप में उठाया जा सकता है, जिसमें निकल आधारित ब्लॉक उत्प्रेरक ट्यूब के अंदर व्यवस्थित होते हैं, जो प्रतिक्रिया टैंक के मध्य और निचले भागों में स्थित होते हैं, मिश्रित गैस की क्रैकिंग प्रतिक्रिया को उत्प्रेरित करने के लिए।
विशेष रूप से अनुकूलित निकल आधारित उत्प्रेरक का उपयोग करते हुए, निकल ऑक्साइड की मात्रा 12% से अधिक है, जो साधारण जनरेटर में उपयोग किए जाने वाले निकल ऑक्साइड की मात्रा से 10% अधिक है। उत्प्रेरक का उत्प्रेरक प्रभाव और सेवा जीवन साधारण उत्प्रेरक की तुलना में काफी बेहतर है, और कार्बन जमाव की संभावना बहुत कम हो जाती है।
गैस आउटपुट भाग में एक गैस कूलर, दबाव स्विच दबाव गेज, आउटपुट वाल्व समूह, तापमान का पता लगाना, निरंतर लौ प्रणाली, दबाव नियंत्रण प्रणाली, कार्बन कलेक्टर आदि शामिल हैं।
गैस कूलर दो भागों से बना है: एक सीधा प्रकार और एक पाइपलाइन प्रकार। सीधा प्रकार उत्पादित गैस को जल्दी से ठंडा करता है ताकि कार्बन ब्लैक के वर्षा से बचा जा सके। कूलर स्टेनलेस स्टील पाइप से बने होते हैं, जो साफ होते हैं और आसानी से बंद नहीं होते हैं; गैस को ठंडा करने के लिए मैनिफोल्ड पर एक माध्यमिक कूलर स्थापित करें और सुनिश्चित करें कि पाइपलाइन उपकरण, फ्लो मीटर, आदि सुरक्षित तापमान के भीतर काम करते हैं। दबाव
बल स्विच दबाव गेज RX गैस के दबाव का पता लगाता है। जब दबाव निर्दिष्ट सीमा से अधिक होता है, तो दबाव राहत डिवाइस को चालू किया जाता है। जब दबाव राहत आवश्यकताओं को पूरा नहीं कर सकती है, तो दबाव सुरक्षा डिवाइस को चालू किया जाता है और इनपुट गैस आपूर्ति काट दी जाती है; जब यह निर्दिष्ट सीमा से नीचे गिर जाता है, तो एक अलार्म सिग्नल जारी किया जाएगा और जनरेटर में एक श्रृंखला प्रतिक्रिया होगी, जिससे यह काम करना बंद कर देगा। आउटपुट वाल्व एक स्वचालित दबाव बनाए रखने और रिलीज वाल्व समूह है, जो गैस उत्पादन की स्थिरता और विश्वसनीयता सुनिश्चित करता है।
दबाव नियंत्रण प्रणाली में एक आउटलेट दबाव डिटेक्टर और एक दबाव राहत डिवाइस शामिल है। दबाव डिटेक्टर दबाव नियंत्रण के लिए इनपुट के रूप में PLC को दबाव संकेत भेजता है। साथ ही, जब पाइपलाइन का दबाव सुरक्षित मान से अधिक हो जाता है, तो दबाव राहत वाल्व खुल जाता है और यह सुनिश्चित करता है कि कोई दबाव हानि न हो।
कार्बन कलेक्टर एक विशेष उपकरण है जिसमें पाइपलाइन से कार्बन और पानी को इकट्ठा करने के लिए आउटलेट पर एक वाल्व स्थापित होता है। एयर कूलिंग डिवाइस की तुलना में, कूलिंग सर्कुलेटिंग वाटर के फायदे हैं:
उच्च शीतलन दक्षता;
कार्बन पाउडर का उत्पादन बहुत कम करें;
'स्थिर उपकरणों' से संबंधित कम शोर के साथ;
एयर कूलिंग डिवाइस की तुलना में, इसका सेवा जीवन लंबा होता है और रखरखाव आसान और त्वरित होता है;
कार्यशाला का आसपास का वातावरण अच्छा है।
विद्युत नियंत्रण कैबिनेट
जनरेटर का विद्युत नियंत्रण कैबिनेट जनरेटर के बगल में स्थापित है। उपयोग किए गए सभी नियंत्रक, जैसे तापमान नियंत्रक, ऑपरेशन पैनल, वोल्टमीटर, एमीटर, आदि, नियंत्रण बॉक्स पैनल पर स्थापित हैं। अंदर, हीटर सर्किट ब्रेकर, प्रत्येक मोटर और नियंत्रण बिजली आपूर्ति के लिए सर्किट ब्रेकर, नियंत्रण ट्रांसफार्मर, संपर्ककर्ता, नियंत्रण रिले, पीएलसी, आदि हैं
विशेषता:
अच्छा सहज ज्ञान;
तीन घटक विश्लेषक चला रहा है
कार्बन जमाव का उत्पादन बहुत कम करें
सीधे CO2 को मापें और मुख्य मापदंडों को नियंत्रित करें;
CO का माप प्राकृतिक गैस की गुणवत्ता को दर्शा सकता है और गैस उपकरणों के लिए इसका बहुत महत्व है; CH4 का माप उत्प्रेरक की खपत की डिग्री को सटीक रूप से समझ सकता है, जो वार्षिक रखरखाव के लिए फायदेमंद है;
ओस बिंदु नियंत्रण के साथ संयुक्त तीन गैस विश्लेषक का उपयोग करके, गैस संरचना स्थिर और विश्वसनीय है, और RX वातावरण कम उतार-चढ़ाव करता है।
रिमोट मॉनिटरिंग, सुविधाजनक और तेज़, ऑन-साइट प्रबंधन, रिमोट सेवा और अन्य लाभ प्राप्त करता है!
जनरेटर की विशेषताएं:
1. 24 घंटे निर्बाध गैस आपूर्ति की आवश्यकता को पूरा करें;
2. मुख्य सहायक उपकरण सभी ब्रांडेड एक्सेसरीज़ से चुने गए हैं
3. उपकरण के लिए एक ऑन-साइट LAN बनाएं और डेटा विनिमय प्रदान करें
4. नए जनरेटर के उत्पादन, कमीशनिंग, निर्माण और ऑन-साइट पाइपिंग का अनुभव ऑन-साइट सुरक्षित उपयोग सुनिश्चित करने के लिए;
5. एक विशेष रूप से डिज़ाइन की गई हीटिंग रॉड हीटिंग तत्व के रूप में कार्य करती है, जिससे रखरखाव और प्रतिस्थापन सुविधाजनक और त्वरित होता है;
6. तापमान को उच्च-सटीक उपकरणों का उपयोग करके मापा जाता है, जो स्थिर और विश्वसनीय नियंत्रण सुनिश्चित करता है;
गैस उत्पादन आउटपुट एक दबाव ट्रांसमिशन यूनिट नियंत्रण इकाई को अपनाता है, जो निरंतर दबाव और मांग पर गैस उत्पादन का एहसास करता है, और बाहरी वातावरण समायोजन, स्विचिंग, ब्लोइंग आदि जैसे दैनिक कार्यों के हस्तक्षेप को स्वचालित रूप से अनुकूलित कर सकता है।
ऑनलाइन गैस विश्लेषक गैस में CO%, CO2% और CH4% को वास्तविक समय में माप सकता है; ऑनलाइन विश्लेषण, माप और CO2 सामग्री के नियंत्रण के लिए तीन गैस विश्लेषक का उपयोग करना, और प्रतिक्रिया प्रक्रिया का ऑनलाइन नियंत्रण; सिस्टम एक या अधिक गैस इकाइयों के बीच गैस उपयोग को स्विच करने में सक्षम है।
ताइवान योंगहोंग पीएलसी स्वचालित नियंत्रण प्रणाली को अपनाना:

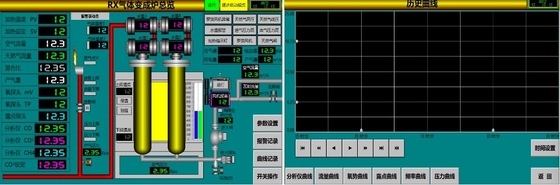

परिचालन डेटा को रिकॉर्ड करने और प्रदर्शित करने के लिए कुनलुन टोंगताई हाई-डेफिनिशन टच स्क्रीन का उपयोग करना;
कम वोल्टेज वाले विद्युत उपकरण श्नाइडर उत्पादों को अपनाते हैं, जिसमें वीदमुलर वायरिंग टर्मिनल और कई सुरक्षा उपकरण और अलार्म हैं, जो सिस्टम की सुरक्षा और विश्वसनीयता सुनिश्चित करते हैं;
जब आंतरिक पैरामीटर पार हो जाते हैं, तो सिस्टम ध्वनि और प्रकाश अलार्म के माध्यम से ऑपरेटर को रीसेट करने के लिए सूचित करता है; उपयोगकर्ताओं के संचालन और संबंधित अनुमतियों को नियंत्रित करने के लिए कई सेटिंग्स;
विशेष रूप से अनुकूलित उत्प्रेरक का उपयोग करते हुए, निकल ऑक्साइड की मात्रा 12% से अधिक है (आमतौर पर 10%), जिसके परिणामस्वरूप एक लंबा सेवा जीवन और अधिक स्थिर गैस उत्पादन घटक होते हैं;
पाइपलाइन और उपकरणों को प्रभावी ढंग से सुरक्षित रखने के लिए एक विशेष रूप से डिज़ाइन की गई लौ रिटार्डेंट वाल्व प्रणाली को अपनाना;
मॉड्यूलर डिज़ाइन, मजबूत विनिमेयता और आसान रखरखाव;
एक क्लिक ऑपरेशन, ऑन-साइट ऑपरेशन में आसान।
---- उत्पादित गैस लगभग 20% कार्बन मोनोऑक्साइड, 40% हाइड्रोजन और 40% नाइट्रोजन है;
नाममात्र गैस की खपत क्या है?
-----प्रति घंटे अधिकतम 30 घन मीटर गैस उत्पादन के आधार पर,6 घन मीटर प्राकृतिक गैस की खपत;
तैयार उपकरण का वजन क्या है?
---उपकरण का कुल वजन लगभग 3 टन है
जनरेटर का रिएक्टर बॉडी सेंट्रीफ्यूगली कास्ट होता है, और कनेक्टिंग एंड फेस फ्लैंज वेल्डेड होता है!
उत्प्रेरक सतह भौतिक या रासायनिक सोखना के माध्यम से अभिकारक अणुओं को एकत्रित और सक्रिय करता है, उनके मूल रासायनिक बंधनों को कमजोर करता है और नए बंधनों के निर्माण को बढ़ावा देता है।
उत्प्रेरक के साथ रिटॉर्ट का वजन क्या है?
वजन=टैंक+उत्प्रेरक=लगभग 100 किलोग्राम
क्या क्रेन बीम के बिना अलग करना संभव है?
प्रतिक्रिया केतली को निकालने के लिए कार या एक चल चेन होइस्ट का उपयोग करने की सिफारिश की जाती है। सहायक उपकरण या उपकरणों के बिना, जलने और अनुचित निष्कर्षण के कारण हीटिंग तत्व को नुकसान से बचने के लिए इसे कमरे के तापमान पर निकाला जाना चाहिए!
रखरखाव चक्र 6 महीने का है
परियोजना: चारकोल जलना, फिल्टर सफाई, पाइपलाइन सफाई
अधिक तापमान, अधिक वोल्टेज और खुले सर्किट के लिए कई सुरक्षा
