उच्च गति सीएनसी बीम 3 डी ड्रिलिंग मशीन 7 अक्ष उच्च दक्षता और सटीकता

उच्च गति सीएनसी बीम 3 डी ड्रिलिंग मशीन 7 अक्ष उच्च दक्षता और सटीकता
उच्च गति सीएनसी बीम 3 डी ड्रिलिंग मशीन 7 अक्ष उच्च दक्षता और सटीकता उच्च गति सीएनसी बीम 3 डी ड्रिलिंग मशीन 7 अक्ष उच्च दक्षता और सटीकता उच्च गति सीएनसी बीम 3 डी ड्रिलिंग मशीन 7 अक्ष उच्च दक्षता और सटीकता

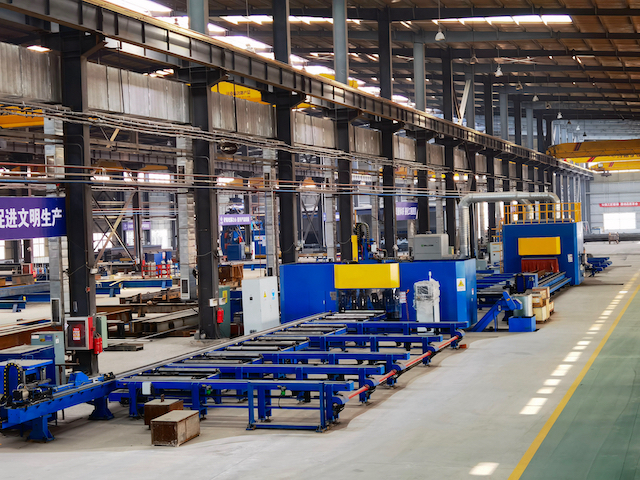

बड़ी छवि :  उच्च गति सीएनसी बीम 3 डी ड्रिलिंग मशीन 7 अक्ष उच्च दक्षता और सटीकता

उत्पाद विवरण:
Place of Origin: China-Wuxi Jinqiu Machinery Co.,ltd
ब्रांड नाम: Jinqiu
प्रमाणन: CE and CQC
Model Number: BDMH1260/7A
भुगतान & नौवहन नियमों:
Minimum Order Quantity: 1 set
मूल्य: USD or RMB
Packaging Details: metal steel frame
Delivery Time: 55-60 days
Payment Terms: L/C,T/T
Supply Ability: 150 pcs per month
विस्तृत उत्पाद विवरण

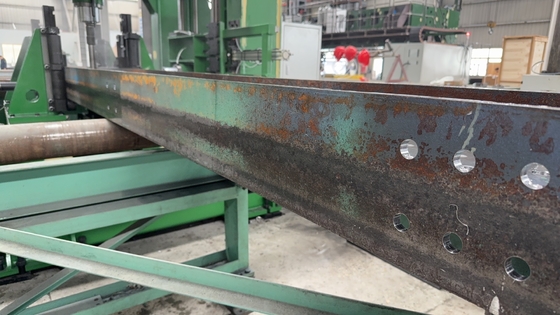

function: drilling processing of H-beam, U-beam, Box-beam max work piece: 1250×600
प्रमुखता देना:

सीएनसी बीम 3 डी ड्रिलिंग मशीन

,

3 डी ड्रिलिंग मशीन 7 अक्ष

,

उच्च गति 3 डी ड्रिलिंग मशीन

मैंप्रोफ़ाइल

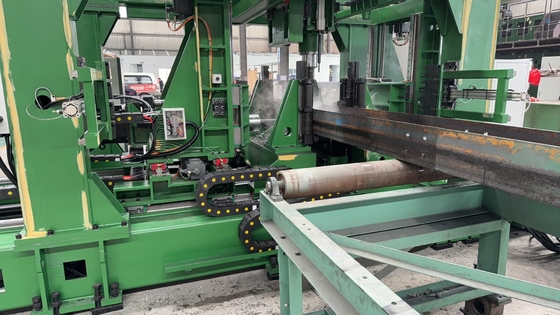

मशीन मुख्य रूप से एच-बीम, यू-बीम, बॉक्स-बीम के ड्रिलिंग प्रसंस्करण के लिए इस्तेमाल किया। स्थिति और 3 धुरी के भोजन सभी सर्वो मोटर संचालित अपनाने, प्रोफाइनट बस नियंत्रण, ट्रॉली कन्वेयर,उच्च दक्षता और सटीकता.

सीएडी ड्राइंग, यू-फ्लैश ट्रांसफर प्रोग्राम, और प्रसंस्करण के पाठ्यक्रम को अनुकूल और विज़ुअलाइज़ करें, कृत्रिम अंकन और ड्रिलिंग टेम्पलेट के बजाय सीएडी/सीएएम प्रसंस्करण का एहसास करें।दक्षता और सटीकता में काफी सुधार, और तैयारी की अवधि को छोटा करता है, इसमें स्वचालन, उच्च परिशुद्धता, बहु-मानक, बड़े पैमाने पर उत्पादन की विशेषताएं हैं।



II.मशीन की विशेषताएं

मशीन मुख्य रूप से मशीन बॉडी, सीएनसी स्लाइडिंग टेबल (3pcs), ड्रिलिंग स्पिंडल बॉक्स (3pcs), क्लैंपिंग डिवाइस, डिटेक्टिंग डिवाइस, टूल मैगज़ीन (4 उपकरण x 3 मैगज़ीन), ट्रॉली कन्वेयर,ऑटो चिप कन्वेयरशीतलन यंत्र, स्नेहन प्रणाली, हाइड्रोलिक प्रणाली, विद्युत प्रणाली आदि।



  1. मुख्य फ्रेम

मुख्य फ्रेम वैकल्पिक नाम रैक, यह मशीन का आधार है, सीधे मशीन की कठोरता को प्रभावित करता है, फ्रेम संरचना, ग्रे कास्ट आयरन, कृत्रिम उम्र बढ़ने उपचार विकृति को कम करने के लिए,अच्छी तरह से मशीन की कठोरता सुनिश्चित करने के लिए, स्थिरता, मशीन की सटीकता सुनिश्चित करने के लिए।



  1. सीएनसी स्लाइडिंग टेबल

तीन स्लाइडिंग टेबल फिक्स्ड यूनिट, मूवेबल यूनिट और मिडिल यूनिट हैं। तीन स्लाइडिंग टेबल की समान संरचना है, सभी स्लाइड कैरिज, स्लाइडिंग टेबल और सर्वो ड्राइव सिस्टम से मिलकर बने हैं।



तीन स्लाइडिंग टेबल में कुल मिलाकर 9 सीएनसी अक्ष हैं, जिनमें से 3 नियंत्रण फ़ीडिंग के लिए हैं, और अन्य 6 पोजिशनिंग के लिए। प्रत्येक अक्ष सटीक रैखिक गाइड रेल, एसी सर्वो मोटर, बॉल-स्क्रू,स्थिति की सटीकता सुनिश्चित करना.



  1. ड्रिलिंग स्पिंडल बॉक्स

तीन धुरी बॉक्स क्षैतिज और ऊर्ध्वाधर ड्रिलिंग के लिए तीन स्लाइडिंग टेबल पर स्थापित करें। प्रत्येक ड्रिलिंग धुरी स्वतंत्र रूप से और एक साथ ड्रिल कर सकते हैं। धुरी बॉक्स ग्रे लोहे, उच्च कठोरता को अपनाते हैं,छोटी विकृति.



तीन धुरी बॉक्स में ताइवान से तीन BT40 सटीक धुरी हैं। धुरी में उच्च परिशुद्धता है, धुरी के अंत का रेडियल रन-आउट (vibrate) ≤0.008 मिमी है, जिसमें 45 डिग्री चार डिस्क पंजा ब्रश तंत्र है।.परिशुद्धता धुरी के शीर्ष पर हाइड्रोलिक दबाव ड्रिल बिट सिलेंडर और उच्च दबाव घूर्णी संयुक्त को लैस करें। ड्रिल बिट सिलेंडर तेजी से ड्रिल धारक ढीला कर सकता है।उच्च दबाव घूर्णी संयुक्त ठंडा स्नेहन तरल कनेक्ट कर सकते हैं, जो धुरी के आंतरिक छेद के माध्यम से जाते हैं, नाभिक छेद, BT40 ड्रिल होल्डर आंतरिक छेद, ड्रिल बिट केंद्र छेद, सीधे ड्रिलिंग स्थिति के लिए स्प्रे, यह उच्च गति ड्रिलिंग के लिए आवश्यक है,जीवन का उपयोग करके थोड़ा सुधार, और छेद की कठोरता में सुधार।



उपयोगकर्ता उच्च गति उपकरण धारक तैयार करता हैः

बीटी40-एक्सपी (उपकरण धारक का आकार) -160: 3 पीसी

ऊपरी इकाई के लिए 200 मिमी लंबी आस्तीन



  1. क्लैंपिंग डिवाइस।

हाइड्रोलिक क्लैंपिंग को अपनाएं, 6 हाइड्रोलिक सिलेंडर सभी क्षैतिज और ऊर्ध्वाधर दिशा में हैं। स्थिर पक्ष में ऊर्ध्वाधर संपीड़न के लिए 2 हाइड्रोलिक सिलेंडर हैं, चलती पक्ष समान है।क्षैतिज दिशा में है 1 हाइड्रोलिक सिलेंडर clamping के लिए चल पक्ष धक्का, रेल द्वारा निर्देशित।



  1. पता लगाने की यंत्र

ऊपरी इकाई और गतिशील इकाई स्थापित पता लगाने सिलेंडर, प्रसंस्करण से पहले वेब की चौड़ाई और निकला हुआ किनारा की ऊंचाई की जांच. जांच के परिणाम के अनुसार बीम के वास्तविक केंद्र की गणना,फिर ड्रिलिंग की स्थिति की पुष्टि करें, बीम पर छेद के सममित वितरण सुनिश्चित करें।



  1. ट्रॉली कन्वेयर

ट्रॉली कन्वेयर गियर रैक संचालित तंत्र को अपनाता है। उच्च परिशुद्धता reducer के माध्यम से संचालित मोटर, गियर रैक आंदोलन, ट्रॉली कन्वेयर सटीक प्रसंस्करण स्थिति के लिए बीम परिवहन,ड्रिलिंग के दौरान फीडिंग दिशा में बीम की गति को कम करना, प्रसंस्करण सटीकता में सुधार।



  1. ऑटो चिप कन्वेयर और शीतलन यंत्र।

प्रसंस्करण क्षेत्र के नीचे चेन-प्लेट प्रकार का ऑटो चिप कन्वेयर है। चिप कन्वेयर तल में चिप निकालने का बाल्टी है, जिसे भरने पर बाहर निकाला जाता है और डंप किया जाता है।शीतलन प्रणाली वायु-धूप शीतलन शीतलन अपनाने, प्रत्येक ड्रिलिंग स्पिंडल को बाहरी शीतलन नोजल और आंतरिक शीतलन जोड़ से लैस किया जाता है, जिसे ड्रिलिंग आवश्यकताओं के अनुसार चुना जाता है।



  1. स्नेहन प्रणाली

मशीन से लैस ऑटो स्नेहन उपकरण, जो स्वचालित रूप से स्क्रू, गियर रैक रेल को पूरी तरह से और विश्वसनीय रूप से सेट समय के अनुसार स्नेहन करता है, बहुत सारे मानव संचालन से बचता है,विभिन्न भागों के सेवा जीवन में सुधार.



  1. सीएनसी नियंत्रण प्रणाली

(1) हार्डवेयर के मामले में, इस उपकरण की विद्युत नियंत्रण प्रणाली सीमेंस मोशन कंट्रोलर और सर्वो सिस्टम है।



इस प्रणाली के निम्नलिखित फायदे हैंः

1) PROFINET सीमेंस की ईथरनेट बस प्रणाली है। यह अभी भी चीन में कुछ उच्च अंत अनुप्रयोग है। धुरी की अधिक संख्या, बस नियंत्रण के लिए अधिक सुविधाजनक है।उपकरण में कुल मिलाकर 12 सर्वो पोजिशनिंग अक्ष हैं (प्रत्येक में 3 चलाने और खिलाने के लिए), 9 कुल में, 2 खिला ट्रक और क्लैंप स्तर समायोजन के लिए, 1 वेब समर्थक चलती के लिए), 3 spindles भी सर्वो मोटर्स का उपयोग, जो उपकरण परिवर्तन के लिए सटीक अभिविन्यास प्रदान करता है।



2) बस नियंत्रण के तहत सभी सीएनसी अक्ष संकेतों को प्रसारित करने के लिए पूर्ण डिजिटल संचार का उपयोग करते हैं। फ़ीड गति और लक्ष्य मूल्य को बस के माध्यम से मनमाने ढंग से सेट किया जा सकता है।प्रत्येक अक्ष की चलती स्थिति को भी बस के माध्यम से निगरानी की जा सकती है.



3) चूंकि नियंत्रण और प्रतिक्रिया संकेत बस के माध्यम से प्रेषित होते हैं, इसलिए पूरे सिस्टम का वायरिंग बहुत सरल है, जटिल सिग्नल लाइन के बिना, और रखरखाव बेहद सुविधाजनक है।

4) बस नियंत्रण प्रणाली बहुत खुली है, प्रोग्रामिंग द्वारा किसी भी चलती को नियंत्रित कर सकती है, और वास्तविक समय में पोजिशनिंग लक्ष्य मूल्य को संशोधित कर सकती है,तो यह वेब चौड़ाई और वेब ऊंचाई का पता लगाने के वास्तविक समय सुधार का एहसास कर सकते हैं.



5) बस में मजबूत विरोधी हस्तक्षेप और उच्च परिशुद्धता है। क्योंकि यह पूरी तरह से डिजिटल संचार को अपनाता है, यह पारंपरिक पल्स और एनालॉग ट्रांसमिशन के दोषों को दूर करता है।



6) नियंत्रण प्रणाली MODBUS/TCP का समर्थन करती है, इसलिए नेटवर्क के माध्यम से होस्ट कंप्यूटर पर पूरे डिवाइस के संचालन की निगरानी करना सुविधाजनक है।



7) प्रणाली के अंतर्गत सर्वो मोटर का नाममात्र वोल्टेज तीन चरण 380V है, इसलिए किसी सर्वो ट्रांसफार्मर की आवश्यकता नहीं है।



(2) सॉफ्टवेयर के मामले में, स्वतंत्र रूप से विकसित पीसी सॉफ्टवेयर, अनुकूल प्रोग्रामिंग इंटरफ़ेस,और स्पष्ट निगरानी स्क्रीन सीएनसी प्रणाली में महारत हासिल करने की आवश्यकता के बिना मशीन संचालित करने के लिए संभव बनाते हैंप्रोग्रामिंग सॉफ्टवेयर को होस्ट कंप्यूटर से स्वतंत्र रूप से स्थापित किया जा सकता है और इसे किसी भी कार्यालय कंप्यूटर में ऑफसाइट प्रोग्रामिंग के लिए स्थापित किया जा सकता है।नेटवर्क के माध्यम से उपकरण को प्रत्यक्ष प्रतिलिपि या प्रसारण.



(3) अद्वितीय दूरस्थ निदान और रखरखाव प्रणाली

औद्योगिक 4.0 बुद्धिमान विनिर्माण के युग में धीरे-धीरे प्रवेश के साथ, हमने डिवाइस के लिए दूरस्थ निगरानी और नैदानिक कार्य (औद्योगिक राउटर) विकसित किए हैं।यह सुविधा 4जी जैसी नवीनतम इंटरनेट प्रौद्योगिकियों पर आधारित है।, क्लाउड सर्वर, और वीपीएन नेटवर्क। यह कार्य ग्राहकों की बिक्री के बाद सेवा आवश्यकताओं का तेजी से जवाब देने, पहली बार में उपकरण विफलताओं का न्याय करने या हल करने के लिए प्रतिबद्ध है,ग्राहकों की उत्पादकता सुनिश्चित करना, और उपयोगकर्ताओं के लिए अद्यतन उपकरण सॉफ्टवेयर को धक्का देना। ऑपरेशन बहुत सरल है, बस निम्नलिखित तीन प्रकार के इंटरनेट एक्सेस (वायरड, वाईफाई, 4 जी नेटवर्क कार्ड) में से एक प्रदान करें और इसे शुरू करें।







III.मुख्य तकनीकी पैरामीटर

विनिर्देश इकाई BDMH1260/7A
कार्य टुकड़ा अधिकतम. W x H मिमी 1250×600
मिन. डब्ल्यू x एच मिमी 100×100
भोजन की लंबाई मिमी 3000 ₹15000 (मानक)
वेब की अधिकतम मोटाई मिमी 40
फ्लैंज की अधिकतम मोटाई मिमी 60
अधिकतम वजन किलो 10000
स्पिंडल औजार धारक   बीटी४०
स्पिंडल का मात्रा पीसी 3
धुरी घूर्णन गति सीमा r/min 200 ₹3000
ड्रिलिंग व्यास मिमी कठोर मिश्र धातु ड्रिल φ30

मध्य रेखा

चलती सीमा

ऊपर क्षैतिज मिमी 0-1200
अपफीडिंग मिमी ०५५०
स्थिर ऊर्ध्वाधर मिमी 20 ¢ 600
फिक्स्ड फ़ीडिंग मिमी ०५५०
गति-ऊर्ध्वाधर मिमी 20 ¢ 600
मूव-फीडिंग मिमी ०५५०
एटीसी मात्रा एसईटी 3
एटीसी में उपकरण पीसी 4pcs/सेट
सटीकता

एक छेद समूह में दो छेद की त्रुटि

(<500 मिमी)

मिमी ±0.2

पड़ोसी छेद समूहों में छेद की त्रुटि

(>500 मिमी)

मिमी ±1.0/15000
शीतलन आंतरिक + बाहरी शीतलन   वायु-धूप शीतलन
विद्युत प्रणाली नियंत्रण विधि   PROFINET बस
फ़ीडिंग सिस्टम क्लैंपिंग आर्म स्ट्रोक (ऊर्ध्वाधर) मिमी 300
क्लैंपिंग आर्म स्ट्रोक (लंबाई) मिमी 15000
कुल आयाम ((L×W×H) मिमी 18000×1100×1400
धुरी मोटर शक्ति केडब्ल्यू 11
नामित शक्ति केडब्ल्यू ≈80
मशीन का वजन किलो ≈16000
कुल आयाम L x W x H मिमी 20500 × 6900 × 3850











IV.मुख्य घटकों की सूची

N/M नाम विनिर्देश समय सीमा. उत्पादन
1 स्पिंडल बीटी४० 3 ताइवान
2 रैखिक रोलिंग गाइड रेल HGW55CA 3 HIWIN
3 रैखिक रोलिंग गाइड रेल RHGH45HA 6
4 बॉल-स्क्रू R5010 6
5 निरंतर पाली पंप प्रवाह 40L/मिनट 1 SHENYU/EALY
6 आंतरिक शाफ्ट पंप मोटर 5.5KW 1 SHENYU/CHYUN TSEH
7 विद्युत चुम्बकीय वाल्व   सभी HYDFLY
8 चिप हटानेवाला   1 कंगझोउ
9 सर्वो मोटर 1FL6 श्रृंखला 10 सिमेंस
10 ड्राइवर V90 श्रृंखला 10
11 स्पिंडल मोटर SSM15-D-11-15/60-380V 3 एसएनएमए
12 इन्वर्टर MD380M श्रृंखला 3 नवाचार
13 डिटेक्टिव सिलेंडर CE1F12 1 एसएमसी
14 एलसीडी डिस्प्ले सम्मिलित करें 1 स्पर्श तकनीक
15 होस्ट कंप्यूटर मानक 1 लेनोवो
16 सीएनसी S7-1500 श्रृंखला 1 सिमेंस
17 ऑप्टोइलेक्ट्रॉनिक स्विच ((बिजक्शन) QS18VP6RB+QS186EB 1 बैनर
18 निकटता सेंसर (NO) NI5-G12-AP6X सभी टर्की
19 निकटता सेंसर (NO) NI5-Q18-RP6X सभी

नोटः यदि वास्तविक खरीद के समय डिलीवरी का समय बहुत लंबा है, तो हम बिना किसी सूचना के समान गुणवत्ता वाले भाग के साथ प्रतिस्थापित करेंगे, लेकिन विदेशी उत्पादों के बजाय घरेलू उत्पादों का उपयोग नहीं करेंगे।







वी.ट्रॉली कन्वेयर के मुख्य घटकों की सूची

N/M नाम विनिर्देश समय सीमा. उत्पादन
1 रैखिक रोलिंग गाइड रेल HGW45 2 HIWIN
2 रैखिक रोलिंग गाइड रेल HGW35 2
3 बॉल-स्क्रू R32 1
4 सर्वो मोटर 1FL6 श्रृंखला 2 सिमेंस
5 सर्वो ड्राइवर V90 श्रृंखला 2
6 सिलेंडर सीएसआईएफ 160-150 1 एसएमसी

नोटः यदि वास्तविक खरीद के समय डिलीवरी का समय बहुत लंबा है, तो हम बिना किसी सूचना के समान गुणवत्ता वाले भाग के साथ प्रतिस्थापित करेंगे, लेकिन विदेशी उत्पादों के बजाय घरेलू उत्पादों का उपयोग नहीं करेंगे।



वीमैं.डिलीवरी सूची

पद नाम Qty.
मशीन ड्रिलिंग मशीन 1SET
ट्रॉली कन्वेयर 1SET
बिना बिजली वाले रोलर मार्ग 26.8 मीटर
संचालित रोलर रास्ता 1SET
क्रॉस पुश डिवाइस 3SET
चिप हटानेवाला 1SET
शीतलन प्रणाली 1SET
इलेक्ट्रिक कैबिनेट ((एक कंप्यूटर शामिल है) 2SET
हाइड्रोलिक स्टेशन (मशीन पर स्थापित) 1SET
स्पेयर पार्ट (विवरण सूची में देखें) 1SET
दस्तावेज संलग्न दस्तावेज तकनीकी दस्तावेज 1
गुणवत्ता प्रमाणपत्र 1
भागों की आपूर्ति धुरी मोटर उपयोगकर्ता पुस्तिका 1
कंप्यूटर उपयोगकर्ता पुस्तिका 1
सॉफ्टवेयर कंप्यूटर ड्राइवर सीडी 1
प्रोग्राम कॉपी सीडी 1



सातवाँ.भागों

N/M नाम विनिर्देश Qty.
1 ओ रिंग 22.4x2.65 2
2 ओ रिंग 85×2.65 4
3 ओ रिंग 58×3.55 2
4 ओ रिंग 11x1.9 10
5 ओ रिंग 12x1.9 10
6 मिश्रित गास्केट φ10 6
7 मिश्रित गास्केट φ14 10
8 मिश्रित गास्केट φ18 4
9 सीधा वायवीय वाल्व APC4-02 ((φ4) 4
10 सीधा वायवीय वाल्व APC4-02 ((φ6) 4
11 हाइड्रोलिक पाइप कनेक्टर M14×1.5/M16×15 2
12 हाइड्रोलिक पाइप कनेक्टर M16×1.5/M18×15 2
13 आंतरिक हेक्स प्लग M10×1 2
14 आंतरिक हेक्स प्लग M14×15 2
15 आंतरिक हेक्स कुंजी 9-IN-1 1
16 धुरी का विस्तार JG-150 1
17 औजार धारक बी.टी.पी. 3
18 औजार धारक बीटीएसपीई 2
19 खींचना पी४०टी-१ 3
20 मोटी क्लैंप HC1260.1-1 2
21 पतला क्लैंप HC540.2-41A 2



आठवां. उपभोग्य भाग

नहीं. नाम विनिर्देश एमएफजी
1 घुमावदार जोड़ 7000-003-117 डबलिन
2 क्लैंप HC1260.1-1 विस्टा सीएनसी
3 पतला क्लैंप HC540.2-41A विस्टा सीएनसी


नवमकार्य वातावरण

नहीं. नाम पैरामीटर
1 कार्यशाला की ऊंचाई ≥6M
2 कार्य शक्ति 380±10%V,50±1Hz
3 तापमान 3°40°C
4 सापेक्ष आर्द्रता ≤ 75%
5 संपीड़ित हवा ≥0.6Mpa
