ट्रांसफार्मर के लिए 6000×4000×5000 वर्ग सूखी भट्ठी

6000×4000×5000

ट्रांसफार्मर वैक्यूम सुखाने उपकरण

तकनीकी प्रस्ताव और उद्धरण

हमारी कंपनी द्वारा जर्मन विशेषज्ञ जे के अनुसार परिवर्तनीय दबाव वैक्यूम सुखाने के उपकरण का निर्माण किया जाता है। डॉ. मूर (डीआर, एमओएलएल) द्वारा प्रस्तावित सुखाने का सिद्धांत वैक्यूम सुखाने के उपकरण के डिजाइन और निर्माण में हमारे अनुभव के आधार पर विकसित किया गया है। उपकरण का उपयोग मुख्य रूप से तेल में डूबे ट्रांसफार्मर, ट्रांसफार्मर और कैपेसिटर के शरीर को सुखाने के लिए किया जाता है, जो पारंपरिक वैक्यूम सुखाने की तुलना में सुखाने के समय को 40 ~ 50% तक कम कर सकता है। यह विश्वसनीय प्रदर्शन, उच्च दक्षता और ऊर्जा की बचत के साथ एक प्रक्रिया उपकरण है।

कंपनी की आवश्यकताओं के अनुसार और हमारी कंपनी के परिवर्तनीय दबाव सुखाने वाले उपकरण के डिजाइन विनिर्देशों के संयोजन में, निम्नलिखित तकनीकी प्रस्ताव तैयार किया गया है:

• उपकरण का मुख्य उद्देश्य

उपकरण का उपयोग 220 केवी या उससे कम वोल्टेज स्तर वाले ट्रांसफार्मर या अन्य विद्युत उत्पादों के सुखाने के उपचार के लिए किया जाता है। पार्टी बी उत्पाद उपचार के लिए प्रक्रिया आवश्यकताओं और गुणवत्ता आवश्यकताओं की गारंटी देगी, और तीन वोल्टेज स्तरों, अर्थात् 220 केवी, 110 केवी और 35 केवी के लिए प्रक्रिया उपचार योजनाएं और प्रासंगिक नियंत्रण प्रक्रियाएं प्रदान करेगी।

• उपकरण की मुख्य तकनीकी विशेषताएँ

इस उपकरण सेट में निम्नलिखित तकनीकी विशेषताएं हैं:

1. इसमें एक उचित वैक्यूम सिस्टम डिज़ाइन है, और सुखाने के दौरान वैक्यूम पंप को जल प्रदूषण से प्रभावी ढंग से बचाने के लिए कंडेनसर से पर्याप्त कंडेनसेट डिस्चार्ज किया जाता है।

2. रोटरी वेन वैक्यूम पंप पर्यावरण के अनुकूल वैक्यूम पंप को अपनाता है, और धुआं रहित उपचार को सीधे घर के अंदर छुट्टी दी जा सकती है।

3. हीटिंग प्रक्रिया के दौरान, शरीर के विभिन्न तापमान के अनुसार, वैक्यूम टैंक में दबाव समय-समय पर स्वचालित दबाव परिवर्तन द्वारा एक निश्चित मूल्य तक कम हो जाता है, जिससे शरीर के इन्सुलेशन में पानी के वाष्पीकरण के लिए सबसे उपयुक्त स्थिति बनती है, ताकि सुखाने की प्रक्रिया में पानी का वाष्पीकरण एक उचित स्थिति में हो।

4. उपकरण परिवर्तनीय दबाव सुखाने की प्रक्रिया के समायोजन के माध्यम से सुखाने की प्रक्रिया में लौह कोर की जंग की समस्या को प्रभावी ढंग से हल कर सकता है।

5. उपकरणों का स्वचालन स्तर और उत्पादों की प्रसंस्करण प्रौद्योगिकी स्तर घरेलू उन्नत स्तर तक पहुंच सकता है, और संसाधित उत्पादों की गुणवत्ता उद्योग में बेहतर उत्पादों के स्तर तक पहुंच सकती है।

6. यह उपकरण उत्पादन और उपयोग की सुरक्षा सुनिश्चित कर सकता है।

三,उपकरण के मुख्य घटक

1. उपकरणों के पूरे सेट के मुख्य घटक इस प्रकार हैं:

1.1 एक वैक्यूम सुखाने टैंक;

1.2 दरवाजा खोलने के तंत्र और पोर्टल फ्रेम का एक सेट;

1.3 वैक्यूम सिस्टम का एक सेट;

1.4 कम तापमान संघनन प्रणाली का एक सेट;

1.5 हीटिंग सिस्टम के दो सेट

1.6 वायवीय पाइपलाइन प्रणाली का एक सेट;

1.7 शीतलन जल प्रणाली का एक सेट;

1.8 हाइड्रोलिक प्रणाली का एक सेट;

1.9 नियंत्रण और माप प्रणाली का एक सेट.

2,साइट की आवश्यकताएं (पार्टी ए द्वारा प्रदान की गई) और सहयोग पार्टी ए को प्रदान करने की आवश्यकता है:

रेटेड पावर: 200kW, 380V, 50Hz, तीन-चरण, पार्टी बी के इलेक्ट्रिक कंट्रोल कैबिनेट से जुड़ी बिजली आपूर्ति

ठंडा पानी: दबाव > 0.1MPa, परिसंचारी पानी की टंकी > 8m3.

उपकरण फर्श क्षेत्र: 7000 × 5000 मिमी, गड्ढा: 7000 × पांच हजार × 450 मिमी लंबा × चौड़ा × ऊंचा)

संपीड़ित वायु: 0.4-0.6Mpa, खपत 0.2 m3/min

3,प्रत्येक प्रणाली की संरचना, संरचनात्मक आवश्यकताएं और तकनीकी पैरामीटर

3.1,वैक्यूम सुखाने टैंक:

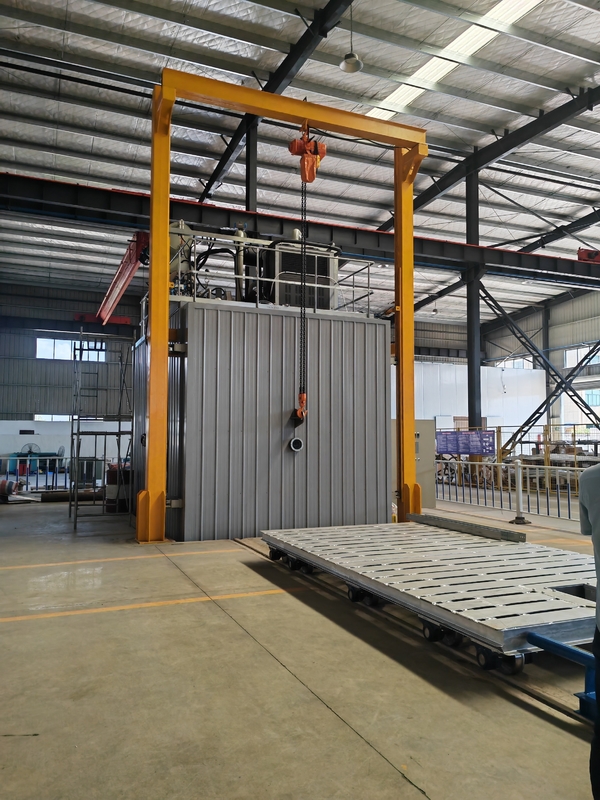

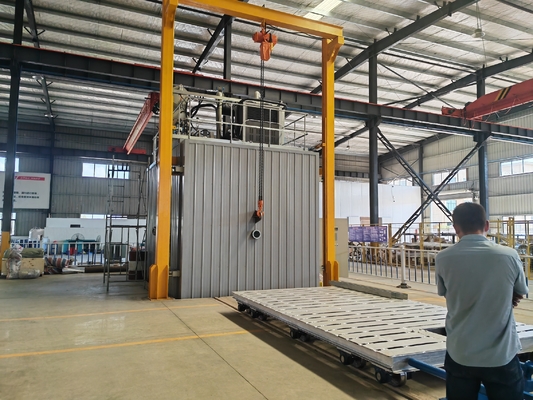

3.1.1 सुखाने वाले टैंक का प्रभावी आंतरिक आयाम 6000 × चार हजार × 5000 मिमी (लंबाई × चौड़ाई × ऊंचाई), क्षैतिज प्रकार, प्रभावी ऊंचाई टैंक में लोड-असर करने वाले फ्लैट कार से टैंक टॉप की आंतरिक दीवार तक की ऊंचाई को संदर्भित करती है, टैंक का दरवाजा खोलने के लिए विद्युत रूप से घुमाया जाता है, हाइड्रॉलिक रूप से लॉक किया जाता है, और टैंक का दरवाजा 4000 × 5000 मिमी खुले चेहरे द्वारा नियंत्रित होता है

3.1.2 ठंडी अवस्था में सीमा वैक्यूम डिग्री ≤ 50Pa होगी, ठंडी अवस्था में वैक्यूम टैंक को 100Pa तक पंप करने का समय ≤ 60 मिनट होगा, और बिना लोड वाली ठंडी अवस्था में वायु रिसाव दर ≤ 200Pa · L/S होगी (माप सीमा 50Pa से 720Pa है)।

3.1.3 टैंक को चारों तरफ से ऊष्मा स्थानांतरण तेल निकास पाइप द्वारा गर्म किया जाता है।

3.1.4 थर्मल इन्सुलेशन के लिए टैंक के बाहर रॉक वूल का उपयोग किया जाता है और आर्मरिंग के लिए रंगीन स्टील प्लेट का उपयोग किया जाता है। बाहरी सतह का अधिकतम तापमान परिवेश के तापमान (राष्ट्रीय मानक के अनुसार) से 25 ℃ अधिक नहीं होना चाहिए।

3.1.5 टैंक फ्लैंज सील रिंग एक उच्च तापमान प्रतिरोधी और लंबे समय तक चलने वाली विशेष आकार की सील रिंग है, जिसका प्रभावी सेवा जीवन 2 साल से अधिक है। टैंक फ्लैंज लंबे समय तक उपयोग के बाद विकृत नहीं होगा।

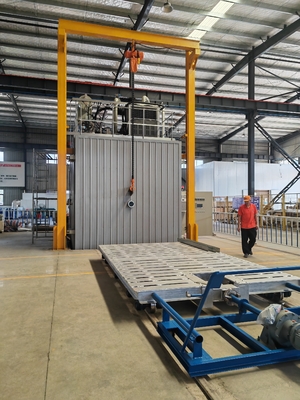

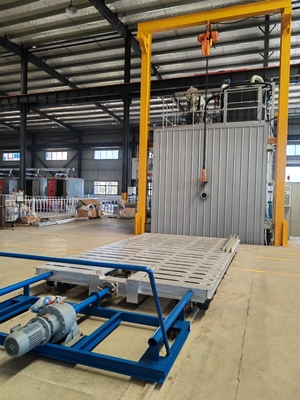

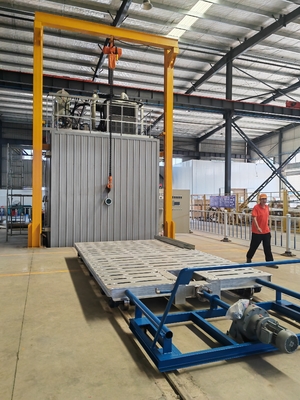

3.1.6 प्रावधान 5.8 × 3.8M, ऊंचाई ≤ 0.35M, भार वहन करने वाली 50T ट्रॉली। ट्रॉली बड़े ट्रांसफॉर्मर (100T, तीन फुलक्रम) और वैक्यूम टैंक में उच्च तापमान को सहन कर सकती है। ट्रॉली इलेक्ट्रिक ट्रैक्शन हेड द्वारा संचालित होती है, जो टैंक में प्रवेश करने और बाहर निकलने के लिए सुविधाजनक है।

3.2,दरवाज़ा खोलने की प्रणाली और पोर्टल फ्रेम

3.2.1,टैंक का दरवाज़ा खोलने के लिए उसे विद्युत रूप से साइड में घुमाया जाता है, हाइड्रोलिक रूप से लॉक किया जाता है, और प्रत्येक क्रिया अपनी जगह पर होती है। सुरक्षा के लिए ट्रैवल स्विच को इंटरलॉक किया जाता है।

3.2.2, यह टैंक डोर ट्रैवर्स गैन्ट्री, ड्राइव रिड्यूसर और ट्रांसमिशन मैकेनिज्म से बना है।

3.3,वैक्यूम प्रणाली

3.3.1,वैक्यूम सिस्टम को SV-300+SV-300+SV-300 (तीन) के रूप में कॉन्फ़िगर किया गया हैलेबोल्ड पंपवैक्यूम पंप)/ZJP-600/ZJP-1200 (कुल पांच वैक्यूम पंप), और सिस्टम की अधिकतम पंपिंग गति 1200L/S है। वैक्यूम सिस्टम (पंप और वाल्व सहित) स्वचालित रूप से क्रम में संचालित होता है।

3.3.2, वैक्यूम सिस्टम का मुख्य वाल्व उच्च विश्वसनीयता और उच्च निष्ठा वायवीय मुख्य वाल्व होगा, और सिस्टम वायवीय वाल्व, विद्युत चुम्बकीय वेंट वाल्व, दबाव सेंसर, वैक्यूम पाइपलाइन और विभिन्न सहायक उपकरण से भी सुसज्जित होगा।

3.3.3, टैंक से निकाली गई गैस को कंडेनसर द्वारा ठंडा और निर्जलित किया जाना चाहिए।

3.3.4, सिस्टम कॉन्फ़िगरेशन और स्थापना, संचालन और रखरखाव के लिए सुविधाजनक।

3.4,निम्न तापमान संघनन प्रणाली

3.4.1 एक क्षैतिज कंडेनसर का उपयोग वैक्यूम टैंक से निकाले गए गैस पानी को संघनित करने के लिए किया जाता है, और इसमें वैक्यूम को नुकसान पहुंचाए बिना मैनुअल जल निकासी का कार्य होता है।

3.4.2 उत्कृष्ट ताप स्थानांतरण प्रदर्शन वाले स्टेनलेस स्टील ट्यूबों का उपयोग कंडेनसर कंडेनसर ट्यूबों के रूप में किया जाएगा।

3.4.3 कंडेनसर का अच्छा संघनक प्रभाव सुनिश्चित करने के लिए 10 ℃ कम तापमान वाला पानी उपलब्ध कराने के लिए सिस्टम कम तापमान वाले वाटर चिलर (झोंगशान कैरुई) से सुसज्जित है।

3.5,हीटिंग सिस्टम के दो सेट

3.5.1 इस उपकरण के सेट को इलेक्ट्रिक हीटिंग द्वारा गर्म किया जाता है, दो सेट। हीट ट्रांसफर ऑयल का उपयोग परिसंचारी हीटिंग माध्यम के रूप में किया जाता है। कुल हीटिंग पावर 144kw (दो सेट) है, और तापमान नियंत्रण सटीकता ≤± 3 ℃ है।

3.5.2 यह सिस्टम इलेक्ट्रिक हीटिंग सेंटर, उच्च तापमान पाइपलाइन पंप, फिल्टर, उच्च तापमान वाल्व, दबाव गेज, तापमान सेंसर, पाइपलाइन और सहायक उपकरण से बना है। उपकरण रेंज के भीतर सभी हीटिंग पाइपलाइनों को SUS430 स्टेनलेस स्टील शीट के साथ बख्तरबंद किया गया है, और रॉक वूल पाइप को इन्सुलेट किया गया है।

3.6,वायवीय पाइपलाइन प्रणाली

3.6.1 उपकरण के दायरे में वायवीय वाल्वों के लिए वायु आपूर्ति प्रदान करें।

3.6.2 प्रणाली में 0.2m3 वायु कंप्रेसर, वायु स्रोत ट्रिपलेट, पाइपलाइन, वाल्व आदि शामिल हैं।

3.6.3 कार्य दबाव 0.4-0.6 एमपीए.

3.7,शीतलन जल प्रणाली

3.7.1 वैक्यूम प्रणाली को स्वतंत्र परिसंचारी शीतलन जल द्वारा ठंडा किया जाता है, जो वायु-शीतित चिलर, दबाव गेज, फिल्टर, वाल्व और पाइपलाइन से बना होता है।

3.7.2 शीतलन जल प्रणाली को अलग से नियंत्रित किया जाता है। यदि शीतलन जल का दबाव अपर्याप्त है, तो मुख्य नियंत्रण प्रणाली में अलार्म दिया जाएगा।

3.8 हाइड्रोलिक प्रणाली

3.8.1 इसका उपयोग टैंक के दरवाजे को लॉक करने के लिए किया जाता है।

3.8.2 प्रणाली में हाइड्रोलिक स्टेशन, हाइड्रोलिक सिलेंडरों के 4 समूह, पाइपलाइन, वाल्व आदि शामिल हैं।

3.9,मापन एवं नियंत्रण प्रणाली (टच स्क्रीन)

3.9.1 एकीकृत विद्युत नियंत्रण कैबिनेट। स्वचालित नियंत्रण और मैनुअल संचालन के दो मोड प्रदान किए गए हैं।

3.9.2 मुख्य नियंत्रण तत्व के रूप में, प्रोग्रामेबल नियंत्रक + टच स्क्रीन परिवर्तनीय दबाव सुखाने की प्रक्रिया को निष्पादित कर सकता है और इसके निम्नलिखित कार्य हैं:

तापमान और निर्वात का पता लगाना, प्रदर्शन और भंडारण।

टच स्क्रीन प्रत्येक उपकरण इकाई की प्रक्रिया प्रवाह चार्ट और संचालन स्थिति को नियंत्रित और प्रदर्शित करती है।

सुखाने की प्रक्रिया के दौरान, उपचारित किए जाने वाले उत्पादों की विशिष्टताओं के अनुसार प्रक्रिया मापदंडों का चयन करें, और आवश्यकतानुसार प्रक्रिया मापदंडों को बदलें।

पंपों और वाल्वों के बीच इंटरलॉक और इंटरलॉक।

अपर्याप्त वायु दबाव और पानी के दबाव के लिए अलार्म डिवाइस का एहसास करें।

सुखाने की प्रक्रिया स्वचालित रूप से निष्पादित करें।

सुखाने के अंतिम बिंदु का स्वतः ही आकलन करें।

3.9.4 मित्सुबिशी प्रोग्रामेबल नियंत्रक (मित्सुबिशी एफएक्स श्रृंखला पीएलसी) स्वचालित रूप से परिवर्तनीय दबाव सुखाने की प्रक्रिया का नियंत्रण पूरा कर सकता है।

3.9.5 वैक्यूम माप के लिए डिजिटल वैक्यूम गेज का उपयोग किया जाएगा।

3.9.6 तापमान नियंत्रण के लिए युगुआंग डिजिटल डिस्प्ले तापमान नियंत्रकों के दो सेट का उपयोग किया जाता है, और तापमान नियंत्रण सटीकता ± 3 ℃ है।

3.9.7 ठोस अवस्था रिले को तापमान के मुख्य नियंत्रण तत्व के रूप में अपनाया जाता है।

3.9.8 अन्य नियंत्रण घटक घरेलू और विदेशी उच्च गुणवत्ता वाले ब्रांडों के उत्पाद होंगे।

3.10,अन्य तकनीकी आवश्यकताएँ

3.10.1, प्रत्येक प्रणाली और पाइपलाइन की बाहरी सतह को अलग-अलग रंगों से चिह्नित किया गया है।

四,उपकरण विन्यास की मदवार कोटेशन सूची

五,उपकरण कॉन्फ़िगरेशन सूची
