दक्षिण अमेरिका में ट्रांसफार्मर निर्माताओं के लिए शीर्ष विकल्प

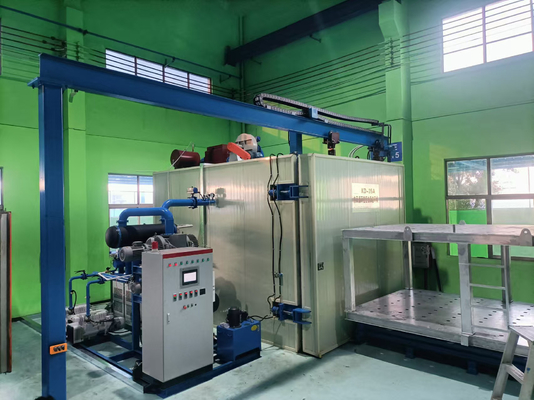

7000×4500×4500

गर्म हवा परिसंचरण वैरिएबल दबाव वैक्यूम. सुखाने के उपकरण

तकनीकी प्रस्ताव और उद्धरण

वैरिएबल प्रेशर वैक्यूम ड्राईंग उपकरण जर्मन विशेषज्ञ के अनुसार हमारी कंपनी द्वारा निर्मित है।MOLL) वैक्यूम सुखाने के उपकरण के डिजाइन और निर्माण में हमारे अनुभव के आधार पर विकसित किया गया हैइस उपकरण का उपयोग मुख्य रूप से तेल में डूबे ट्रांसफार्मर, ट्रांसफार्मर और कंडेन्सर के शरीरों को सुखाने के लिए किया जाता है, जो पारंपरिक वैक्यूम सुखाने की तुलना में सुखाने के समय को 40~50% तक कम कर सकता है।यह विश्वसनीय प्रदर्शन के साथ एक प्रक्रिया उपकरण है, उच्च दक्षता और ऊर्जा की बचत।

कंपनी की आवश्यकताओं के अनुसार और हमारी कंपनी के चर दबाव सुखाने के उपकरण के डिजाइन विनिर्देशों के साथ संयोजन में,निम्नलिखित तकनीकी प्रस्ताव प्रस्तुत किया जाता है:

• उपकरण का मुख्य उद्देश्य

उपकरण का उपयोग ट्रांसफार्मर या अन्य विद्युत उत्पादों के सूखी उपचार के लिए 110KV या उससे कम वोल्टेज स्तर के साथ किया जाता है।पार्टी बी उत्पाद उपचार के लिए प्रक्रिया आवश्यकताओं और गुणवत्ता आवश्यकताओं की गारंटी देता है, और तीन वोल्टेज स्तरों, अर्थात् 110KV, 33KV और 11KV के लिए प्रक्रिया उपचार योजनाएं और प्रासंगिक नियंत्रण प्रक्रियाएं प्रदान करें।

• उपकरण की मुख्य तकनीकी विशेषताएं

इस उपकरण के सेट में निम्नलिखित तकनीकी विशेषताएं हैंः

1इसमें एक उचित वैक्यूम सिस्टम डिजाइन है, और सूखने के दौरान वैक्यूम पंप में पानी के प्रदूषण से प्रभावी ढंग से बचने के लिए कंडेनसर से पर्याप्त संघनक उत्सर्जित किया जाता है।

2. रोटरी फैन वैक्यूम पंप पर्यावरण के अनुकूल वैक्यूम पंप को अपनाता है, और धुआं रहित उपचार सीधे घर के अंदर निर्वहन किया जा सकता है।

3हीटिंग प्रक्रिया के दौरान, शरीर के विभिन्न तापमान के अनुसार, वैक्यूम टैंक में दबाव को समय-समय पर स्वचालित दबाव अल्टरनेशन द्वारा एक निश्चित मूल्य तक कम किया जाता है,शरीर के इन्सुलेशन में पानी के वाष्पीकरण के लिए सबसे उपयुक्त परिस्थितियों का निर्माण, ताकि सुखाने की प्रक्रिया में पानी की वाष्पीकरण प्रक्रिया उचित स्थिति में हो।

4यह उपकरण चर दबाव सुखाने की प्रक्रिया के समायोजन के माध्यम से सुखाने की प्रक्रिया में लोहे के कोर की जंग की समस्या को प्रभावी ढंग से हल कर सकता है।

5उपकरण का स्वचालन स्तर और उत्पादों की प्रसंस्करण प्रौद्योगिकी का स्तर घरेलू उन्नत स्तर तक पहुंच सकता है।और प्रसंस्कृत उत्पादों की गुणवत्ता उद्योग में बेहतर उत्पादों के स्तर तक पहुंच सकती है.

6यह उपकरण उत्पादन और उपयोग की सुरक्षा सुनिश्चित कर सकता है।

三,उपकरण के मुख्य घटक

1.1. एक वैक्यूम सुखाने की टंकी;

1.2. गर्म हवा परिसंचरण प्रणाली का एक सेट;

1.3. दरवाजे खोलने की तंत्र और दरवाजे के फ्रेम का एक सेट;

1.4. वैक्यूम प्रणाली का एक सेट;

1.5. निम्न तापमान संक्षेपण प्रणाली का एक सेट;

1.6. हीटिंग सिस्टम का एक सेट;

1.7एक सेट वायवीय पाइपिंग प्रणाली;

1.8. शीतलन जल प्रणाली का एक सेट;

1.9. हाइड्रोलिक प्रणाली का एक सेट;

1.10नियंत्रण और माप प्रणाली का एक सेट।

2,साइट आवश्यकताएं (पक्ष ए द्वारा प्रदान की गई) और सहयोग पक्ष ए को निम्नलिखित प्रदान करने की आवश्यकता हैः

नामित शक्तिः 215kW, 380V, 50Hz, तीन चरण, पार्टी बी के विद्युत नियंत्रण कैबिनेट से जुड़ा बिजली आपूर्ति

शीतलन जलः दबाव>0.1MPa, परिसंचरण जल टैंक>8m3.

उपकरण का फर्श क्षेत्रः 8500 × 8800 मिमी (चौड़ाई x गहराई, ट्रॉली की स्थिति को छोड़कर), गड्ढाः 8800 × 8500 × 428 मिमी (लंबाई x चौड़ाई x गहराई,भाग बी द्वारा प्रदान की गई नींव चित्रों के आधार पर पुष्टि की जाने वाली उपकरण)

संपीड़ित हवाः 0.4-0.6Mpa, खपत 0.2 m3/min

3,प्रत्येक प्रणाली की संरचना, संरचनात्मक आवश्यकताएं और तकनीकी मापदंड

3.1,वैक्यूम ड्राईंग टैंक:

3.1.1 सुखाने के टैंक के अंदर प्रभावी आयामः 7000 × 4500 × 4500 मिमी (लंबाई × चौड़ाई × ऊंचाई, ट्रांसफार्मर का आकार ट्रॉली की सतह से ऊपर लोड किया जा सकता है)

सूखी टैंक शरीर के आंतरिक आयामः 7150 × 4900 × 5150 मिमी (लंबाई × चौड़ाई × ऊंचाई)

सूखी टैंक शरीर के आयामः 8035 × 5740 × 5730 मिमी (लंबाई × चौड़ाई × ऊंचाई)

सुखाने के टैंक के अंदर प्रभावी ऊंचाई टैंक के अंदर लोड-असर फ्लैट कार से टैंक के ऊपर और आंतरिक दीवार तक की ऊंचाई को संदर्भित करती है। यह क्षैतिज है,और टैंक का दरवाजा विद्युत रूप से चलाया जाता है और विद्युत रूप से खोला जाता है (एकल दरवाजा) हाइड्रोलिक लॉक के साथ. टैंक दरवाजा 4500 × 4500 मिमी की सतह से खोला जाता है

3.1.2. ठंड की स्थिति में अधिकतम वैक्यूम डिग्री ≤ 50Pa है, और ठंड की स्थिति में वैक्यूम टैंक को 100Pa तक पंप करने का समय ≤ 60 मिनट है।खाली लोड कोल्ड स्टेट में रिसाव दर ≤ 200Pa · L/S है (50Pa-720Pa के दायरे में मापा गया).

3.1.3टैंक को चारों ओर से हीट ट्रांसफर तेल डिस्चार्ज पाइप द्वारा गर्म किया जाता है।

3.1.4टैंक का बाहरी भाग रॉक वॉल से अछूता है और रंगीन स्टील की प्लेटों से बख्तरबंद है।बाहरी सतह पर अधिकतम तापमान परिवेश के तापमान से 25 °C अधिक नहीं होना चाहिए (राष्ट्रीय मानकों के अनुसार).

3.1.5टैंक फ्लैंज की सीलिंग रिंग एक उच्च तापमान प्रतिरोधी और लंबे जीवन के आकार की सीलिंग रिंग है, जिसका प्रभावी सेवा जीवन 2 वर्ष से अधिक है।टैंक सील फ्लैंज लंबे समय तक उपयोग के बाद विकृत नहीं होगा.

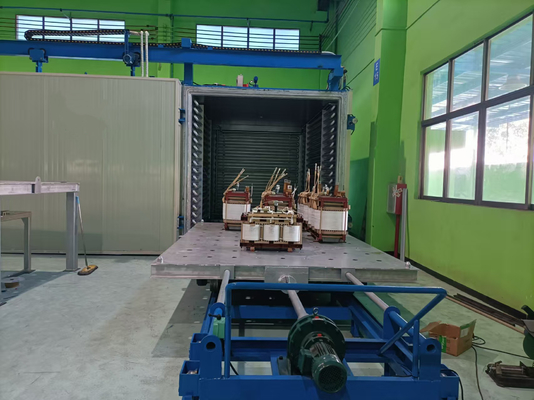

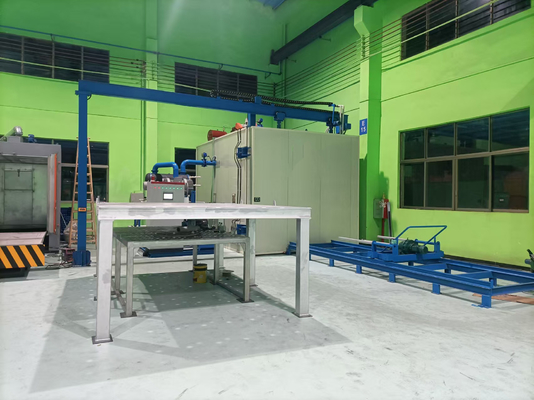

3.1.6 6.8 × 4.3 मीटर के आयाम, ऊंचाई ≤ 0.35 मीटर और 50 टन भार सहन करने की क्षमता के साथ एक ट्रॉली उपलब्ध कराई जाए। ट्रॉली में बड़े ट्रांसफार्मर (50 टन वजन,तीन समर्थन के साथ) और वैक्यूम टैंक के अंदर उच्च तापमान का सामनाट्रॉली में टैंक में आसानी से प्रवेश और निकास के लिए इलेक्ट्रिक ट्रैक्शन हेड लगाया गया है।

3.2 गर्म हवा परिसंचरण प्रणाली (हीटर के साथ)

3.2.1. आंतरिक परिसंचरण पंखेः 1 इकाई, गतिः 12000 m 3 / h

3.2.2निकास पंखे की गतिः 800 m3/h

3.2.3वैक्यूम टैंक के शीर्ष पर गर्म हवा का परिसंचरण रखा जाता है, जिसमें 1 आंतरिक परिसंचरण पंखे, 1 निकास पंखे, वायवीय वाल्व, हीटर आदि शामिल हैं।आंतरिक परिसंचरण पंखे का गर्म हवा परिसंचरण कार्य

3.2.4हीटर सर्कुलेटिंग फैन और वायवीय वाल्व के बीच 27 किलोवाट है।

3.2.5 वायु नलिका टैंक की आंतरिक दीवार और इस्पात प्लेट के बीच के अंतराल को संदर्भित करती है। हीटिंग नलिका वायु नलिका के अंदर स्थित है।

3.2.6. आंतरिक परिसंचरण पंखा गर्मी प्रतिरोधी है और एक मोटर से लैस है। वायु दबाव और गति क्रमशः 250Pa और 2000m 3/h है।

3.2.7 वायवीय तितली वाल्वों का प्रयोग वैक्यूम वाल्वों के रूप में किया जाता है।

3.2.8 इनपुट फैन के नलिका पर एक फिल्टर है।

3.2.9. बाहरी निकास अंतर्निहित प्रशंसक शीतलन पानी द्वारा ठंडा है

3.3,दरवाजे खोलने का तंत्र और पोर्टल फ्रेम

3.3.1टैंक का दरवाजा दरवाजे को खोलने के लिए विद्युत रूप से आगे बढ़ाया जाता है, हाइड्रोलिक रूप से लॉक किया जाता है, और हर क्रिया जगह पर होती है। सुरक्षा के लिए यात्रा स्विच इंटरलॉक किया जाता है।

3.3.2यह टैंक के दरवाजे के पार के गैन्ट्री, ड्राइव रिड्यूसर और ट्रांसमिशन तंत्र से बना है।

3.4,वैक्यूम प्रणाली

3.4.1वैक्यूम सिस्टम को SV-300B+ SV-300B+ SV-300B+ SV-300B के रूप में कॉन्फ़िगर किया गया है, चार सेट लेयबोल्ड पंप वैक्यूम पंप) / AFK-MB2400/ AFK-MB4600 (कुल छह वैक्यूम पंप),प्रणाली की अधिकतम पंपिंग गति 1200L/S हैवैक्यूम प्रणाली (पंपों और वाल्वों सहित) क्रम में स्वचालित रूप से काम करती है।

3.4.2वैक्यूम प्रणाली का मुख्य वाल्व उच्च विश्वसनीयता और उच्च निष्ठा वाला वायवीय मुख्य वाल्व होना चाहिए और प्रणाली वायवीय वाल्व, विद्युत चुम्बकीय वेंट वाल्व से भी लैस होनी चाहिए,दबाव सेंसर, वैक्यूम पाइपलाइन और विभिन्न सामान।

3.4.3टैंक से निकाली गई गैस को कंडेनसर द्वारा ठंडा और निर्जल किया जाना चाहिए।

3.4.4प्रणाली विन्यास और स्थापना, संचालन और रखरखाव के लिए सुविधाजनक।

3.5,निम्न तापमान संक्षेपण प्रणाली

3.5.1 वैक्यूम टैंक से निकाले गए गैस पानी को संघनित करने के लिए एक क्षैतिज कंडेनसर का प्रयोग किया जाता है, और यह वैक्यूम को नुकसान पहुंचाए बिना मैन्युअल रूप से निकासी का कार्य करता है।

3.5.2 उत्कृष्ट गर्मी हस्तांतरण प्रदर्शन वाले स्टेनलेस स्टील के ट्यूबों का उपयोग कंडेनसर कंडेनसर ट्यूबों के रूप में किया जाना चाहिए।

3.5.3 यह प्रणाली एक कम तापमान वाले पानी के शीतलक से सुसज्जित है ताकि कंडेनसर का अच्छा संघनक प्रभाव सुनिश्चित करने के लिए 10 डिग्री सेल्सियस कम तापमान वाला पानी उपलब्ध कराया जा सके।

3.6,हीटिंग सिस्टम के दो सेट

3.6.1यह उपकरण हीटिंग के लिए विद्युत हीटिंग विधि को अपनाता है, 72KW हीटर के दो सेट के साथ। थर्मल तेल का उपयोग एक परिसंचारी हीटिंग माध्यम के रूप में किया जाता है। कुल हीटिंग शक्ति 144kw है,और तापमान नियंत्रण सटीकता ≤± 3 °C है.

3.6.2इस प्रणाली में एक विद्युत हीटिंग सेंटर, उच्च तापमान पाइपलाइन पंप, फिल्टर, उच्च तापमान वाल्व, प्रेशर गेज, तापमान सेंसर, पाइपलाइन और सहायक उपकरण शामिल हैं।उपकरण रेंज के भीतर सभी हीटिंग पाइपलाइनों SUS430 ठंड प्लेटों के साथ बख्तरबंद कर रहे हैं, चित्रित, और रॉक ऊन पाइप के साथ अछूता।

3.7,वायवीय पाइपलाइन प्रणाली

3.7.1 उपकरण के दायरे के भीतर वायवीय वाल्वों के लिए हवा की आपूर्ति प्रदान करें।

3.7.2 प्रणाली में 0.2m3 वायु कंप्रेसर, वायु स्रोत ट्रिपलेट, पाइपलाइन, वाल्व आदि शामिल हैं।

3.7.3 कार्य दबाव 0.4-0.6Mpa.

3.8,शीतलन जल प्रणाली

3.8.1 वैक्यूम प्रणाली को स्वतंत्र रूप से चल रहे शीतलन जल द्वारा ठंडा किया जाता है, जिसमें वायु-कूल्ड चिलर, प्रेशर गेज, फिल्टर, वाल्व और पाइपलाइन शामिल है।

3.8.2 शीतलन जल प्रणाली को अलग से नियंत्रित किया जाता है. यदि शीतलन जल का दबाव अपर्याप्त है, तो मुख्य नियंत्रण प्रणाली में अलार्म दिया जाएगा.

3.9 हाइड्रोलिक प्रणाली

3.9.1 इसका प्रयोग टैंक के दरवाजे को बंद करने के लिए किया जाता है।

3.9.2 प्रणाली में हाइड्रोलिक स्टेशन, हाइड्रोलिक सिलेंडरों के 4 समूह, पाइपलाइन, वाल्व आदि शामिल हैं।

3.10,माप और नियंत्रण प्रणाली (टच स्क्रीन)

3.10.1 एकीकृत विद्युत नियंत्रण कैबिनेट. स्वचालित नियंत्रण और मैनुअल संचालन के दो मोड प्रदान किए जाते हैं.

3.10.2 मुख्य नियंत्रण तत्व के रूप में, प्रोग्राम करने योग्य नियंत्रक + टच स्क्रीन चर दबाव सुखाने की प्रक्रिया को निष्पादित कर सकता है और इसके निम्नलिखित कार्य हैंः

तापमान और वैक्यूम का पता लगाना, प्रदर्शित करना और संग्रहीत करना।

टच स्क्रीन प्रक्रिया प्रवाह चार्ट और प्रत्येक उपकरण इकाई की संचालन स्थिति को नियंत्रित करती है और प्रदर्शित करती है।

सुखाने की प्रक्रिया के दौरान, इलाज किए जाने वाले उत्पादों के विनिर्देशों के अनुसार प्रक्रिया मापदंडों का चयन करें और आवश्यकतानुसार प्रक्रिया मापदंडों को बदलें।

पंपों और वाल्वों के बीच इंटरलॉक और इंटरलॉक

अपर्याप्त हवा के दबाव और पानी के दबाव के लिए अलार्म डिवाइस का एहसास करें।

स्वचालित रूप से सुखाने की प्रक्रिया को निष्पादित करें।

स्वचालित रूप से सुखाने के अंत बिंदु का आकलन करें।

3.10.4 मित्सुबिशी प्रोग्राम करने योग्य नियंत्रक (मित्सुबिशी एफएक्स श्रृंखला पीएलसी) स्वचालित रूप से चर दबाव सुखाने की प्रक्रिया के नियंत्रण को पूरा कर सकता है.

3.10.5 वैक्यूम माप के लिए डिजिटल वैक्यूम गेज का प्रयोग किया जाएगा।

3.10.6 तापमान नियंत्रण के लिए Yuguang डिजिटल डिस्प्ले तापमान नियंत्रकों के दो सेटों का उपयोग किया जाता है, और तापमान नियंत्रण सटीकता ± 3 °C है.

3.10.7 ठोस अवस्था रिले को तापमान के मुख्य नियंत्रण तत्व के रूप में अपनाया जाता है.

3.10.8 अन्य नियंत्रण घटक घरेलू और विदेशी उच्च गुणवत्ता वाले ब्रांडों के उत्पाद होने चाहिए.

3.11,अन्य तकनीकी आवश्यकताएं

3.11.1प्रत्येक प्रणाली और पाइपलाइन की बाहरी सतह पर अलग-अलग रंगों के निशान हैं।
