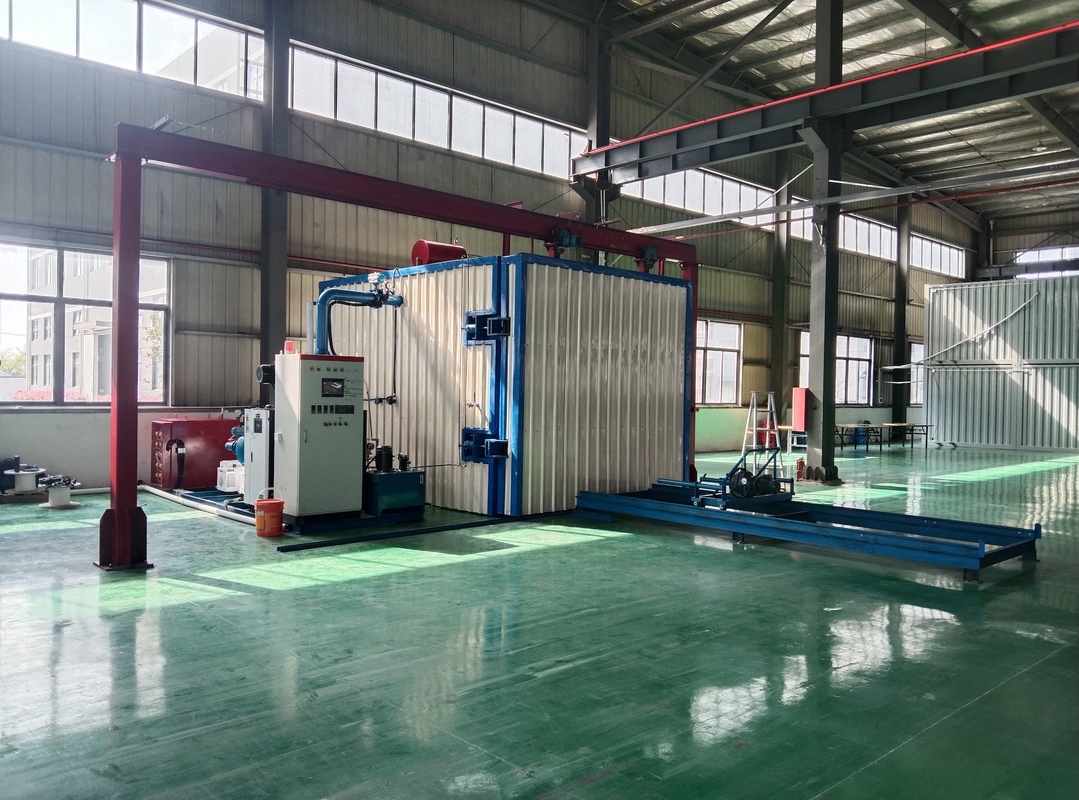

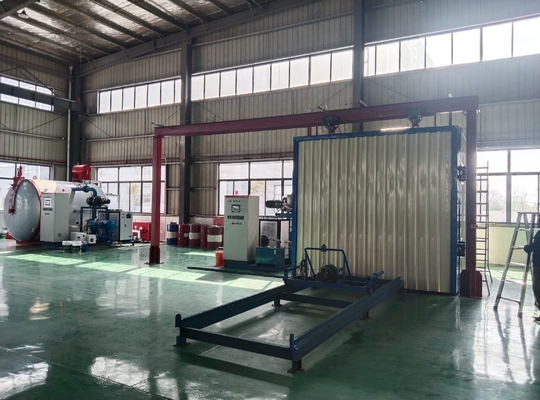

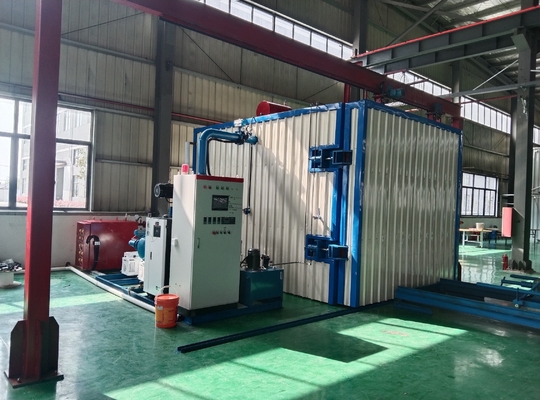

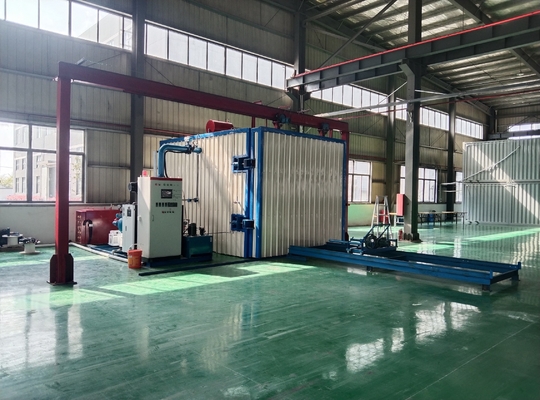

ट्रांसफार्मर के लिए 4000×3000×3000 वर्ग एलपीजी सुखाने की भट्ठी

4000×3000×3000

ट्रांसफार्मर वैक्यूम एलपीजी सुखाने के लिए उपकरण

तकनीकी प्रस्ताव

ट्रांसफार्मर वैक्यूम सूखी उपचार का उद्देश्य ट्रांसफार्मर की इन्सुलेशन सामग्री से नमी को हटाना और इसके विद्युत प्रदर्शन में सुधार करना है।उत्पाद के इन्सुलेशन घटकों को सिकुड़ने और विकृत करने के कारण संपीड़न विकृति के लिए फायदेमंद है, उत्पाद के ज्यामितीय आयामों को सुनिश्चित करने और इसकी यांत्रिक शक्ति को बढ़ाने के लिए। क्योंकि ट्रांसफार्मर पर, लोहे के कोर और तारों को छोड़कर, लगभग सभी इन्सुलेशन सामग्री का उपयोग किया जाता है,और विभिन्न इन्सुलेशन घटक भंडारण और उत्पादन प्रक्रियाओं के दौरान हवा से नमी को अनिवार्य रूप से अवशोषित करते हैंइन्सुलेशन घटकों में नमी इन्सुलेशन के विद्युत प्रदर्शन को प्रभावित करने वाला मुख्य कारक है। ट्रांसफार्मर उच्च वोल्टेज विद्युत उत्पादों से संबंधित हैं,और उत्पादों के इन्सुलेशन विद्युत प्रदर्शन में सुधार और उनके सामान्य संचालन सुनिश्चित करने के लिए, ट्रांसफार्मर को वैक्यूम सूखा होना चाहिए।

• उपकरण का मुख्य उद्देश्य

इस उपकरण का उपयोग 110KV और उससे कम वोल्टेज के स्तर वाले ट्रांसफार्मर या अन्य विद्युत उत्पादों के सुखाने के उपचार के लिए किया जाता है।दूसरे पक्ष को उत्पाद प्रसंस्करण के लिए प्रक्रिया और गुणवत्ता आवश्यकताओं को सुनिश्चित करना चाहिए, और 110KV, 33KV और 11KV के तीन वोल्टेज स्तरों के लिए प्रक्रिया प्रसंस्करण योजनाएं और संबंधित नियंत्रण प्रक्रियाएं प्रदान करें

• उपकरण की मुख्य तकनीकी विशेषताएं

इस उपकरण की निम्नलिखित तकनीकी विशेषताएं हैंः
1वैक्यूम प्रणाली को उचित रूप से डिजाइन किया गया है और कंडेनसर पर्याप्त मात्रा में कंडेनसेटेड पानी निकालता है, जिससे सुखाने की प्रक्रिया के दौरान वैक्यूम पंप का जल प्रदूषण प्रभावी रूप से टाला जा सकता है।
2घुमावदार फैन वैक्यूम पंप पर्यावरण के अनुकूल वैक्यूम पंप को अपनाता है, जिसे धुआं के उपचार के बिना सीधे घर के अंदर डिस्चार्ज किया जा सकता है।
3हीटिंग प्रक्रिया के दौरान, विभिन्न शरीर के तापमान के अनुसार, वैक्यूम टैंक के अंदर दबाव को समय-समय पर स्वचालित दबाव अल्टरनेशन के माध्यम से एक निश्चित मूल्य तक कम किया जाता है,शरीर की इन्सुलेशन प्रक्रिया के दौरान पानी के वाष्पीकरण के लिए सबसे उपयुक्त परिस्थितियों का निर्माण और सुखाने की प्रक्रिया के दौरान पानी के वाष्पीकरण की प्रक्रिया को उचित स्थिति में रखना.
4यह उपकरण सूखने की प्रक्रिया के दौरान लोहे के कोर पर जंग की समस्या को प्रभावी ढंग से हल कर सकता है।
5. उपकरण स्वचालन और उत्पाद प्रसंस्करण प्रौद्योगिकी का स्तर चीन में उन्नत स्तर तक पहुंच गया है, और प्रसंस्कृत उत्पादों की गुणवत्ता उद्योग के अग्रणी उत्पादों के स्तर तक पहुंच गई है.
6यह उपकरण उत्पादन और उपयोग की सुरक्षा सुनिश्चित कर सकता है।

三,उपकरण के मुख्य घटक

पूरे उपकरण के मुख्य घटक इस प्रकार हैं:
1.1 एक वैक्यूम सुखाने की टंकी;
1.2 दरवाजे खोलने के तंत्र और फ्रेम का एक सेट;
1.3 वैक्यूम प्रणालियों का एक सेट;
1.4 निम्न तापमान संक्षेपण प्रणाली का एक सेट;
1.5 हीटिंग सिस्टम के दो सेट
1.6 वायवीय पाइपलाइन प्रणाली का एक सेट;
1.7 शीतलन जल प्रणाली का एक सेट;
1.8 हाइड्रोलिक प्रणाली का एक सेट;
1.9 नियंत्रण और माप प्रणाली का एक सेट

2,साइट आवश्यकताएं (पक्ष ए द्वारा प्रदान की गई) और सहयोग पक्ष ए को निम्नलिखित प्रदान करने की आवश्यकता हैः

नामित शक्तिः 35kW, 480V, 60Hz, तीन चरण, पार्टी बी के विद्युत नियंत्रण कैबिनेट से जुड़ा बिजली की आपूर्ति

शीतलन जलः दबाव > 0.1MPa, परिसंचरण जल टैंक > 8m3

उपकरण का फर्श क्षेत्रफलः 4500 × 6500 मिमी, गड्ढाः 4500 × 4000 × 450 मिमी लंबा × चौड़ा × ऊंचा)

संपीड़ित हवाः 0.4-0.6Mpa, खपत 0.2 m3/min

3,प्रत्येक प्रणाली की संरचना, संरचनात्मक आवश्यकताएं और तकनीकी मापदंड

3.1,वैक्यूम ड्राईंग टैंक:

3.1.1 सुखाने के टैंक का प्रभावी आंतरिक आयाम 3000 × 3000 × 3000 मिमी (लंबाई × चौड़ाई × ऊंचाई), क्षैतिज प्रकार का,प्रभावी ऊंचाई टैंक में लोड-असर फ्लैट कार से टैंक टॉप की आंतरिक दीवार तक की ऊंचाई को संदर्भित करती है, टैंक का दरवाजा दरवाजा खोलने के लिए विद्युत रूप से चलाया जाता है, हाइड्रोलिकली लॉक किया जाता है, और टैंक का दरवाजा 3000 × 3000 मिमी के खुले चेहरे से नियंत्रित किया जाता है।

3.1.2 ठंडी स्थिति में सीमा वैक्यूम डिग्री ≤ 100Pa ((1mbar) होनी चाहिए, ठंडी स्थिति में वैक्यूम टैंक को 100Pa तक पंप करने का समय ≤ 60min होना चाहिए,और बिना भार के ठंडी स्थिति में वायु रिसाव दर ≤ 200Pa · L/S (5mbar) होनी चाहिए.L/S) (माप सीमा 50Pa से 720Pa है) ।

3.1.3 टैंक को चार तरफ से गर्मी हस्तांतरण तेल निकासी पाइप द्वारा गर्म किया जाता है।

3.1.4 टैंक के बाहर थर्मल इन्सुलेशन के लिए रॉक वॉल का प्रयोग किया जाता है और बख्तरबंद के लिए रंगीन स्टील की प्लेट का प्रयोग किया जाता है।बाहरी सतह का अधिकतम तापमान परिवेश के तापमान से 25 °C अधिक नहीं होना चाहिए (राष्ट्रीय मानक के अनुसार).

3.1.5 टैंक फ्लैंज सील रिंग एक उच्च तापमान प्रतिरोधी और दीर्घायु विशेष आकार की सील रिंग है, जिसका प्रभावी सेवा जीवन 2 वर्ष से अधिक है।टैंक फ्लैंज लंबे समय के उपयोग के बाद विकृत नहीं किया जाएगा.

3.1.6 प्रावधान 2.8 × 2.8M, ऊंचाई ≤ 0.35M, लोड लेजर 20T ट्रॉली। ट्रॉली बड़े ट्रांसफार्मर (50T, तीन फोक्रम) और उच्च तापमान वैक्यूम टैंक ले जा सकता है।ट्रॉली को विद्युत कर्षण सिर द्वारा चलाया जाता है, जो टैंक में प्रवेश करने और बाहर निकलने के लिए सुविधाजनक है।

3.2,दरवाजे खोलने का तंत्र और पोर्टल फ्रेम

3.2.1टैंक का दरवाजा दरवाजे को खोलने के लिए विद्युत रूप से आगे बढ़ाया जाता है, हाइड्रोलिक रूप से लॉक किया जाता है, और हर क्रिया जगह पर होती है। सुरक्षा के लिए यात्रा स्विच इंटरलॉक किया जाता है।

3.2.2यह टैंक के दरवाजे के पार के गैन्ट्री, ड्राइव रिड्यूसर और ट्रांसमिशन तंत्र से बना है।

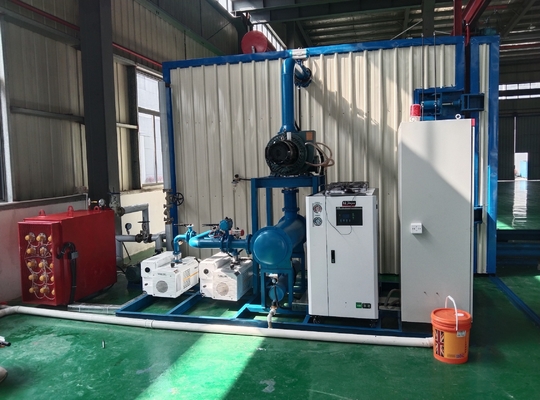

3.3,वैक्यूम प्रणाली

3.3.1वैक्यूम प्रणाली को एसवी-300+एसवी-300 के रूप में कॉन्फ़िगर किया गया है।लेयबोल्ड पंपवैक्यूम पंप) /ZJP-600 ((कुल में पांच वैक्यूम पंप), और सिस्टम की अधिकतम पंपिंग गति 600L/S है। वैक्यूम सिस्टम (पंप और वाल्व सहित) स्वचालित रूप से क्रम में काम करता है।

3.3.2वैक्यूम प्रणाली का मुख्य वाल्व उच्च विश्वसनीयता और उच्च निष्ठा वाला वायवीय मुख्य वाल्व होना चाहिए और प्रणाली वायवीय वाल्व, विद्युत चुम्बकीय वेंट वाल्व से भी लैस होनी चाहिए,दबाव सेंसर, वैक्यूम पाइपलाइन और विभिन्न सामान।

3.3.3टैंक से निकाली गई गैस को कंडेनसर द्वारा ठंडा और निर्जल किया जाना चाहिए।

3.3.4प्रणाली विन्यास और स्थापना, संचालन और रखरखाव के लिए सुविधाजनक।

3.4,निम्न तापमान संक्षेपण प्रणाली

3.4.1 वैक्यूम टैंक से निकाले गए गैस पानी को संघनित करने के लिए एक क्षैतिज कंडेनसर का प्रयोग किया जाता है, और यह वैक्यूम को क्षतिग्रस्त किए बिना मैन्युअल रूप से निकासी का कार्य करता है।

3.4.2 उत्कृष्ट गर्मी हस्तांतरण प्रदर्शन वाले स्टेनलेस स्टील के ट्यूबों का उपयोग कंडेनसर कंडेनसर ट्यूबों के रूप में किया जाना चाहिए।

3.4.3 यह प्रणाली एक कम तापमान वाले पानी के शीतलक से सुसज्जित है ताकि कंडेनसर का अच्छा संघनक प्रभाव सुनिश्चित करने के लिए 10 डिग्री सेल्सियस कम तापमान वाला पानी उपलब्ध कराया जा सके।

3.5,हीटिंग सिस्टम का एक सेट

3.5.1 उपकरण के इस सेट में एक सेट हीट ट्रांसफर उपकरण के साथ हीट ट्रांसफर तेल को गर्म करने के लिए एक मोल्ड तापमान मशीन का उपयोग किया जाता है। हीट ट्रांसफर तेल एक परिसंचारी हीट ट्रांसफर माध्यम के रूप में कार्य करता है।150000 कैलोरी मोल्ड तापमान मशीन से सुसज्जित जो ≤ ± 5 °C के तापमान नियंत्रण सटीकता के साथ तरलीकृत पेट्रोलियम गैस जलाता है.

3.5.2 यह प्रणाली एक मोल्ड तापमान मशीन (दहन इंजन), एक उच्च तापमान गर्मी हस्तांतरण तेल पंप (मोल्ड तापमान मशीन के साथ मिलान), एक फिल्टर, एक उच्च तापमान वाल्व से बनी है,एक प्रेशर गेज, एक तापमान सेंसर, पाइपलाइन, और सामान. उपकरण रेंज के भीतर सभी हीटिंग पाइपलाइनों SUS430 स्टेनलेस स्टील शीट के साथ बख्तरबंद कर रहे हैं,और रॉक ऊन पाइप के साथ अछूता.

3.6,वायवीय पाइपलाइन प्रणाली

3.6.1 उपकरण के दायरे के भीतर वायवीय वाल्वों के लिए हवा की आपूर्ति प्रदान करें।

3.6.2 प्रणाली में 0.2m3 वायु कंप्रेसर, वायु स्रोत ट्रिपलेट, पाइपलाइन, वाल्व आदि शामिल हैं।

3.6.3 कार्य दबाव 0.4-0.6Mpa.

3.7,शीतलन जल प्रणाली

3.7.1 वैक्यूम प्रणाली को स्वतंत्र रूप से चल रहे शीतलन जल द्वारा ठंडा किया जाता है, जिसमें वायु-कूल्ड चिलर, प्रेशर गेज, फिल्टर, वाल्व और पाइपलाइन शामिल है।

3.7.2 शीतलन जल प्रणाली को अलग से नियंत्रित किया जाता है. यदि शीतलन जल का दबाव अपर्याप्त है, तो मुख्य नियंत्रण प्रणाली में अलार्म दिया जाएगा.

3.8 हाइड्रोलिक प्रणाली

3.8.1 इसका प्रयोग टैंक के दरवाजे को बंद करने के लिए किया जाता है।

3.8.2 प्रणाली में हाइड्रोलिक स्टेशन, हाइड्रोलिक सिलेंडरों के 4 समूह, पाइपलाइन, वाल्व आदि शामिल हैं।

3.9,माप और नियंत्रण प्रणाली (टच स्क्रीन)

3.9.1 एकीकृत विद्युत नियंत्रण कैबिनेट. स्वचालित नियंत्रण और मैनुअल संचालन के दो मोड प्रदान किए जाते हैं.

3.9.2 मुख्य नियंत्रण तत्व के रूप में, प्रोग्राम करने योग्य नियंत्रक + टच स्क्रीन चर दबाव सुखाने की प्रक्रिया को निष्पादित कर सकता है और इसके निम्नलिखित कार्य हैंः

तापमान और वैक्यूम का पता लगाना, प्रदर्शित करना और संग्रहीत करना।

टच स्क्रीन प्रक्रिया प्रवाह चार्ट और प्रत्येक उपकरण इकाई की संचालन स्थिति को नियंत्रित करती है और प्रदर्शित करती है।

सुखाने की प्रक्रिया के दौरान, इलाज किए जाने वाले उत्पादों के विनिर्देशों के अनुसार प्रक्रिया मापदंडों का चयन करें और आवश्यकतानुसार प्रक्रिया मापदंडों को बदलें।

पंपों और वाल्वों के बीच इंटरलॉक और इंटरलॉक।

अपर्याप्त हवा के दबाव और पानी के दबाव के लिए अलार्म डिवाइस का एहसास करें।

स्वचालित रूप से सुखाने की प्रक्रिया को निष्पादित करें।

स्वचालित रूप से सुखाने के अंत बिंदु का आकलन करें।

3.9.4 मित्सुबिशी प्रोग्राम करने योग्य नियंत्रक (मित्सुबिशी एफएक्स श्रृंखला पीएलसी) स्वचालित रूप से चर दबाव सुखाने की प्रक्रिया के नियंत्रण को पूरा कर सकता है.

3.9.5 वैक्यूम माप के लिए डिजिटल वैक्यूम गेज का प्रयोग किया जाएगा।

3.9.6 तापमान नियंत्रण के लिए Yuguang डिजिटल डिस्प्ले तापमान नियंत्रकों के दो सेटों का उपयोग किया जाता है, और तापमान नियंत्रण सटीकता ± 3 °C है.

3.9.7 ठोस अवस्था रिले को तापमान के मुख्य नियंत्रण तत्व के रूप में अपनाया जाता है.

3.9.8 अन्य नियंत्रण घटक घरेलू और विदेशी उच्च गुणवत्ता वाले ब्रांडों के उत्पाद होने चाहिए.

3.10,अन्य तकनीकी आवश्यकताएं

3.10.1प्रत्येक प्रणाली और पाइपलाइन की बाहरी सतह पर अलग-अलग रंगों के निशान हैं।
