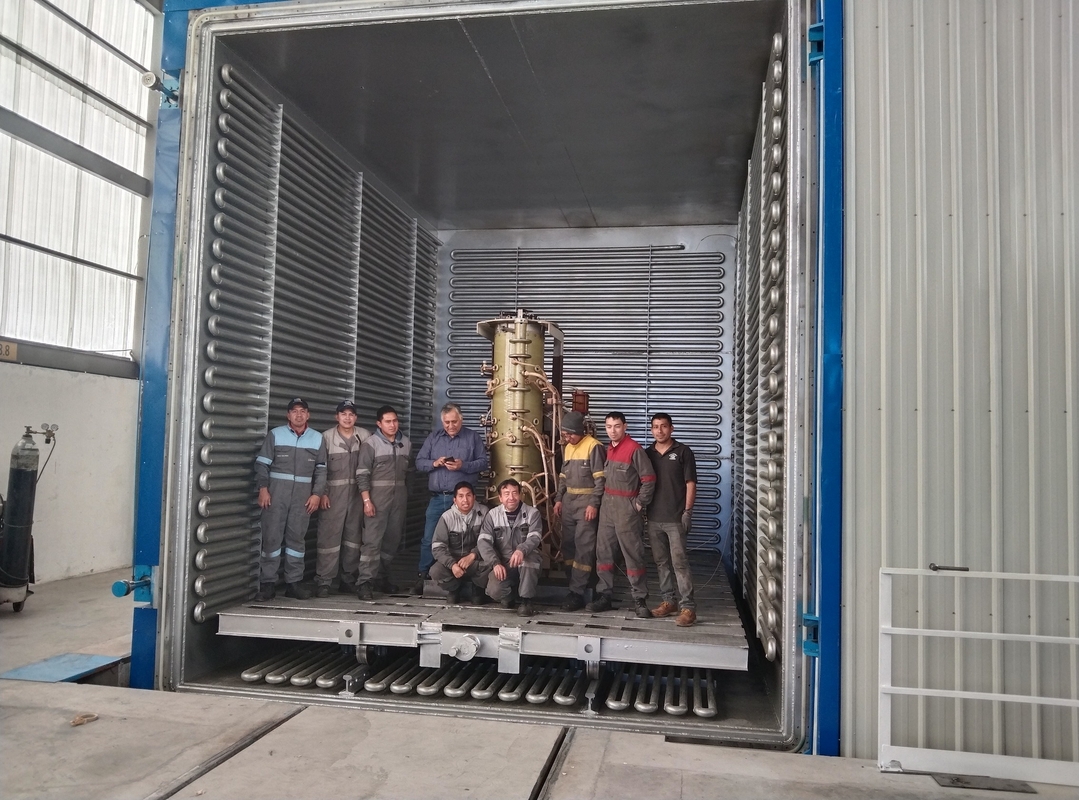

तेल डूबा हुआ वितरण ट्रांसफार्मर सुखाने की भट्ठी

परिचय:

वितरण ट्रांसफार्मर औद्योगिक एवं खनन उद्यमों तथा नागरिक भवनों की विद्युत आपूर्ति एवं वितरण प्रणालियों में महत्वपूर्ण उपकरणों में से एक है।ट्रांसफार्मर वैक्यूम सुखाने के उपचार का उद्देश्य ट्रांसफार्मर की इन्सुलेशन सामग्री से नमी को हटाना और इसके विद्युत प्रदर्शन में सुधार करना हैदूसरी ओर, उत्पाद के इन्सुलेशन घटकों को सिकुड़ने और विकृत करने के कारण संपीड़न विकृति के लिए फायदेमंद है,उत्पाद के ज्यामितीय आयामों को सुनिश्चित करना और इसकी यांत्रिक शक्ति में सुधार करनाचूंकि लगभग सभी इन्सुलेशन सामग्री का उपयोग ट्रांसफार्मर में लोहे के कोर और तारों को छोड़कर किया जाता है,विभिन्न इन्सुलेशन घटक भंडारण और उत्पादन प्रक्रियाओं के दौरान हवा से नमी को अनिवार्य रूप से अवशोषित करते हैंइन्सुलेशन घटकों में नमी इन्सुलेशन के विद्युत प्रदर्शन को प्रभावित करने वाला मुख्य कारक है। ट्रांसफार्मर उच्च वोल्टेज विद्युत उत्पादों से संबंधित हैं।उत्पादों के इन्सुलेशन विद्युत प्रदर्शन में सुधार करने और उनके सामान्य संचालन को सुनिश्चित करने के लिए, ट्रांसफार्मर को वैक्यूम ड्राईंग से गुजरना पड़ता है।

सुखाने का सिद्धांत और प्रक्रिया

दबाव स्विंग सूखी प्रक्रिया
दबाव स्विंग सुखाने की पूरी प्रक्रिया को मुख्य रूप से चार चरणों में विभाजित किया गया हैः प्रीहीटिंग चरण, संक्रमण चरण, मुख्य स्टेम चरण और अंतिम सुखाने का चरण।
1, प्रीहीटिंग चरण (पूरे प्रक्रिया समय का लगभग एक तिहाई हिस्सा):
1सबसे पहले, वैक्यूम यूनिट चालू करें, मुख्य वैक्यूम वाल्व खोलें, और 5-10 मिनट के लिए खाली करें; (यानी 100000 Pa से 80000 Pa तक खींचें)
2. वैक्यूम यूनिट बंद करें और 30 मिनट के लिए वैक्यूम बनाए रखें;
3. वैक्यूम मुख्य वाल्व को फिर से खोलें, 5-10 मिनट के लिए खाली करें (यानी 80000 Pa से 40000 Pa तक), और वैक्यूम इकाई को बंद करें;
4. inflation valve को खोलें और 5-10 मिनट के लिए inflate करें; (यानी 40000 Pa से 80000 Pa तक चार्ज करें)
5. inflation valve को बंद करें और 30 मिनट तक दबाव बनाए रखें; vacuum unit को फिर से चालू करें और तीसरे चरण से चक्र शुरू करें।जब तक तापमान संक्रमण चरण के दौरान निर्धारित तापमान तक नहीं पहुंच जाता.
2संक्रमण चरण (लगभग 2-3 घंटे):
यदि लोहे के कोर का तापमान 70 °C तक पहुँचता है, तो यह संक्रमण चरण में प्रवेश करता है
1. वैक्यूम यूनिट चालू करें, 5 मिनट के लिए खाली, और 30 मिनट के लिए वैक्यूम यूनिट बंद;
2. वैक्यूम यूनिट चालू करें, 5 मिनट के लिए खाली, और 30 मिनट के लिए वैक्यूम यूनिट बंद;
3. वैक्यूम यूनिट चालू करें, 5 मिनट के लिए खाली, और 30 मिनट के लिए वैक्यूम यूनिट बंद;
4. वैक्यूम यूनिट चालू करें, 5 मिनट के लिए खाली, और 30 मिनट के लिए वैक्यूम यूनिट बंद;
3, रीढ़ की हड्डी चरण (पूरी प्रक्रिया समय का एक तिहाई)
1. वैक्यूम यूनिट चालू करें, 15 मिनट के लिए खाली, और 15 मिनट के लिए मुख्य वाल्व बंद;
2मुख्य वाल्व को फिर से खोलें, 10 मिनट तक खाली करें और चक्र को दोहराएं जब तक कि कोर का तापमान 80 °C और वैक्यूम डिग्री 500Pa तक नहीं पहुंच जाती, फिर अंतिम सुखाने के चरण में आगे बढ़ें।
4यदि मुख्य चरण में लोहे के कोर का तापमान 80 °C तक पहुंचता है और वैक्यूम डिग्री 500Pa तक पहुंचती है, तो यह अंतिम सुखाने के चरण में प्रवेश कर सकता है। वैक्यूम इकाई को बंद नहीं किया जाना चाहिए।200Pa तक लगातार वैक्यूम करने के बाद, लगभग 2-3 घंटे के लिए खाली कर दिया।
ध्यान देंः वैक्यूम डिग्री, कोर तापमान, खाली करने का समय और वैक्यूम इकाई के बंद होने का समय, मुख्य वाल्व समय,और अंतिम सुखाने के चरण के दौरान वैक्यूम की डिग्री और निरंतर निकासी का समय लगभग उत्पाद ग्रेड के आधार पर निर्धारित किया जाता है, उत्पाद आर्द्रता सामग्री, और स्थानीय जलवायु।

प्रयोगः

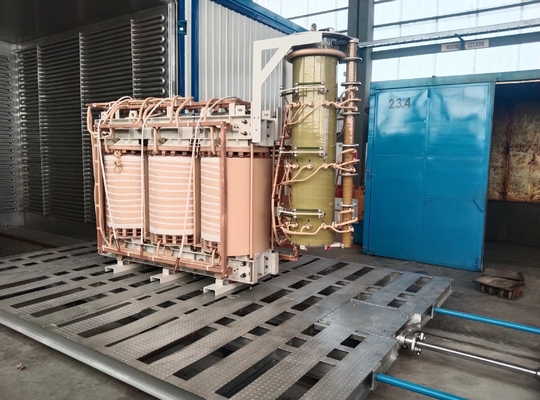

वैरिएबल वोल्टेज वैक्यूम ड्राईंग उपकरण मुख्य रूप से बिजली ट्रांसमिशन और परिवर्तन उद्योग में विभिन्न उच्च वोल्टेज इन्सुलेशन उत्पादों के वैक्यूम ड्राईंग उपचार के लिए उपयोग किया जाता है,जैसे कि ट्रांसफार्मर (10kV-220kV), उच्च वोल्टेज ट्रांसफार्मर, उच्च वोल्टेज बुशिंग, पावर कैपेसिटर, केबल, मोटर्स, इन्सुलेशन पेपर आदि।
