प्रेशर स्विंग ड्राईंग ऑयल डुबकी वितरण ट्रांसफार्मर वैक्यूम ड्राईंग उपकरण

वैक्यूम सुखाने के उपकरण

परिचय:वैरिएबल वोल्टेज वैक्यूम ड्राईंग उपकरण वर्तमान में 220kV और 110kV और नीचे के वोल्टेज वाले ट्रांसफार्मर जैसे तेल कागज से अछूता बिजली उपकरण को सूखने के लिए एक आदर्श उपकरण है,500kV और उससे कम वोल्टेज वाले ट्रांसफार्मरपारंपरिक गर्म हवा परिसंचरण सुखाने, साधारण वैक्यूम सुखाने, और कम आवृत्ति सुखाने उपकरण के साथ तुलना में, यह लगभग 1/3 द्वारा प्रसंस्करण समय को कम करता है, ऊर्जा की खपत 30% -50%,और उपचारित इन्सुलेशन सामग्री की न्यूनतम आर्द्रता 5ppm तक पहुंच सकती हैइसके उपकरण निवेश केरोसिन वाष्प चरण सुखाने के उपकरण के केवल 25% -45% है। यह वर्तमान में ट्रांसफार्मर निर्माताओं के लिए पसंदीदा सुखाने उपचार उपकरण है।

कार्य सिद्धांत: वैक्यूमिंग से उस वातावरण में पानी का संतृप्ति वाष्प दबाव बढ़ जाता है जहां कॉइल इन्सुलेशन सामग्री स्थित है।यह आसान बनाने के लिए यह इन्सुलेशन कागज से वाष्पित करने के लिएइस अवधि के दौरान, इसे लगातार गर्म किया जाता है और पानी की गैसीकरण ऊर्जा सुनिश्चित करने के लिए तापमान बढ़ाया जाता है, जिससे इसे निर्वहन करना आसान हो जाता है।

विशेषताएं:सामान्य ताप और सुखाने की प्रक्रिया सतह से शुरू होती है और धीरे-धीरे इन्सुलेशन सामग्री के अंदर की ओर जाती है।बाहरी इन्सुलेशन पेपर के कैपिलरी ट्यूब सिकुड़ जाते हैं, जिससे आंतरिक नमी के वाष्पित होने में कठिनाई होती है और सुखाने का समय बढ़ जाता है।वाष्पित जल वाष्प और गर्म हवा टैंक में एक साथ घूमने के लिए कारणवायु की तुलना में पानी की गर्मी क्षमता बहुत अधिक होने के कारण हीटिंग की गति तेज होती है और जल वाष्प का प्रसार मजबूत होता है।जिसके परिणामस्वरूप इन्सुलेशन सामग्री के अंदर और बाहर अपेक्षाकृत छोटा तापमान अंतर होता हैइसके अतिरिक्त, इस तथ्य के कारण कि सामान्य हीटिंग अक्सर सुखाने के समय को कम करने के लिए हीटिंग तापमान को बहुत अधिक सेट करती है,यह आसान है कॉइल की सतह पर इन्सुलेशन कागज भंगुर बनने के लिए कारणउत्पाद की गुणवत्ता की समस्याओं का कारण बनता है। चर दबाव सुखाने के उपकरण का गर्मी स्रोत तापमान 115-120 °C से अधिक नहीं है और लोहे के कोर का तापमान 80 °C पर नियंत्रित किया जाता है,इसलिए सूखे उत्पाद में उपरोक्त समस्याएं नहीं हो सकती हैंइस लाभ के कारण, चर दबाव सुखाने के उपकरण का उपयोग प्लास्टिक भागों और अन्य उच्च तापमान प्रतिरोधी उत्पादों को सुखाने के लिए भी किया जा सकता है।

दबाव स्विंग सुखाने की प्रक्रियाः

1. प्रीहीटिंग चरणः 2. चर दबाव निर्जलीकरण चरणः 3. अंतिम सुखाने का चरणः 4. अंतिम बिंदु निर्णयः

उपकरण की संरचनाः

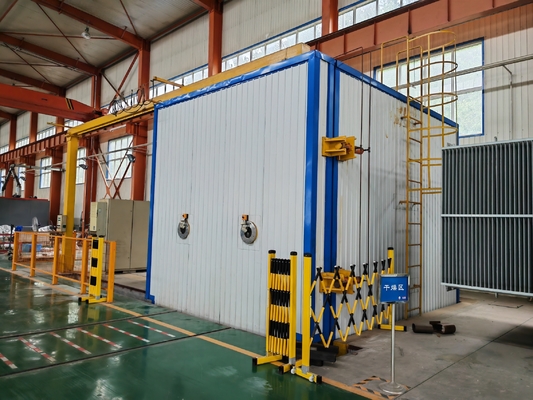

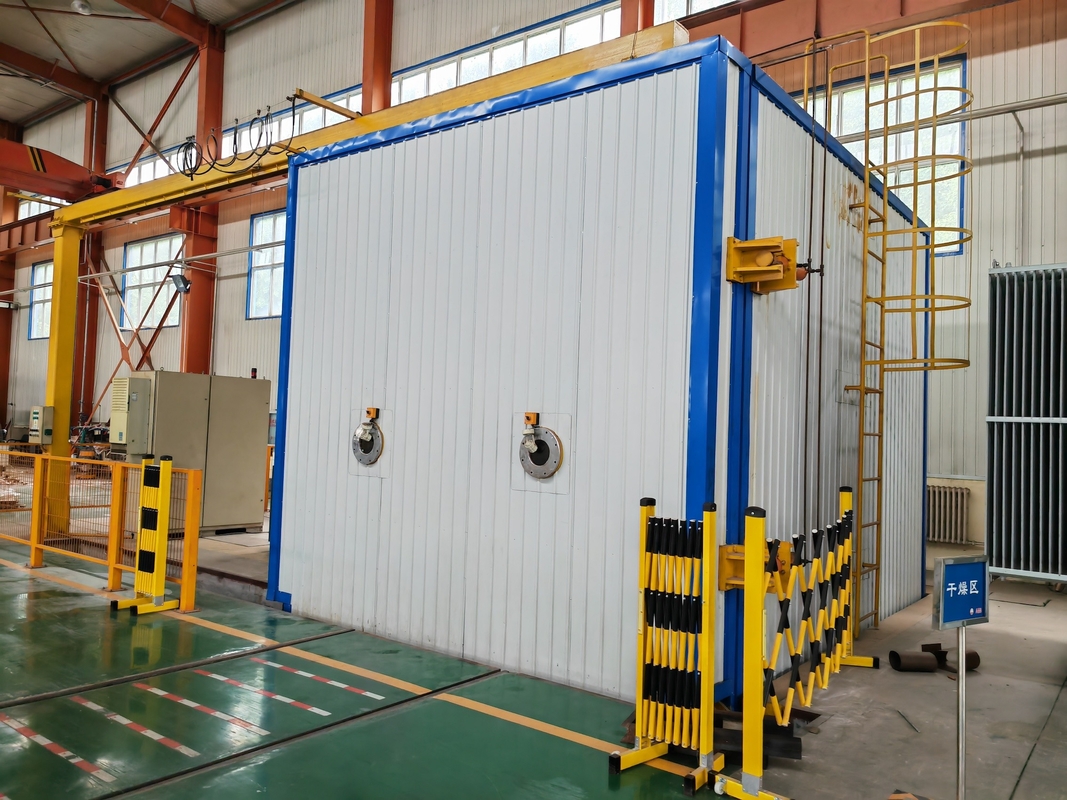

1. वैक्यूम सुखाने टैंक शरीरः उपयोग के आधार पर दो प्रकार हैंः परिपत्र और आयताकार। परिपत्र आमतौर पर दरवाजे को खोलने के लिए मैन्युअल रूप से लॉक किया जाता है,जबकि आयताकार दरवाजे को खोलने के लिए विद्युत और हाइड्रोलिक लॉक है. हीटिंग पाइप टैंक के अंदर वितरित किए जाते हैं. टैंक में ट्रांसफार्मर के प्रवेश और निकास के लिए एक परिवहन ट्रॉली कॉन्फ़िगर करें.जमीन के नीचे टैंक शरीर के सामान्य डूबने की सुविधा के लिए, यह सुनिश्चित करें कि ट्रॉली ट्रैक जमीन के बराबर हो। उपयोगकर्ता अपने स्वयं के वायु कुशन वाहनों को भी कॉन्फ़िगर कर सकते हैं।

2ट्रॉली प्रणाली: इसमें दो भाग होते हैंः एक भारवाहक ट्रॉली और एक ड्राइविंग डिवाइस। ट्रॉली कम गति पर काम करती है, जिसमें मैनुअल और स्वचालित दोनों मोड होते हैं।स्वचालित ट्रॉली के लिए दो प्रकार की शक्ति है: कार्यशाला ड्राइविंग का उपयोग करते हुए और इलेक्ट्रिक वाहनों से लैस होते हैं।

3वैक्यूम प्रणालीः उपयोग की आवश्यकताओं के अनुसार वैक्यूम के दो या तीन स्तरों को कॉन्फ़िगर किया जाता है। पानी के वाष्प को पंप को नुकसान पहुंचाने से रोकने के लिए, प्रणाली एक संघनक से लैस है।

4हीटिंग सिस्टम: सामान्यतः थर्मल ऑयल का उपयोग हीट ट्रांसफर मीडियम के रूप में किया जाता है, जिसे इलेक्ट्रिक हीटर द्वारा गर्म किया जाता है, और एक उच्च तापमान पंप का उपयोग करके जबरन परिसंचरण किया जाता है।गर्मी वैक्यूम टैंक में निकास पाइप के माध्यम से फैलता हैयह प्रणाली एक तापमान नियंत्रक से लैस है जो पीआईडी समायोजन को अपनाता है, और तापमान नियंत्रण सटीकता 1 डिग्री सेल्सियस तक पहुंच सकती है।प्रणाली भी भाप हीटिंग और वायवीय पतली फिल्म विनियमन वाल्व द्वारा नियंत्रित किया जा सकता है.

5संक्षेपण प्रणाली: मुख्य रूप से सूखी वस्तुओं से वाष्पित पानी को संक्षेपित करने के लिए उपयोग किया जाता है, जो वैक्यूम पंप के प्रभावी संचालन की रक्षा करता है। आम तौर पर छोटे उपकरणों को पानी से ठंडा किया जाता है,जबकि बड़े उपकरण औद्योगिक रेफ्रिजरेटर से लैस हैं.

6वायवीय प्रणालीः विभिन्न वैक्यूम और सामग्री वाल्वों को नियंत्रित करने के लिए संपीड़ित वायु स्रोत, नियंत्रण वाल्व, दबाव का पता लगाने की प्रणाली आदि से बनी होती है।

7. शीतलन जल प्रणाली: मुख्य रूप से कुछ वैक्यूम पंपों और condensers ठंडा करने के लिए प्रयोग किया जाता है। वर्तमान में, हमारी कंपनी डालने उपकरण है कि ठंडा पानी की आवश्यकता नहीं है विकसित किया है।

8. हाइड्रोलिक प्रणाली: आयताकार टैंक दरवाजों को लॉक करने के लिए और टैंक दरवाजों को फ्लिप करने के लिए भी उपयोग किया जाता है। एयर कुशन वाहन को कॉन्फ़िगर करते समय फ्लिप ब्रिज खोलने के लिए उपयोग किया जाता है

9. नियंत्रण प्रणाली: पूरे प्रणाली संचालन के नियंत्रण के लिए उपयोग किया जाता है, दो नियंत्रण मोड हैंः पीएलसी और पीएलसी + पीसी, दोनों स्वचालित नियंत्रण मोड हैं। पीएलसी + पीसी नियंत्रण का उपयोग करना अधिक सुविधाजनक है,न केवल प्रक्रिया मापदंडों को आसानी से संशोधित किया जा सकता है, बल्कि भविष्य के संदर्भ के लिए वास्तविक समय मापदंडों को भी रिकॉर्ड किया जा सकता है।पीसी नियंत्रण वाले उपकरण भी विभिन्न संचालन स्तरों के लिए अलग-अलग अनुमतियां सेट कर सकते हैं, प्रक्रिया डेटा की प्रभावी सुरक्षा और गुणवत्ता और सुरक्षा दुर्घटनाओं को रोकना।
