उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| कार्य: | निरार्द्रीकरण | तापन प्रणाली: | बिजली की हीटिंग |
|---|---|---|---|
| ऑपरेशन: | स्वचालित रूप से नियंत्रण | शीतलन प्रणाली: | चिलर |
| दरवाजा खुला रास्ता: | घुमाएँ या बगल से बिजली खोलें | भट्ठी का आकार: | गोल |
| प्रमुखता देना: | गोल आकार का पावर ट्रांसफार्मर निर्जलीकरण,2800 व्यास के पावर ट्रांसफार्मर की निर्जलीकरण,3500 लंबाई पावर ट्रांसफार्मर निर्जलीकरण |
||

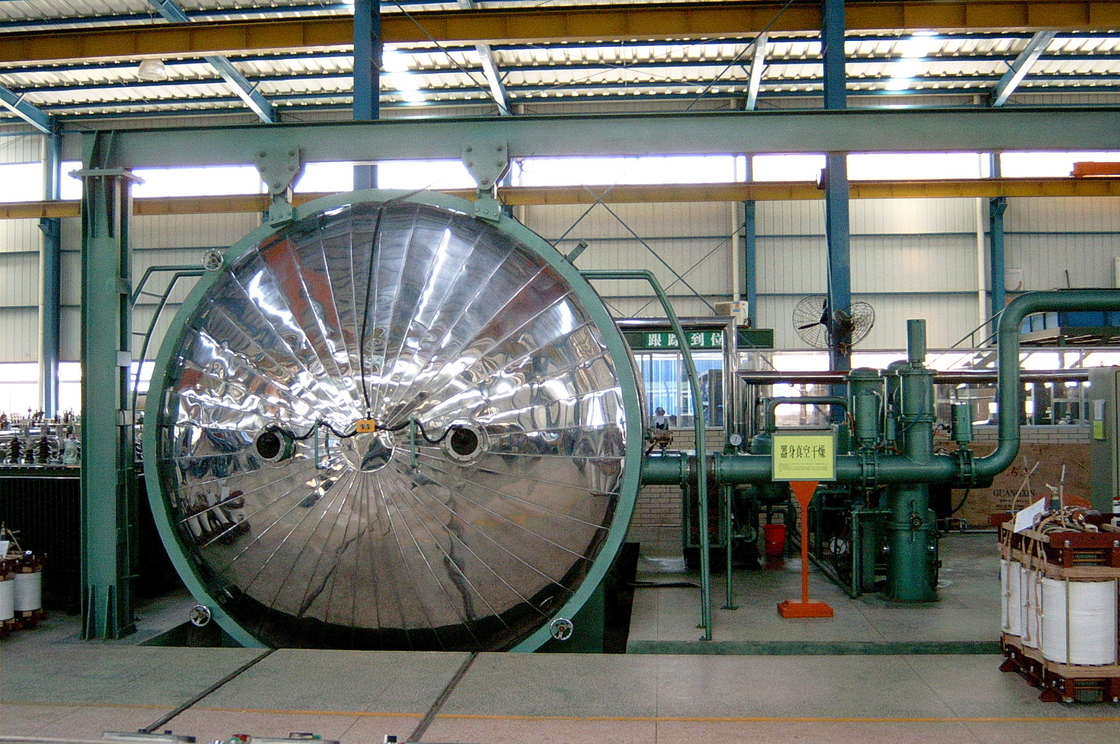

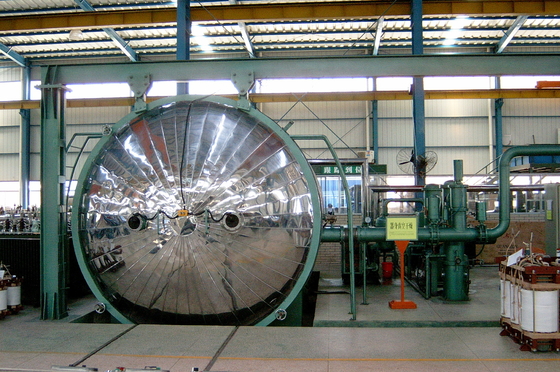

ट्रांसफार्मर के लिए वैक्यूम सुखाने के उपकरण
विशेषताएं:
दबाव स्विंग सुखाने की प्रक्रिया को अपनाकर, पारंपरिक वैक्यूम सुखाने की तुलना में सुखाने का समय लगभग 30-40% कम हो जाता है, विश्वसनीय प्रदर्शन, उच्च दक्षता और ऊर्जा की बचत के साथ।
कंप्यूटर स्वचालित नियंत्रण, वास्तविक मानव रहित और पूरी तरह से स्वचालित सुखाने को प्राप्त करना।
कंप्यूटर स्वचालित रूप से अंत बिंदु निर्णय करता है, और निर्णय के परिणाम सटीक और विश्वसनीय होते हैं।
टैंक के आंतरिक डिस्चार्ज पाइप के लिए गर्मी हस्तांतरण तेल और भाप हीटिंग विधि वैकल्पिक है।
दरवाजे खोलने के तरीके: विद्युत स्लाइडिंग दरवाजा, हाइड्रोलिक फ्लिप अप दरवाजा, विद्युत स्विंग दरवाजा
टैंक संरचनाः क्षैतिज वर्ग, क्षैतिज परिपत्र
उपकरण का मुख्य उद्देश्य
इस उपकरण का उपयोग ट्रांसफार्मर या अन्य विद्युत उत्पादों के सूखी उपचार के लिए किया जाता है, जिनकी वोल्टेज 35KV और उससे कम है और जिनकी एकल इकाई क्षमता 16000KVA और उससे कम है।पार्टी बी उत्पाद उपचार की प्रक्रिया और गुणवत्ता आवश्यकताओं की गारंटी देता है, और 35 केवी और 10 केवी के दो वोल्टेज स्तरों के लिए प्रक्रिया उपचार योजनाओं और संबंधित नियंत्रण प्रक्रियाओं को प्रदान करता है।
तकनीकी प्रस्ताव
1उपकरण की संरचना
1.1एक सेट वैक्यूम सुखाने टैंक प्रणाली
1.2विद्युत दरवाजे खोलने की प्रणाली का एक सेट
1.3विद्युत ट्रॉली प्रणाली का एक सेट
1.4एक सेट वैक्यूम प्रणाली
1.5. निम्न तापमान संक्षेपण प्रणाली का एक सेट
1.6. हीटिंग सिस्टम का एक सेट
1.7 शीतलन जल पाइपलाइन प्रणाली का एक सेट
1.8 एक सेट वायवीय पाइपलाइन
1.9. नियंत्रण प्रणाली का एक सेट
2उपकरण शक्ति, पानी, गैस स्रोत और बुनियादी स्थितियों की आवश्यकताएं (उपयोगकर्ता द्वारा प्रदान की जाती हैं)
2.1नामित शक्ति: 110 किलोवाट, 380 वी, 50 हर्ट्ज, तीन-चरण पांच तार समर्पित वितरण कैबिनेट, विद्युत नियंत्रण कैबिनेट से कनेक्ट बिजली के साथ।
2.2पानी का स्रोतः दबाव>0.1MPa, अधिकतम खपत>3m3/h, पानी का तापमान ≤ 25 °C।
2.3संपीड़ित वायुः 0.4~0.6MPa, लगभग 0.3m3/min की संपीड़ित वायु खपत के साथ।
2.4उपकरण पदचिह्नः लगभग 7000 × 8500 मिमी।
3प्रत्येक प्रणाली की तकनीकी शर्तें
3.1एक सेट वैक्यूम सुखाने टैंक प्रणाली
तकनीकी संकेतक:
टैंक आकार Ф 3200 × 4000 मिमी, क्षैतिज रूप से जमीन पर रखा, टैंक के अंदर के ट्रैक के साथ जमीन फ्लश के साथ। साइड चलती बिजली के दरवाजे खोला जाता है, और जब टैंक दरवाजा जगह में बंद है,यह वायवीय रूप से बंद है; दरवाजे को खोलने की दिशा टैंक के दरवाजे का सामना करना है और इसे खोलने के लिए विद्युत रूप से दाईं ओर ले जाना है।

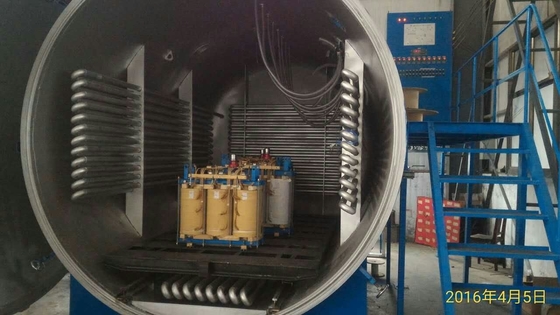

अत्यधिक वैक्यूम डिग्री (बिना भार, ठंडी स्थिति) ≤ 10Pa, रिसाव दर (बिना भार, ठंडी स्थिति) ≤ 100Pa · L/S. टैंक Negage पाइपों की एक पंक्ति द्वारा गर्म किया जाता है।हीट ट्रांसफर तेल का उपयोग हीट ट्रांसफर माध्यम के रूप में किया जाता हैगर्म पंक्ति पाइपों का क्षेत्रफल परिवर्तनीय दबाव विधि की प्रक्रिया आवश्यकताओं को पूरा करता है। गर्म पंक्ति पाइप निर्बाध स्टील पाइपों से बने होते हैं और चार पक्षों पर व्यवस्थित होते हैं (दोनों पक्ष,नीचे और पीछे).
कार्य तापमान 115 ± 5 °C, स्वचालित तापमान नियंत्रण के साथ है। टैंक टैंक के अंदर अंतरिक्ष के तापमान को मापने के लिए तीन तापमान सेंसर से लैस है,शरीर का तापमान, और इन्सुलेशन सामग्री।
टैंक शरीर का फ्लैंज सीलिंग रिंग एक उच्च तापमान और तेल प्रतिरोधी सीलिंग रिंग है।

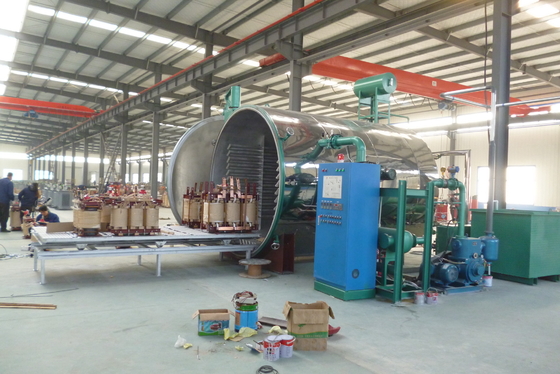

टैंक एक कार्य ट्रॉली से लैस है, जिसकी लोड क्षमता 30 टन है और इसका आकार 2200mmX4000mm है।
रॉक ऊन इन्सुलेशन, स्टेनलेस स्टील (SUS430) शीट कवच
