उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| नाम: | भट्ठा | तापन प्रणाली: | बिजली की हीटिंग |
|---|---|---|---|
| ऑपरेशन: | स्वचालित रूप से नियंत्रण | शीतलन प्रणाली: | चिलर |
| दरवाजा खुला रास्ता: | घुमाएँ या बगल से बिजली खोलें | भट्ठी का आकार: | गोल |
| प्रमुखता देना: | निर्यात गोल पावर ट्रांसफार्मर सुखाने की भट्ठी,गोल पावर ट्रांसफार्मर सुखाने की भट्ठी,बिजली ट्रांसफार्मर सूखी भट्ठी निर्यात करना |
||
विन्यास सूचीः
वैक्यूम टैंक शरीर का 1 सेट
दरवाजे खोलने की व्यवस्था का 1 सेट
टैंक के अंदर डिस्चार्ज पाइप के 4 सेट
1 सेट कार्य ट्रॉली
टैंक के दरवाजे की सीलिंग रिंग का 1 सेट
तापमान सेंसर के 3 सेट
टैंक के अंदर ट्रैक का 1 सेट
स्टेनलेस स्टील से बने इन्सुलेशन कवच का 1 सेट
1.1विद्युत दरवाजे खोलने की प्रणाली का एक सेट
1.1.1टैंक के दरवाजे की विद्युत साइड मूवमेंट दरवाजे को खोलती है, सिलेंडर को लॉक किया जाता है, और प्रत्येक क्रिया के ट्रैवल स्विच सुरक्षा के लिए इंटरलॉक किए जाते हैं।
1.1.1. एक टैंक दरवाजे पार gantry, एक ड्राइव reducer, और एक ट्रांसमिशन तंत्र से मिलकर
| दरवाजा विद्युत खुला | |
3.3 इलेक्ट्रिक ट्रॉली सिस्टम का एक सेट
3.3.1 विद्युत कर्षण वाहन, मोटर प्रत्यक्ष कम करने वाला गियर, घर्षण तंत्र
3.3.2 भार भारः 30 टन
3.3.3कार्य ट्रॉली के कुल आयाम: 4000 × 2200 (लंबी × चौड़ी)
| इलेक्ट्रिक ट्रॉली |
3.4. वैक्यूम प्रणाली का एक सेट (तीन सेट)
3.4.1वैक्यूम प्रणाली SV-300B+SV-300B के साथ विन्यस्त है (लेयबोल्ड पंप)/ZJP-600, कुल तीन वैक्यूम पंपों के साथ और 600L/S की अधिकतम पंपिंग गति के साथ। वैक्यूम प्रणाली (पंपों और वाल्वों सहित) क्रमिक और स्वचालित रूप से काम करती है।
3.4.2यह प्रणाली एक अत्यधिक विश्वसनीय वैक्यूम ट्रांसफार्मर वाल्व समूह, विद्युत चुम्बकीय वैक्यूम राहत वाल्व, मैनुअल राहत वाल्व, वैक्यूम सेंसर, वैक्यूम पाइपलाइन और संबंधित सामान से लैस है।.वैरिएबल प्रेशर वाल्व समूह में DN100 वायवीय वाल्व, DN50 विद्युत वाल्व और पतली फिल्म वैक्यूम सेंसर (वैरिएबल प्रेशर प्रक्रिया का एक प्रमुख घटक) शामिल है।
3.4.3टैंक से निकाली गई गैस को कंडेनसर द्वारा ठंडा और निर्जलित किया जाता है।
3.5. निम्न तापमान संक्षेपण प्रणाली का एक सेट
3.5.1एक नया क्षैतिज संरचना वाला कंडेनसर, जो टैंक से गैस और नमी को तेजी से और प्रभावी ढंग से कंडेनस कर सकता है, और इसमें एक स्वचालित जल निकासी उपकरण है जो वैक्यूम को नुकसान नहीं पहुंचाता है।
3.5.2कंडेनसर का प्रभावी संघनक क्षेत्र प्रक्रिया की आवश्यकताओं को पूरा करता है, और आंतरिक सामग्री स्टेनलेस स्टील पाइप से बनी होती है।
3.5.3. कम तापमान पानी 10 °C से नीचे प्रदान करने के लिए 4P एकीकृत कम तापमान पानी चिलर का एक सेट कॉन्फ़िगर, कंडेनसर का अच्छा संघनक प्रभाव सुनिश्चित
| वैक्यूम सुखाने वाली वैक्यूम इकाई | |
| वैक्यूम यूनिट+कंडेनसर | जर्मन लेयबोल्ड वैक्यूम पंप एसवी-300बी |
3.6 हीटिंग सिस्टम
3.6.1. हीटिंग सेंटर हीटिंग, हीटिंग पावर 74kW (हीटिंग बॉडी 72KW, उच्च तापमान तेल पंप 2KW) । हीट ट्रांसफर माध्यम के रूप में, सिस्टम में एक हीटिंग बॉडी, एक उच्च तापमान तेल वितरण पंप शामिल है,एक फ़िल्टर, एक तापमान सेंसर, एक उच्च तापमान वाल्व, एक दबाव गेज, एक विस्तार टैंक, आदि
3.6.2हीटिंग सेंटर का स्वचालित नियंत्रण, तापमान अलार्म पर, अधिकतम हीटिंग तापमान 130 °C, तापमान नियंत्रण सटीकता ± 5 °C
3.7 माप और नियंत्रण प्रणाली (टच स्क्रीन)
3.7.1. पूर्ण प्रणाली टच स्क्रीन नियंत्रण के साथ एकीकृत पूरी तरह से संलग्न विद्युत नियंत्रण कैबिनेट, निरीक्षण और काम की स्थिति को नियंत्रित करने के लिए सुविधाजनक।
3.72 उपकरण के पूरे सेट की मेनोमिक मुख्य प्रणाली स्वचालित नियंत्रण, तापमान नियंत्रण है, और वैक्यूम पंप स्टार्टअप में इंटरलॉकिंग सुरक्षा कार्य है।
3.7.3टैंक के प्रत्येक बिंदु का तापमान डिजिटल डिस्प्ले सहज और विश्वसनीय है।
3.7.4वैक्यूम माप में प्रतिरोध वैक्यूम गेज और वैक्यूम सेंसर का प्रयोग किया जाता है।
3.7.5मुख्य प्रक्रिया ऑपरेटिंग सिस्टम को मित्सुबिशी द्वारा लागू किया गया है।
3.7.6 अंत बिंदु निर्णयः टैंक में जल वाष्प के आंशिक दबाव के आधार पर,अंत बिंदु निर्णय पूरी प्रक्रिया के लिए स्वचालित रूप से चर दबाव विधि की आवश्यकताओं के अनुसार किया जाता है.
3.7.7वैरिएबल प्रेशर ड्राईंग प्रक्रिया का पूरा सेट हमारी कंपनी द्वारा प्रदान किया जाता है।
3.7.8विभिन्न नियंत्रण सर्किटों के बीच इंटरलॉकिंग और इंटरलॉकिंग।
3.7.9पानी के नीचे और वोल्टेज (हवा) सुरक्षा के तहत।
3.7.10. पूरी प्रणाली पार्टी ए के उत्पादन वातावरण की स्थितियों में विश्वसनीय संचालन सुनिश्चित करती है
3.8 शीतलन जल प्रणाली
3.8.1इसका उपयोग वैक्यूम कंडेनसर और वैक्यूम पंप को शीतलन जल प्रदान करने के लिए किया जाता है, जिसमें एक विद्युत संपर्क दबाव गेज, वाल्व और पाइपलाइन होती है।
3.8.2 यदि शीतलन जल का दबाव अपर्याप्त हो तो अलार्म बजाना होगा।
3.8.3इस प्रणाली का इनपुट और आउटपुट पानी साइट पर पार्टी ए के सार्वजनिक परिसंचारी जल प्रणाली से जुड़ा हुआ है
3.9 संपीड़ित वायु प्रणाली
उपयोगकर्ता द्वारा प्रदान किया गया संपीड़ित वायु स्रोत (0.3m3/min)
प्रणाली में संबंधित वायवीय त्रिगुट, दबाव गेज, पाइपलाइन, वाल्व और पाइपलाइन शामिल हैं
4.0 अन्य तकनीकी आवश्यकताएं
4.1वैक्यूम प्रणाली के उन सभी घटकों की सतहें जो निकाली गई गैस के संपर्क में आती हैं (पंपों और वाल्वों को छोड़कर) को रस्ट से मुक्त किया जाना चाहिए और जंग रोकने के साथ इलाज किया जाना चाहिए।
4.2 प्रत्येक प्रणाली और पाइपलाइन की सतह पर अलग-अलग रंग के निशान होते हैं
4,मूल्य
| नहीं | पद | विवरण | इकाई | मात्रा | |
| 1 | वैक्यूम ड्राईंग टैंक |
1क्षैतिज टैंक शरीर का आकार 3200 × 4000 मिमी है। 2. टैंक के दरवाजे के साइड आंदोलन एक वायवीय ताला उपकरण के साथ दरवाजा खोलता है 3. उच्च तापमान और तेल प्रतिरोधी, लंबे जीवन टैंक दरवाजे सील अंगूठी 4. टैंक नेगेज जनरेटर 5तापमान सेंसर 6. टैंक के अंदर एक कार्य ट्रॉली से सुसज्जित (30 टन की क्षमता के साथ) 7. वैक्यूम वाल्व (DN40) जारी करें 8- रॉक ऊन इन्सुलेशन, स्टेनलेस स्टील शीट कवच। |
सेट सेट सेट सेट पीसी सेट सेट सेट |
1 4 1 4 3 1 1 1 |
|
| 2 | विद्युत दरवाजा खोलना |
1. टैंक के दरवाजे का इलेक्ट्रिक साइड स्लाइडिंग दरवाजा खोलना 2. सिलेंडर लॉक 3. टैंक के दरवाजे से क्षैतिज रूप से गैन्ट्री स्थानांतरित 4ड्राइव रिड्यूसर और ट्रांसमिशन तंत्र |
सेट पीसी सेट सेट |
1 4 1 1 |
|
| 3 | इलेक्ट्रिक ट्रॉली |
1विद्युत ट्रैक्टर 2ट्रॉली क्षमताः 30 टन 3कार्य ट्रॉली के बाहरी आयामः 4000 × 2200 (लंबी × चौड़ी) |
सेट सेट सेट |
1 1 1 |
|
| 4 |
वैक्यूम प्रणाली |
1सिस्टम कॉन्फ़िगरेशनः एसवी-300बी रोटरी व्हेल पंप (लेयबोल्ड, जर्मनी) ZJP-600 जड़ों वैक्यूम पंप 2उच्च परिशुद्धता वायवीय बैफल वाल्व (DN150) 3विद्युत वायवीय इन्फ्लेशन वाल्व (DN25) 4घुमावदार शॉक एम्बॉसर (DN100) (DN150) 5वैक्यूम सेंसर और सेंसर बेस 6वैक्यूम गेज और गेज धारक 7वैक्यूम डायफ्राम वाल्व (DN10) 8. फ्रंट स्टेज पंप वायवीय तितली वाल्व (DN100) 9. फ्रंट स्टेज पंप आउटलेट विद्युत चुम्बकीय inflation वाल्व (DN16) 10वैक्यूम पाइपलाइन और संबंधित सामान |
सेट सेट सेट सेट सेट सेट सेट सेट सेट सेट सेट सेट |
2 1 1 1 1 1 1 1 1 1 1 1 |
|
| 5 |
संक्षेपण प्रणाली |
1. नई संरचना कंडेनसर 2. कंडेनसर ट्यूब निर्बाध स्टेनलेस स्टील ट्यूब से बना है |
सेट सेट |
1 1 |
|
| 6 | हीटिंग सिस्टम |
1हीटिंग सेंटर बॉडी (72 किलोवाट) 2उच्च तापमान थर्मल तेल पंप श्रृंखला 3तेल फिल्टर (DN50) 4उच्च तापमान वाल्व (DN50) 5उच्च तापमान तेल विस्तार टैंक 6. प्रेशर गेज (Y-60) 7द्विधातु थर्मामीटर (0-200 °C) 8सीमलेस स्टील पाइप और उनके सामान |
सेट सेट सेट सेट सेट सेट सेट सेट |
1 1 1 7 1 1 1 1 |
|
| 7 |
माप और नियंत्रण प्रणाली |
1. एकीकृत विद्युत नियंत्रण कैबिनेट (पेशेवर निर्माताओं द्वारा प्रदान) 2. पूर्ण प्रणाली टच स्क्रीन नियंत्रण 3जापानी मित्सुबिशी प्रोग्रामेबल लॉजिक डिवाइस (FX श्रृंखला) 4. डिजिटल तापमान नियंत्रक (तेल तापमान को नियंत्रित) 5डिजिटल तापमान प्रदर्शन उपकरण (टैंक तापमान, लोहे के कोर, कॉइल तापमान प्रदर्शित) 6डिजिटल वैक्यूम गेज 7वैक्यूम सेंसर 8. दबाव स्विंग सुखाने की प्रक्रिया 9हीटिंग मुख्य सर्किट तत्व (ठोस-राज्य रिले, रेडिएटर) 10कम वोल्टेज के घटक (रिले, वायु स्विच, फ्यूज) 11वाल्व नियंत्रण इकाई 12तापमान नियंत्रण इकाई 13मुख्य प्रक्रिया नियंत्रण इकाई 14विभिन्न सुरक्षा अलार्म इकाइयां |
सेट सेट सेट सेट सेट सेट सेट सेट सेट सेट सेट सेट सेट सेट |
1 1 1 1 3 1 1 1 1 1 1 1 1 1 |
|
| 8 | शीतलन जल प्रणाली |
1चिलर 1 2शीतलन जल पाइपलाइन 3वाल्व 4विद्युत संपर्क दबाव मापक 1 |
सेट सेट सेट सेट |
1 1 若干
|
|
| 9 | संपीड़ित वायु प्रणाली |
1तीन टुकड़े 2. 2-स्थिति 5-तरफा दिशा वाल्व 3प्रेशर गेज, वायवीय पाइपलाइन, वाल्व और अन्य सहायक उपकरण |
सेट सेट सेट |
1 1 1 |
|
| 10 | स्पेयर पार्ट |
1वैक्यूम पाइपलाइनों के लिए सीलिंग रिंग (विभिन्न विनिर्देश) 2विद्युत हीटिंग ट्यूब (8 किलोवाट) 3. रोटरी वैक्यूम पंप के साथ सामान 4. सहायक उपकरण के साथ जड़ों वैक्यूम पंप 5प्रकाश अवलोकन खिड़की कांच 6. तापमान माप प्रतिरोधक 7वैक्यूम सेंसर 8डिस्क वैक्यूम गेज 9. प्रेशर गेज |
सेट सेट सेट सेट सेट सेट सेट सेट सेट |
1 2 1 1 1 2 1 1 1 |

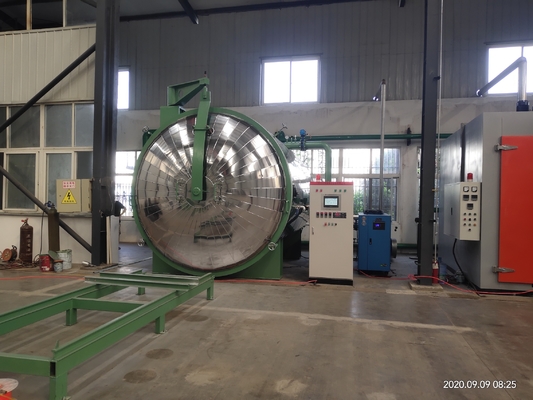

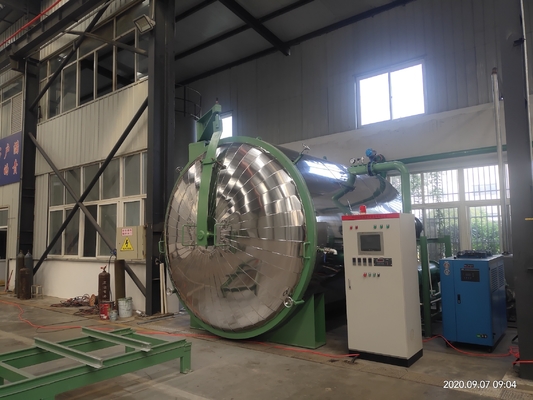

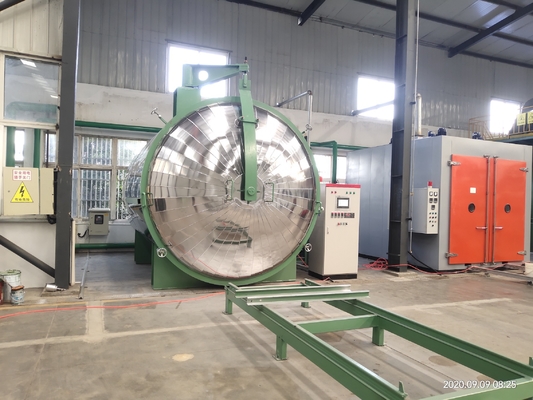

ट्रांसफार्मर के लिए वैक्यूम सुखाने के उपकरण
