पावर ट्रांसफार्मर के लिए इपॉक्सी राल मिश्रण और कास्टिंग

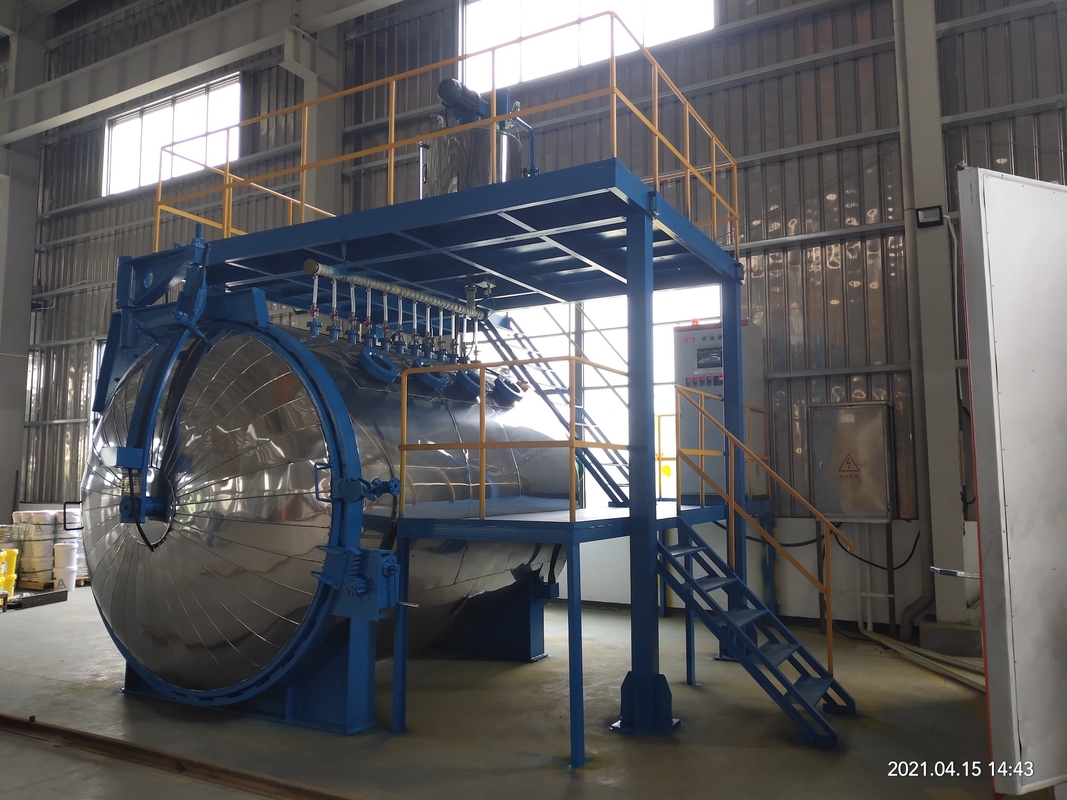

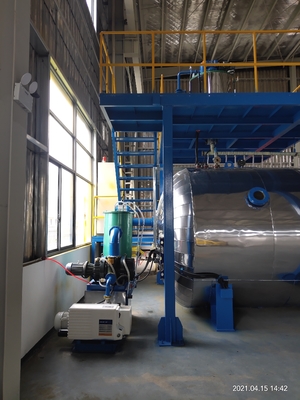

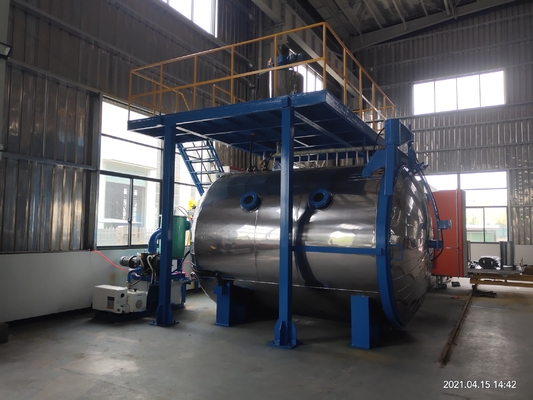

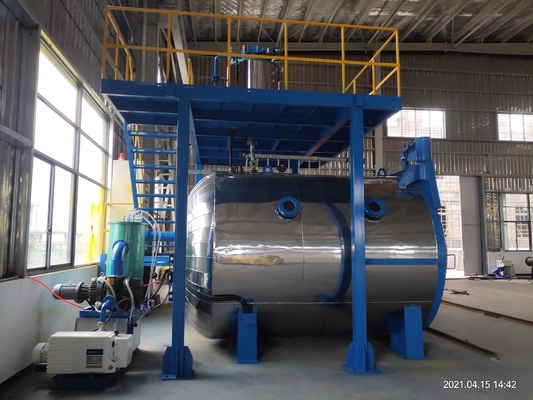

इपॉक्सी वैक्यूम कास्टिंग उपकरण


स्थैतिक मिश्रण और डालने के उपकरण के फायदे:
1स्वचालित बैचिंग, मिश्रण अनुपात की सटीकता में सुधार और श्रम तीव्रता में कमी।
2स्वचालित सामग्री तैयारी, वैक्यूम सेट किया जा सकता है, स्वचालित नियंत्रण, लंबे समय तक उच्च वैक्यूम के कारण त्वरक और अन्य पदार्थों के वाष्पीकरण से बचने के लिए।
3राल, सख्त करने वाले एजेंटों और भराव के स्वचालित अनुपात के लिए उपयुक्त है।
4. एक स्थैतिक मिक्सर को अपनाना, बड़े पैमाने पर या अंतराल वाले उत्पादन के लिए उपयुक्त, प्रदूषण मुक्त। साफ करने में आसान, न्यूनतम अपशिष्ट के साथ।
5एकल घटक राल को भरने वाले वर्षा के कारण होने वाली रोकथाम से बचने के लिए स्थैतिक मिक्सर और डालने वाले वाल्वों के माध्यम से प्रसारित किया जा सकता है।
6यह स्वचालित या मैनुअल डालने को प्राप्त कर सकता है, और प्रत्येक कॉइल की डालने की मात्रा को तुलना के लिए सेट और रिकॉर्ड किया जा सकता है।
7. उच्च स्तर की स्वचालन, अधिक प्रक्रिया निगरानी और रिकॉर्डिंग, और सुविधाजनक संचालन के साथ। उन्नत मानव-मशीन इंटरफ़ेस से लैस, यह ऑनलाइन दूरस्थ दोष निदान प्राप्त कर सकता है।
8. उपकरण पर्यावरण के अनुकूल और ऊर्जा की बचत है. उत्पादन क्षमता और गुणवत्ता सुनिश्चित करते हुए, उपकरण में कम बिजली की खपत, कम राल अपशिष्ट है, और कम स्थान पर कब्जा है।

मिश्रण प्रणाली:
120-300 लीटर (वैकल्पिक) की प्रभावी क्षमता के साथ डिजाइन किए गए दो सामग्री तैयारी टैंक हैं।प्रत्येक बैच लगातार एपॉक्सी राल और सख्त एजेंट मिश्रण कर सकते हैं.
राल, सख्त एजेंट और मिश्रण को उनके संबंधित हीटिंग सिस्टम द्वारा गर्म किया जाता है। प्रक्रिया आवश्यकताओं के अनुसार, सामग्री तापमान को कमरे के तापमान से 90 °C के बीच सेट किया जा सकता है,± 2 °C की त्रुटि सीमा के साथ.
सामग्री पाइप एक डबल-लेयर जैकेट संरचना को अपनाता है और एक स्थिर सामग्री तापमान सुनिश्चित करने के लिए सामग्री टैंक के साथ एक वॉटर हीटर साझा करता है।मिश्रण को इसके सेवा जीवन को बढ़ाने के लिए ठंडा भी किया जा सकता है.

स्वचालित मीटरिंग डालने की प्रणालीः
एक मीटरिंग पंप का प्रयोग करके, दो एकल घटक सामग्री को एक स्थैतिक मिक्सर में मिलाया जाता है और अंत में मोल्ड पर डाला जाता है।
चूंकि मिश्रण का समय तेज और छोटा होता है, मिश्रण ताजा होता है और इसमें अच्छी तरलता होती है, और कॉइल की गीलापन में सुधार होता है,यह गतिशील मिश्रण के सामान्य दीर्घकालिक मिश्रण के कारण राल जेल की उम्र बढ़ने की समस्या को रोक सकता है.
मीटरिंग पंप और स्थिर मिक्सर की डिस्चार्ज स्थिति सेंसर से लैस है जो मिक्सिंग अनुपात को ऑनलाइन माप और निगरानी कर सकते हैं,यह सुनिश्चित करना कि डालने के प्रत्येक स्ट्रोक का माप सही हो और मिश्रण समान हो, कॉइल दुर्घटनाओं से बचने के लिए जो ठोस नहीं हो सकते हैं। माप और निगरानी डेटा रिकॉर्ड और संग्रहीत किया जा सकता है।माप और निगरानी उपकरण विश्वसनीय है और हवा या सामग्री लीक नहीं होगा.

स्वचालित संचालन प्रणाली:
उपकरण पीएलसी द्वारा नियंत्रित किया जाता है और एक रंग प्रदर्शन के साथ सुसज्जित है। वैक्यूम सक्शन, हीटिंग और वैक्यूम हलचल उपचार, चक्र और सफाई स्ट्रोक संख्या,मिश्रण और डालने सुखाने की प्रक्रिया पूर्व निर्धारित मापदंडों के माध्यम से स्वचालित रूप से किया जा सकता है.
मॉनिटर उपकरण के विद्युत घटकों की कार्य स्थिति प्रदर्शित कर सकता है। प्रक्रिया पैरामीटर जैसे तापमान, वैक्यूम डिग्री, वजन, दोष अलार्म, आदि।प्रदर्शित या रंगीन प्रदर्शन पर सेट किया जा सकता है.
