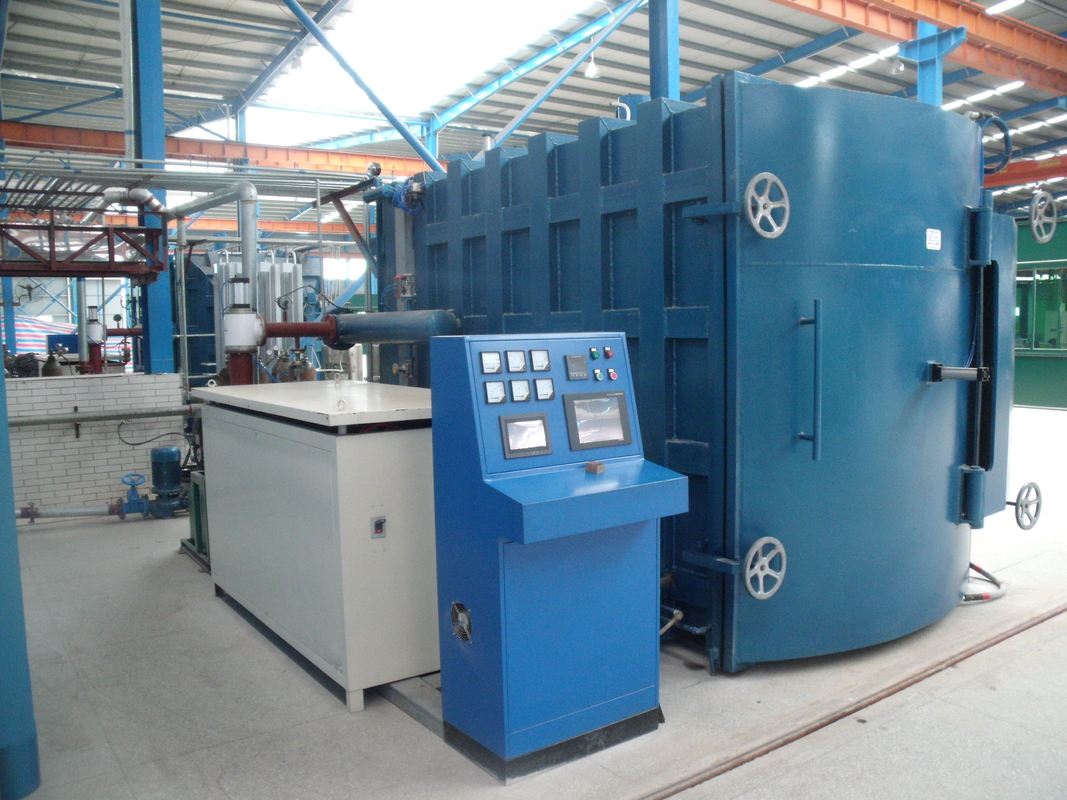

ट्रांसफार्मर सिलिकॉन स्टील शीट वैक्यूम एनीलिंग फर्नेस

1. तकनीकी शर्तें

1.1 तकनीकी मापदंड:

1.1.1 रेटेड कार्य तापमान: 850 ℃

अधिकतम तापमान: 900 ℃

1.1.2 प्रभावी औसत तापमान क्षेत्र का आकार: 2600 X 1000 X 1200 (h)

1.1.3 रेटेड प्रसंस्करण क्षमता: 5T/भट्टी

1.1.4 रेटेड हीटिंग पावर: 220kW

1.1.5 भट्ठी तापमान एकरूपता (स्थिर तापमान पर): ± 5 ℃

1.1.6 कार्यशील वैक्यूम डिग्री: ≤ 10Pa

1.1.7 परम वैक्यूम डिग्री: ≤ 9 × 10-2Pa

1.1.8 शीत अवस्था रिसाव दर: ≤ 0.67Pa/h

1.1.9 कूलिंग फैन पावर: 22kW

1.1.10 कुल स्थापित क्षमता: 210kVA

1.1.11 शीतलन जल प्रवाह दर: 0.5T/h, 0.2MPa

1.1.12 भट्ठी के बाहर सतह का तापमान बढ़ना: ≤ 30 ℃

1.1.13 अधिकतम तापन दर: ≥ 28 ℃/मिनट (पूर्ण भार पर)

1.1.14 बाहरी आयाम (चौड़ाई × लंबाई × ऊंचाई) : 4200 x 2000 (फर्नेस कारों को छोड़कर) x 2200

1.1.15 संपीड़ित वायु: 0.6MPa, 0.02m3/min

1.1.16 नाइट्रोजन खपत: 6m3/भट्टी

1.2 उपकरण संरचना:

1.2.1 वैक्यूम चैम्बर का एक सेट

1.2.2 वैक्यूम सिस्टम का एक सेट

1.2.3 इन्सुलेशन चैम्बर का एक सेट

1.2.4 हीटिंग सिस्टम का एक सेट

1.2.5 स्वचालित नाइट्रोजन चार्जिंग प्रणाली का एक सेट

1.2.6 वायु शीतलन प्रणाली का एक सेट

1.2.7 शीतलन जल पाइप प्रणाली का एक सेट

1.2.8 नियंत्रण प्रणाली का एक सेट

1.2.9 एक डिस्चार्ज ट्रॉली

1.2.10 सामग्री फ्रेम का एक सेट

1.3 प्रत्येक भाग की विशिष्ट संरचना:

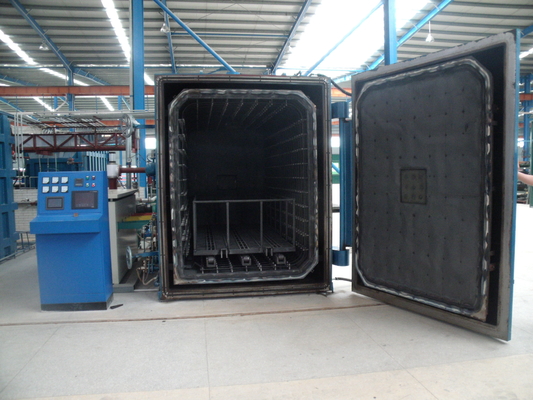

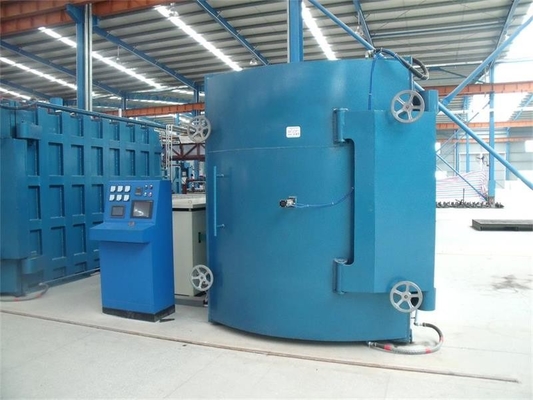

1.3.1 वैक्यूम चैम्बर

कम कार्बन स्टील से बनी चौकोर क्षैतिज, जल-शीतित जैकेट संरचना। टैंक का दरवाज़ा अंत में स्थित है और खुलने के लिए दाएँ काज के चारों ओर अक्षीय रूप से घूमता है।

टैंक बॉडी एक वायु-शीतित और गर्म मिश्रण प्रशंसक प्रणाली, एक हीटिंग और इन्सुलेशन प्रणाली, साथ ही साथ जल-शीतित इलेक्ट्रोड, थर्मोकपल इनलेट छिद्र, वैक्यूम सक्शन पोर्ट, मुद्रास्फीति वाल्व इंटरफेस, वैक्यूम गेज और वैक्यूम गेज स्थापना इंटरफेस से सुसज्जित है।

टैंक के दरवाजे पर निरीक्षण खिड़कियां, कुछ इन्सुलेशन घटक और हीटर लगे हैं, जिन्हें मैन्युअल रूप से खोला और बंद किया जा सकता है।

1.3.2 वैक्यूम सिस्टम

इसमें ZJY-600/ZJY-300/SV300B वैक्यूम पंप यूनिट, वैक्यूम कूलर, हाई वैक्यूम बैफल वाल्व, इलेक्ट्रोमैग्नेटिक बैफल वाल्व, मैनुअल वैक्यूम बॉल वाल्व, स्टेनलेस स्टील वैक्यूम नालीदार पाइप और अन्य पाइप फिटिंग शामिल हैं। मुख्य वाल्व विद्युत से संचालित होते हैं।

वैक्यूम कूलर के निकास पोर्ट पर एक तापमान सेंसर होता है। N2 ताप निष्कासन प्रक्रिया के दौरान तापमान बहुत अधिक होने पर मुख्य निष्कर्षण वाल्व के खुलने और बंद होने को समायोजित करके वैक्यूम पंप में प्रवेश करने वाले वायु प्रवाह के तापमान को कम करने के लिए।

ZJY600 रूट्स पंप और ZJY300 रूट्स पंप दोनों घरेलू शेंगडे वैक्यूम उत्पाद हैं

एसवी300बी एक जर्मन लेबोल्ड उत्पाद है।

1.3.3 इन्सुलेशन चैम्बर और हीटर

इन्सुलेशन कक्ष एल्यूमीनियम सिलिकेट सिरेमिक फाइबर और स्टेनलेस स्टील घटकों से बना है। हल्के, अच्छे इन्सुलेशन प्रभाव के साथ।

हीटर सिरेमिक भागों और Cr20Ni80 निकल क्रोमियम मिश्र धातु प्रतिरोधकों से बना है। हीटर को वर्कपीस के ऊपर, नीचे, बाएं, दाएं, सामने और पीछे की छह सतहों पर व्यवस्थित किया जाता है, और इसे हीटिंग के लिए तीन खंडों में विभाजित किया जाता है, जिसमें स्वतंत्र तापमान नियंत्रण के लिए तीन खंड होते हैं; उपकरण की तापमान एकरूपता और हीटिंग दर सुनिश्चित करने के लिए।

सामने स्थित तापन तत्व और इन्सुलेशन तत्व भट्ठी के दरवाजे पर होते हैं और भट्ठी के दरवाजे के खुलने और बंद होने की क्रिया के साथ-साथ चलते हैं।

शेष हीटिंग और इन्सुलेशन तत्व, जैसे कि ऊपर, नीचे, बाएं, दाएं और पीछे, टैंक की आंतरिक दीवार पर स्थापित और स्थिर किए जाते हैं।

1.3.5 वायु शीतलन प्रणाली:

यह वैक्यूम भट्टी के लिए एक समर्पित मोटर, एक गर्मी प्रतिरोधी पंखा, एक इलेक्ट्रिक डैम्पर, एक एयर डक्ट और एक वाटर-कूल्ड हीट एक्सचेंजर से बना है। जब भट्ठी के अंदर का तापमान 600 ℃ से कम होता है, तो आवश्यकतानुसार पंखे के माध्यम से नाइट्रोजन को प्रसारित करके शीतलन दर को बढ़ाया जा सकता है।

ठंडा होने पर, इन्सुलेशन रूम के बाहर पंखा चालू करें, इन्सुलेशन रूम पर एयर डक्ट के माध्यम से इन्सुलेशन रूम से N2 निकालें, इसे वाटर-कूल्ड हीट एक्सचेंजर और भट्ठी की भीतरी दीवार के माध्यम से ठंडा करें, और फिर तेजी से ठंडा करने के लिए इन्सुलेशन रूम में वापस आएँ; समायोज्य शीतलन दर को प्राप्त करने के लिए पंखे की गति को समायोजित किया जा सकता है।

जल-शीतित ऊष्मा एक्सचेंजर गोलाकार है, जो लाल तांबे और स्टेनलेस स्टील से बना है, तथा इसकी ऊष्मा विनिमय क्षमता बहुत अधिक है।

1.3.6 शीतलन जल पाइप प्रणाली

इसमें विद्युत संपर्क दबाव गेज, बॉल वाल्व, गेट वाल्व, पानी की टंकी, धातु पाइप और नली शामिल है, जो इलेक्ट्रोड, मोटर, भट्ठी के खोल, भट्ठी के दरवाजे, वैक्यूम पंप, जल-शीतित ताप एक्सचेंजर्स, कूलर आदि के लिए शीतलन जल प्रदान करने के लिए जिम्मेदार है।

सभी शीतलन जल चैनलों में जल दबाव और जल प्रवाह का पता लगाने, प्रदर्शन और अलार्म की सुविधा होती है।

इनलेट, आउटलेट और जल स्रोत सभी विक्रेता द्वारा स्वयं उपलब्ध कराए जाते हैं।

1.3.7 वायवीय प्रणाली:

इसमें एक एयर कंप्रेसर, एक इलेक्ट्रिक कॉन्टैक्ट प्रेशर गेज, एक ट्रिपल पीस, एक वाल्व, एक सिलेंडर और एक डायरेक्शनल वाल्व होता है। वैक्यूम वाल्व आदि को पावर एयर स्रोत प्रदान करें।

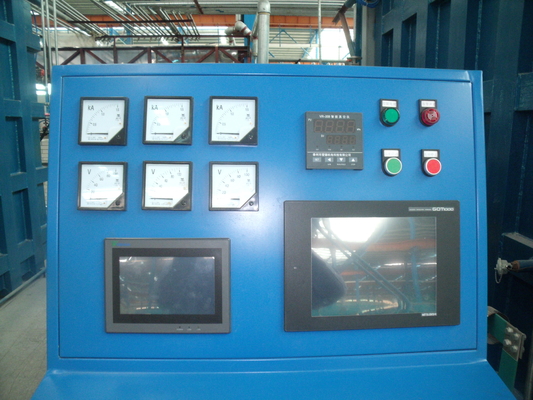

1.3.8 नियंत्रण प्रणाली:

इसमें एक कैबिनेट, ट्रांसफार्मर, वोल्टेज रेगुलेटर, नियंत्रण घटक, उपकरण, तार और केबल तथा जल-शीतित इलेक्ट्रोड शामिल होते हैं।

हीटिंग कंट्रोल में एक पीएलसी और एक वोल्टेज रेगुलेटर होता है। तापमान डिजिटल डिस्प्ले, एक पूर्व-सेट प्रोग्राम के माध्यम से पूरी एनीलिंग प्रक्रिया को स्वचालित रूप से साकार करता है, प्रक्रिया के तापमान वक्र को स्वचालित रूप से रिकॉर्ड करता है, और इसे यूएसबी फ्लैश ड्राइव पर सहेजता है।

भट्ठी में समान रूप से वितरित भट्ठी तापमान जांच के तीन सेट और लौह कोर तापमान जांच के तीन सेट स्थापित किए जाते हैं।

ट्रांसफॉर्मर और वोल्टेज रेगुलेटर से बनी पावर रेगुलेशन प्रणाली में वोल्टेज परिवर्तन और विनियमन दोनों कार्य होते हैं। यह यांत्रिक संचरण के बिना एक संपर्क रहित वोल्टेज रेगुलेटर डिवाइस है और सुचारू और चरणहीन विनियमन के लिए भार वहन कर सकता है। इस पावर रेगुलेशन योजना में उच्च दक्षता, ऊर्जा की बचत और चुंबकीय वोल्टेज रेगुलेटर से चुंबकीय रिसाव की अनुपस्थिति के कारण कोई शोर नहीं है।

टच स्क्रीन पर योजनाबद्ध आरेख के अनुसार एक नकली डिस्प्ले स्क्रीन डिज़ाइन और बनाएँ।

टच स्क्रीन के नियंत्रण इंटरफ़ेस डिज़ाइन में प्रक्रिया सेटिंग फ़ंक्शन और प्रक्रिया प्रदर्शन फ़ंक्शन शामिल हैं। 20 से अधिक प्रक्रिया वक्र पूर्व निर्धारित किए जा सकते हैं।

टच स्क्रीन WEINVIEW का 15 इंच का पूर्ण रंगीन उत्पाद है, PLC जापान में मित्सुबिशी का एक उत्पाद है, और तापमान नियंत्रक और तापमान प्रदर्शन दोनों ज़ियामेन युडियन द्वारा निर्मित हैं।

1.3.9 फीडिंग और डिस्चार्जिंग ट्रॉली:

अधिकतम भार क्षमता 5 टन है, और यह सामग्री खिलाने और निर्वहन को प्राप्त करने के लिए स्वचालित रूप से जमीन रेल पर चलने के लिए विद्युत चालित है। कार की गाइड रेल और चलने का तंत्र दोनों ठंडे क्षेत्र में काम कर रहे हैं और गर्म क्षेत्र में प्रवेश नहीं करते हैं; सुनिश्चित करें कि यह गर्मी और भार के कारण ख़राब न हो।

1.3.10 अन्य नियंत्रण आवश्यकताएँ:

जल दबाव अंडर वोल्टेज संरक्षण (पानी के दबाव के बिना शुरू नहीं किया जा सकता; संचालन के दौरान पानी की कमी के लिए स्वचालित अलार्म, और 3 मिनट के भीतर स्वचालित रूप से हीटिंग पावर काट दिया जाता है) और ध्वनि और प्रकाश अलार्म।

क. रूट्स पंप स्वचालित रूप से देरी से शुरू होता है।

ख. हीटिंग स्टार्ट अपने खाली सिस्टम के साथ इंटरलॉक किया गया है।

ग. नाइट्रोजन चार्जिंग प्रणाली स्वचालित रूप से निरंतर दबाव बनाए रखती है।

घ. वायु दाब अंडर वोल्टेज अलार्म.

1.3.11 संदर्भ प्रक्रिया वक्र निम्नानुसार है:

क. कमरे का तापमान ~ 300 ℃ 2 घंटे के लिए

b. 2 घंटे के लिए 300 ℃ इन्सुलेशन

लगभग 300-700 ℃ 8 घंटे के लिए

d. 3 घंटे के लिए 700~800 ℃

ई. 2 घंटे के लिए 800 ℃ इन्सुलेशन

च. 800~500 ℃ की शीतलन दर: 20~50 ℃/घंटा;

छ. 500-250 डिग्री सेल्सियस पर भट्ठी में ठंडा करना, 500-250 डिग्री सेल्सियस पर लगभग 50 डिग्री सेल्सियस/घंटा और 250-50 डिग्री सेल्सियस पर 2 घंटे से कम ठंडा करने का समय; 50 डिग्री सेल्सियस पर वायु ठंडा करना।

जब एकसमान तापमान क्षेत्र में वर्कपीस का वजन 3 टन से अधिक होता है, तब भी यह एनीलिंग प्रक्रिया की आवश्यकताओं को पूरा कर सकता है।

1.3.13 फ्रेम के अंदर एनीलिंग

एनीलिंग के अंदर का फ्रेम स्टेनलेस और गर्मी प्रतिरोधी स्टील से बना है, जिसका प्रभावी आकार 2600 × 1000 × 1200 है।

1.3.14 अतिरिक्त पुर्जे: मानक और सार्वभौमिक पुर्जों का उपयोग किया जाएगा, तथा गैर-मानक या बाजार में खरीदने में कठिन सहायक उपकरणों का उपयोग नहीं किया जाएगा।

2, उपकरण कॉन्फ़िगरेशन सूची

3,सिलिकॉन स्टील शीट एनीलिंग भट्ठी का उपविभाग:

4,अन्य सामान ---जो मशीन के साथ भेजा जाएगा

4.1, दस्तावेज़ मशीन के साथ भेजे जाएंगे:

1. एक उपयोगकर्ता पुस्तिका

2. उपकरण प्रणाली आरेख की एक प्रति

3. विद्युत योजनाबद्ध आरेख की एक प्रति

4. एक विद्युत वायरिंग आरेख

5. SV300B रोटरी वेन पंप के लिए एक उपयोगकर्ता मैनुअल

6. ZJY-300 रूट्स पंप के लिए एक उपयोगकर्ता मैनुअल

7. ZJY-600 रूट्स पंप के लिए एक उपयोगकर्ता मैनुअल

8. अन्य सभी सहायक भागों के मैनुअल और प्रमाण पत्र।

4.2, स्पेयर पार्ट्स मशीन के साथ भेजा जाएगा:

1. सीलिंग रिंग का एक सेट

2. दो त्वरित फ़्यूज़

3. एक तापमान सेंसर
