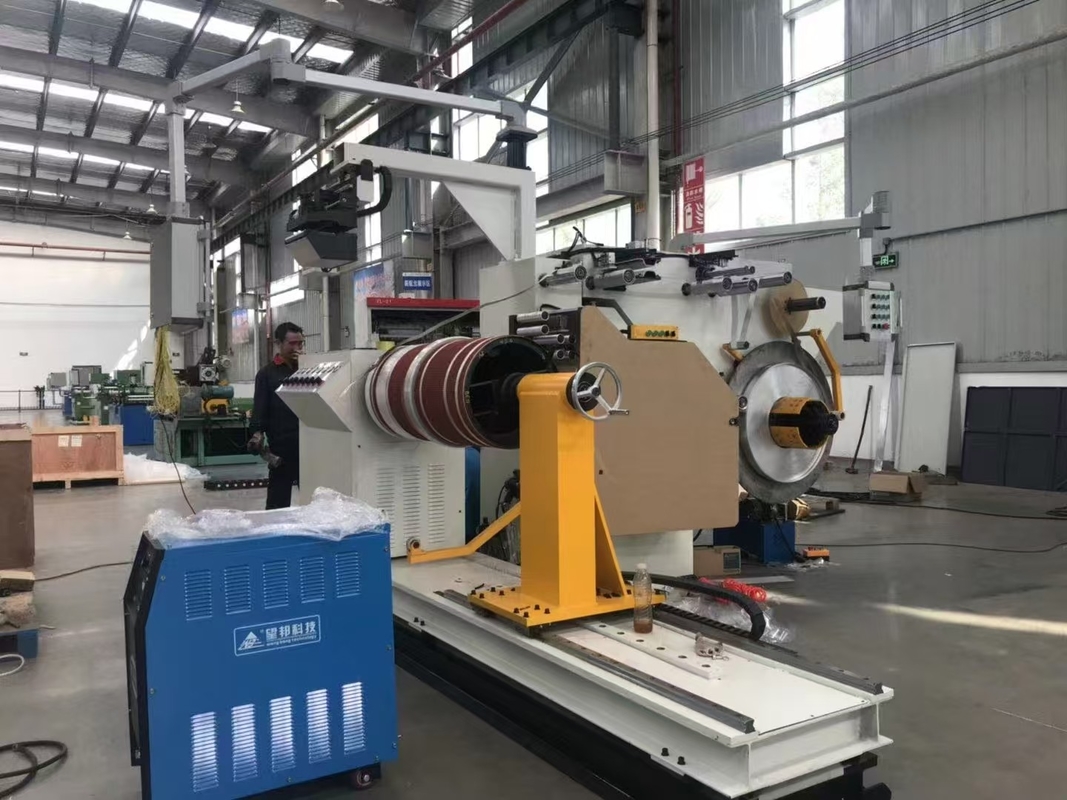

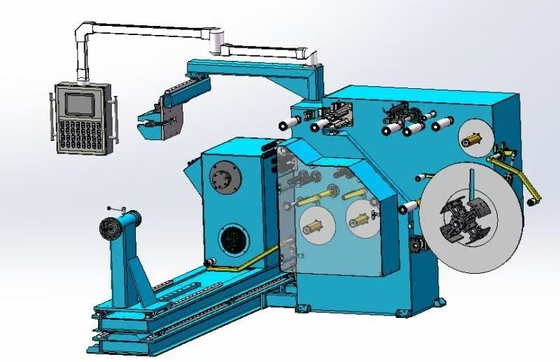

ड्राई टाइप ट्रांसफार्मर वाइंडिंग मशीन

ड्राई टाइप ट्रांसफार्मर वाइंडिंग मशीन
ड्राई टाइप ट्रांसफार्मर वाइंडिंग मशीन ड्राई टाइप ट्रांसफार्मर वाइंडिंग मशीन

बड़ी छवि :  ड्राई टाइप ट्रांसफार्मर वाइंडिंग मशीन

उत्पाद विवरण:
Place of Origin: WUXI
ब्रांड नाम: Gremet
प्रमाणन: CE,COC,ISO
Model Number: 1500
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: deciding to the size and configuration
पैकेजिंग विवरण: मानक निर्यात पैकिंग
Delivery Time: 20-50 days
भुगतान शर्तें: टी/टी, एल/सी, डी/ए, डी/पी, वेस्टर्न यूनियन, मनीग्राम
Supply Ability: 30-50 sets
विस्तृत उत्पाद विवरण
aluminum foil width: 50-1500mm पन्नी की मोटाई: 0.3-1.6 मिमी
load capacity: 700kgs इन्सुलेशन कागज चौड़ाई: 50-200

उत्पाद का अवलोकन

जीवाईबीआरजे-1500उच्च दबाव वाली पन्नी घुमावदार मशीन को खंडित, गोल/अंडाकार पन्नी रोल के कुशल और सुरक्षित उत्पादन के लिए डिज़ाइन किया गया है।कॉइल तांबा पन्नी या एल्यूमीनियम पन्नी सेगमेंटेड कॉइल की एक परत है जिसमें परतों के बीच इन्सुलेशन की दो से अधिक परतें नहीं हैंकॉइल के आने और जाने वाले तारों को ग्राहक के विवेक पर वेल्डेड किया जाता है।इस उच्च दबाव पन्नी घुमावदार मशीन कुशल और सुरक्षित उत्पादन के लिए बनाया गया है खंडित सीएनसी चलती स्थिति, गोलाकार/अंडाकार पन्नी कॉइल डिजाइन।

नियंत्रण मोडः

डिवाइस को टच स्क्रीन में कुल कॉइल हिट की संख्या, प्रत्येक हिट की संख्या और प्रत्येक अंतराल के बीच की दूरी सेट करने के बाद शुरू किया जा सकता है। एक खंड को घुमावदार करने के बाद,सर्वो मोटर स्वचालित रूप से प्रत्येक दूरी को स्थानांतरित करने के लिए प्रयोग किया जाता हैइसलिए, प्रत्येक अंतराल की डिजाइन प्रक्रिया को विभिन्न आकारों के साथ अवरुद्ध किया जाता है, जिसके लिए प्रारंभिक पैर बिंदुओं के स्वचालित विस्थापन की आवश्यकता होती है।इन्सुलेटिंग पेपर का तनाव विद्युत तनाव द्वारा नियंत्रित किया जाता है, डिजिटल नियंत्रण प्रत्यक्ष और सटीक है, और पन्नी टेप के तनाव को गैस-इलेक्ट्रिक मिश्रण प्रणाली द्वारा नियंत्रित किया जाता है।

सारांश:

उच्च दबाव वाली पन्नी घुमाव मशीन को खंडित, गोल पन्नी कॉइल और संख्यात्मक नियंत्रण आंदोलन, संख्यात्मक नियंत्रण परत के कुशल और सुरक्षित उत्पादन के लिए डिज़ाइन किया गया है।खंडित कॉइल 10 खंडों के लिए सेट किया जा सकता है. प्रत्येक घुमावदार अनुभाग स्वचालित रूप से समाप्त करने के लिए संकेत को रोक देगा, और टच स्क्रीन नियंत्रण प्रणाली स्वचालित रूप से पूरे कॉइल के पूर्ण घुमावदार को प्रेरित करेगी।





उच्च दबाव GYBRJ-1500तकनीकी मापदंड

नहीं पद डेटा
1 एल्यूमीनियम पन्नी फ्रेम 1 सेट
1.1 एल्यूमीनियम पन्नी की चौड़ाई 50-150 मिमी
1.2 तनाव 50-2300 एनएम
1.3 पन्नी/पन्नी की मोटाई 0.3-1.6 मिमी
1.4 भौतिक विस्तार 460-520 मिमी
1.6 भार 700 किलो
2 फ़ीडिंग का इन्सुलेशन 2 सेट
2.1 मोड़ 20-50 एनएम
2.2 इन्सुलेटिंग पेपर की चौड़ाई 50-200 मिमी
2.3 वायु वृद्धि का अक्ष व्यास Ø74 मिमी
3 घुमावदार मशीन 1 सेट
3.1 पूंछ के चलती आयाम 500-1700 मिमी
3.2 हवा की गति 1-35 /r/min
3.3 मुख्य मोटर शक्ति 11 किलोवाट
3.4 कॉइल का व्यास 200-1200 मिमी
3.5 धुरी केंद्र की दूरी 800 मिमी
3.6 कॉइल का अधिकतम भार 2000 किलो
3.7 घुमावदार शाफ्ट 80*80*1600
4 सुधारने का तरीका स्वतः समायोजन
5 अगला अनुभाग निष्पादित करता है सर्वो मोटर
6 वेल्डिंग मशीन उपकरण 1 सेट 315
7 विद्युत नियंत्रण प्रणाली 1 सेट
8 पीएलसी मत्सुबिशी
8 टच स्क्रीन ताइवान /या/व्हेल
10 एसी संपर्ककर्ता/सर्किट ब्रेकर Ls/or/schneider
11 रिले ओमरन
12 रैखिक मार्गदर्शक ताइवान का चांदी
