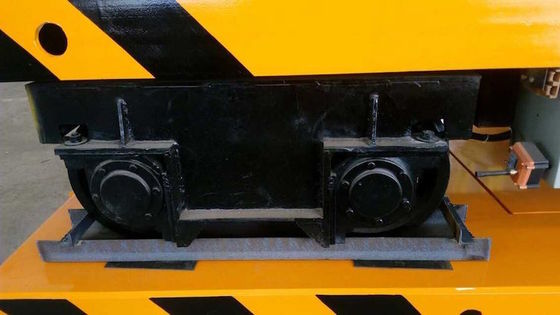

हाइड्रोलिक लिफ्टिंग रेल ट्रांसफर ट्रॉली 300 मिमी लिफ्टिंग स्ट्रोक और 10 टन रेटेड लोड के साथ सटीक डॉकिंग नियंत्रण के लिए मोटराइज्ड ट्रांसफर ट्रॉली

चीन WUXI JINQIU MACHINERY CO.,LTD. प्रमाणपत्र
चीन WUXI JINQIU MACHINERY CO.,LTD. प्रमाणपत्र
we are glad to inform that both machines are operating very well

—— Seccional In Brazil

Stacy, my good friend, it is happy to inform you we rectified the problem as your valuable information. you are really good friend,help me always

—— Sri Lanka customer

मैं अब ऑनलाइन चैट कर रहा हूँ

हाइड्रोलिक लिफ्टिंग रेल ट्रांसफर ट्रॉली 300 मिमी लिफ्टिंग स्ट्रोक और 10 टन रेटेड लोड के साथ सटीक डॉकिंग नियंत्रण के लिए मोटराइज्ड ट्रांसफर ट्रॉली

हाइड्रोलिक लिफ्टिंग रेल ट्रांसफर ट्रॉली 300 मिमी लिफ्टिंग स्ट्रोक और 10 टन रेटेड लोड के साथ सटीक डॉकिंग नियंत्रण के लिए मोटराइज्ड ट्रांसफर ट्रॉली
हाइड्रोलिक लिफ्टिंग रेल ट्रांसफर ट्रॉली 300 मिमी लिफ्टिंग स्ट्रोक और 10 टन रेटेड लोड के साथ सटीक डॉकिंग नियंत्रण के लिए मोटराइज्ड ट्रांसफर ट्रॉली

बड़ी छवि :  हाइड्रोलिक लिफ्टिंग रेल ट्रांसफर ट्रॉली 300 मिमी लिफ्टिंग स्ट्रोक और 10 टन रेटेड लोड के साथ सटीक डॉकिंग नियंत्रण के लिए मोटराइज्ड ट्रांसफर ट्रॉली

उत्पाद विवरण:
उत्पत्ति के प्लेस: हेनान, चीन
ब्रांड नाम: Jinqiu
प्रमाणन: CE, ISO9001
मॉडल संख्या: केपीजे-10
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: USD 9000-16000 / Set
पैकेजिंग विवरण: जंग निवारक फिल्म के साथ प्लाइवुड केस, समुद्र में चलने योग्य निर्यात पैकिंग
प्रसव के समय: जमा करने के 45-60 दिन बाद
भुगतान शर्तें: टी/टी, एल/सी
आपूर्ति की क्षमता: प्रति माह 80 सेट
विस्तृत उत्पाद विवरण
चूहों से भरा हुआ: 10 टी उठाना: 300 मिमी
प्लेटफार्म का आकार: 4000 x 2200 मिमी रेल गेज: 1435 मिमी
यात्रा गति: 25 मी/मिनट हाइड्रोलिक शक्ति: 5.5 किलोवाट
नियंत्रण मोड: पेंडेंट और वायरलेस रिमोट
प्रमुखता देना:

हाइड्रोलिक लिफ्टिंग ट्रांसफर ट्रॉली

,

केपीजे रेल लिफ्टिंग कार्ट

,

10 टन का डॉकिंग प्लेटफार्म

उत्पाद का अवलोकन

केपीजे सीरीज हाइड्रोलिक लिफ्टिंग रेल ट्रांसफर ट्रॉली एक समस्या को हल करती है जिसे एक साधारण फ्लैट ट्रांसफर कार्ट खुला छोड़ देता हैः लोड को बिल्कुल सही ऊंचाई पर पहुंचना पड़ता है,सिर्फ सही जगह पर नहीं. क्रेन कॉल बुक करने या हर बार उपकरण को स्थानांतरित करने के लिए एक डाई झिलमिलाने के बजाय, ऑपरेटर कैंची प्लेटफार्म 300 मिमी उठाता है,काम का टुकड़ा कठोर डेक पर स्लाइड करता है और मशीन को पहले से ही स्तर पर पाया जाता है. 10 टन के नामित प्लेटफार्म को दो पंक्तियों के कॉपर लेयरिंग के साथ चार फोल्ड स्टील के पहियों पर सवार किया जाता है, जो प्लांट रेल के साथ प्रति मिनट 25 मीटर तक की गति से चलता है और 1 मिमी के भीतर एक ही लिफ्ट स्थिति को दोहराता है,चक्र के बाद चक्र, शिफ्ट के बाद शिफ्ट।

इस कार्ट पर कर्षण और उठाने को जानबूझकर अलग किया गया है। गियर मोटर और हाइड्रोलिक पावर पैक स्वतंत्र उप-फ्रेम पर बैठे हैं,इसलिए लिफ्ट सर्किट पर एक सील बदलना ड्राइव संरेखण को कभी परेशान नहीं करताचूंकि लिफ्ट एक अलग मेज के बजाय कार्ट का हिस्सा है, इसलिए फर्श की जगह मुक्त हो जाती है,डॉकिंग चरण ऑपरेटर की कार्य सूची से गायब हो जाता है और एक खुले अंतराल के माध्यम से एक भार को धकेलने का जोखिम पूरी तरह से समाप्त हो जाता है.

प्रमुख विशेषताएं
  • एकीकृत लिफ्ट और यात्राःएक कॉम्पैक्ट फ्रेम रेल के साथ 10 टन भार ले जाता है और इसे 300 मिमी ऊपर उठाता है, इसलिए कार्यस्थान पर दूसरी हैंडलिंग डिवाइस की आवश्यकता नहीं होती है।
  • दोहराने योग्य डॉकिंग सटीकता:लिफ्ट सिखाई गई ऊंचाई से 1 मिमी के भीतर रुक जाती है, जो रोलर कन्वेयर, प्रेस बेड और असेंबली फिक्स्चर को मैन्युअल समायोजन के बिना संरेखित रखती है।
  • लोड होल्डिंग सुरक्षा सर्किट:यदि किसी नली या फिटिंग में खराबी आती है तो पायलट द्वारा संचालित चेक वाल्व डेक को लॉक करता है और जब भी कोई तकनीशियन प्लेटफॉर्म के नीचे काम करता है तो एक मैकेनिकल सुरक्षा पिन डाला जा सकता है।
  • कठोर Q345 प्लेटफार्म:4000 x 2200 मिमी के डेक को वेल्डिंग के बाद फ्लैट मशीनीकृत किया जाता है और लोड संपर्क बिंदुओं पर विनिमेय पहनने की पट्टियों से लैस किया जाता है।
  • दोहरी नियंत्रण चैनलःऑपरेटर एक लटकन केबल या एक वायरलेस रेडियो हैंडसेट से काम कर सकते हैं, प्रत्येक स्वतंत्र आपातकालीन स्टॉप और एक मृत आदमी समारोह के साथ।
  • सेवा के अनुकूल लेआउटःवसा बिंदुओं को चेसिस के एक तरफ समूहीकृत किया जाता है, हाइड्रोलिक फिल्टर फर्श के स्तर से उपलब्ध होते हैं और कर्षण गियरबॉक्स कार्ट को उठाने के बिना ड्रेनेज करता है।
तकनीकी विनिर्देश
पैरामीटर विनिर्देश
मॉडलकेपीजे-10
नामित भार10 टन
प्लेटफार्म का आकार (L x W)4000 x 2200 मिमी
लिफ्टिंग स्ट्रोक300 मिमी
उठाने की गति4 मी/मिनट
यात्रा गति25 मी/मिनट
रेलगाड़ी का व्यास1435 मिमी (अनुकूलित)
पहिया व्यास400 मिमी काढ़ा स्टील
हाइड्रोलिक पावर पैक5.5 kW, 380 V, 50 Hz
नियंत्रण वोल्टेज24 वी डीसी
ब्रेक लगानाविद्युत चुम्बकीय विफलता सुरक्षित जूता ब्रेक
उठाने की पुनरावृत्तिअधिक या कम 1 मिमी
नियंत्रण और सुरक्षा विकल्प

मानक नियंत्रण सॉफ्ट स्टार्ट और स्टॉप के साथ एक आवृत्ति इन्वर्टर ड्राइव है, जो एक 10 टन भार को हिलाकर रखती है जब गाड़ी एक खाड़ी के अंत में तेजी लाती है।वैकल्पिक उपकरण में संकीर्ण गलियारों के लिए लेजर विरोधी टक्कर सेंसर शामिल हैं, एक रेल अंत स्टॉप इंटरलॉक, एक श्रव्य यात्रा अलार्म, उच्च यातायात क्षेत्रों के लिए एक स्ट्रॉबेरी बत्ती और एक ऊंचाई पूर्व निर्धारित चयनकर्ता के साथ एक लटकन जो चार तक डॉकिंग स्तरों को संग्रहीत करता है।फाउंड्री और कोटिंग संयंत्रों के लिए विद्युत कैबिनेट एक IP65 आवास के साथ आपूर्ति की जा सकती है और हाइड्रोलिक तेल सर्किट निरंतर ड्यूटी चक्रों के लिए एक कूलर से लैस किया जा सकता है.

आवेदन

इन गाड़ियों का प्रयोग उन स्थानों पर किया जाता है जहां दो के बजाय तीन आयामों में लोड को तैनात किया जाना चाहिए। विशिष्ट प्रतिष्ठानों में प्रेस टूलींग परिवर्तन, मुद्रांकन कार्यशालाओं में डाई स्पॉटिंग,इंजेक्शन मोल्डिंग मशीनों पर मोल्ड लोडिंगरोल प्रोसेसिंग लाइनों पर रोल परिवर्तन, वेल्डिंग रोबोटों को वर्क पीस की प्रस्तुति और ब्लास्ट या कोटिंग कैबिनेट्स को खिलाएं, जिनके लिए भाग को एक निश्चित कार्य ऊंचाई पर बैठना आवश्यक है।इस्पात निर्माताओं ने पाइप स्पूल के साथ फ्लैंग्स को जोड़ने के लिए लिफ्ट फ़ंक्शन का उपयोग किया, जबकि रखरखाव विभाग आसपास के पाइपवर्क को अलग किए बिना स्थापित उपकरणों के नीचे से गियरबॉक्स और पंप निकालने के लिए एक ही गाड़ी का उपयोग करते हैं।

पैकेजिंग और गुणवत्ता आश्वासन

प्रत्येक ट्रॉली को शिपमेंट से पहले इकट्ठा किया जाता है, वायर्ड किया जाता है और दबाव परीक्षण किया जाता है, फिर दो घंटे के लिए एक नामित परीक्षण भार के साथ चलाया जाता है जबकि यात्रा गति, लिफ्ट ऊंचाई और ब्रेकिंग दूरी दर्ज की जाती है।तब इकाई को डेक में विभाजित किया जाता है, चेसिस और पावर पैक मॉड्यूल, जंग रोधी फिल्म से संरक्षित, खिंचाव फिल्म में लपेटा गया और 40 फीट के कंटेनर के आकार के प्लाईवुड मामले में पैक किया गया।विद्युत योजनाओं को कवर करने वाला दस्तावेज सेट, हाइड्रोलिक सर्किट आरेख, स्पेयर पार्ट्स की सूची और अंग्रेजी में एक ऑपरेटिंग मैनुअल प्रत्येक गाड़ी के साथ यात्रा करता है, और वीडियो कॉल द्वारा कमीशनिंग सहायता मानक पैकेज में शामिल है।
