अतिरिक्त चौड़े डेक मोटर चालित ट्रांसफर ट्रॉली रेल ट्रांसफर कार्ट 30 मीटर लंबी स्टील पाइप हैंडलिंग के लिए 25 टन लोड रेटिंग के साथ

चीन WUXI JINQIU MACHINERY CO.,LTD. प्रमाणपत्र
चीन WUXI JINQIU MACHINERY CO.,LTD. प्रमाणपत्र
we are glad to inform that both machines are operating very well

—— Seccional In Brazil

Stacy, my good friend, it is happy to inform you we rectified the problem as your valuable information. you are really good friend,help me always

—— Sri Lanka customer

मैं अब ऑनलाइन चैट कर रहा हूँ

अतिरिक्त चौड़े डेक मोटर चालित ट्रांसफर ट्रॉली रेल ट्रांसफर कार्ट 30 मीटर लंबी स्टील पाइप हैंडलिंग के लिए 25 टन लोड रेटिंग के साथ

अतिरिक्त चौड़े डेक मोटर चालित ट्रांसफर ट्रॉली रेल ट्रांसफर कार्ट 30 मीटर लंबी स्टील पाइप हैंडलिंग के लिए 25 टन लोड रेटिंग के साथ
अतिरिक्त चौड़े डेक मोटर चालित ट्रांसफर ट्रॉली रेल ट्रांसफर कार्ट 30 मीटर लंबी स्टील पाइप हैंडलिंग के लिए 25 टन लोड रेटिंग के साथ

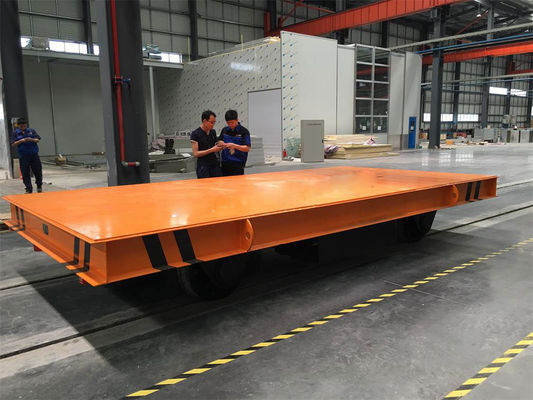

बड़ी छवि :  अतिरिक्त चौड़े डेक मोटर चालित ट्रांसफर ट्रॉली रेल ट्रांसफर कार्ट 30 मीटर लंबी स्टील पाइप हैंडलिंग के लिए 25 टन लोड रेटिंग के साथ

उत्पाद विवरण:
उत्पत्ति के प्लेस: हेनान, चीन
ब्रांड नाम: Jinqiu
प्रमाणन: CE, ISO9001
मॉडल संख्या: KPX-25W
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: USD 16000-28000 / Set
पैकेजिंग विवरण: दो बोल्ट वाले मॉड्यूल, प्लाईवुड केस, फ्लैट रैक या खुले शीर्ष कंटेनर पैकिंग
प्रसव के समय: जमा करने के 55-70 दिन बाद
भुगतान शर्तें: टी/टी, एल/सी
आपूर्ति की क्षमता: प्रति माह 40 सेट
विस्तृत उत्पाद विवरण
चूहों से भरा हुआ: 25 टी डेक का आकार: 12000 x 3200 मिमी
पालने की पंक्तियाँ: 3 समायोज्य यात्रा गति: 15 मीटर/मिनट लोड किया गया
रेल गेज: 2000 मिमी गाड़ी चलाना: 2 x 4.0 किलोवाट गियर वाली मोटरें
बिजली की आपूर्ति: 48 V बैटरी 400 Ah
प्रमुखता देना:

अतिरिक्त चौड़ा डेक स्थानांतरण गाड़ी

,

लंबी सामग्री रेल ट्रॉली

,

25 टन की पाइप हैंडलिंग गाड़ी

उत्पाद का अवलोकन

एक मानक फ्लैट कार्ट पर तीस मीटर के पाइप सेक्शन, संरचनात्मक प्रोफाइल या पवन टावर के खंडों को ले जाने से लोड को चलने, ढलने या झुकाव के लिए आमंत्रित किया जाता है, क्योंकि कार्ट छोटा है और सामग्री लंबी है।यह अतिरिक्त चौड़ा डेक रेल स्थानांतरण गाड़ी विपरीत दृष्टिकोण लेता हैएक 12 मीटर लम्बा, 3.2 मीटर चौड़ा प्लेटफार्म समायोज्य V पालनाओं की तीन पंक्तियों को धारण करता है।और पाइप या प्रोफाइल एक नियंत्रित तरीके से दोनों सिरों पर ओवरहिंग जबकि पालना अंतर से अनुभाग रोलिंग से रोकता है25 टन वजन के साथ, कार्ट सीधे लंबी सामग्री को संभालता है और क्रेन बुकिंग को हटा देता है जो अन्यथा एक छोटी कार्ट हर कदम पर मजबूर करेगी।

चेसिस Q345 स्टील में एक वेल्डेड बॉक्स बीम संरचना है, जिसे पूरे डेक की चौड़ाई पर कठोर किया गया है ताकि एक किनारे पर केंद्रित भार असमान रेल पर फ्रेम को मोड़ न दे।प्रत्येक धुरी 25 टन के आकार के दोहरे पंक्ति के कॉपर रोलर बीयरिंग पर चलती है, और ड्राइव दो स्वतंत्र गियर वाले मोटर्स के माध्यम से लागू किया जाता है जो एक टोक़ विभाजन नियंत्रक के माध्यम से लोड साझा करते हैं। जहां 12 मीटर की गाड़ी इमारत के अंदर नहीं घूम सकती है,दो सिंक्रनाइज्ड गाड़ियों का एक टैंडेम व्यवस्था उपलब्ध है ताकि पाइप दोनों सिरों पर ले जाया जाता है और एक वक्र के साथ निर्देशित किया जाता है.

प्रमुख विशेषताएं
  • लंबे खंडों के लिए 12 मीटर का डेक:तीन पंक्तियों वाली 3200 मिमी चौड़ी प्लेटफ़ॉर्म में क्रेन की आवश्यकता के बजाय 30 मीटर की पाइप और नियंत्रित ओवरहैंग वाली प्रोफाइल होती है।
  • समायोज्य V Cradles:छेद के व्यास के अनुसार छेद के बीच की दूरी और खोलने का कोण निर्धारित किया जाता है और रबर से ढके पैड परिवहन के दौरान पेंट और कोटिंग क्षति को रोकते हैं।
  • मोड़ प्रतिरोधी बॉक्स फ्रेम:Q345 चेसिस पूरी चौड़ाई पर कठोर है, इसलिए केंद्र से बाहर 25 टन का भार फ्रेम को नहीं मोड़ता है या रेल से एक पहिया नहीं उठाता है।
  • ट्विन मोटर लोड शेयरिंगःदो गियर ड्राइव और एक टॉर्क स्प्लिटिंग कंट्रोलर लंबे समय तक चलने पर गाड़ी को सीधा बनाए रखते हैं और गीले रेल पर पहियों के फिसलने को कम करते हैं।
  • एंटी रोल आउटरिगर्स:किसी भी स्थानांतरण के लिए लोड के अंत के नीचे खींचने योग्य साइड सपोर्ट्स जहां ओवरहैंपिंग सेक्शन स्विंग या रोल कर सकता है।
  • आउटडोर रेटेड विकल्पःविद्युत पैकेज को भंडारण यार्डों और नौका के किनारे उपयोग के लिए गर्म डुबकी गैल्वेनाइज्ड फ्रेम और स्टेनलेस फास्टनरों के साथ IP65 तक अपग्रेड किया जा सकता है।
तकनीकी विनिर्देश
मॉडल KPX-25W
नामित भार 25 टन
डेक का आकार (L x W) 12000 x 3200 मिमी
पालने की पंक्तियाँ 3, समायोज्य दूरी
अधिकतम वर्कपीस लंबाई 30000 मिमी ओवरहिंग के साथ
यात्रा गति 15 मीटर/मिनट लोड, 20 मीटर/मिनट खाली
रेलगाड़ी का व्यास 2000 मिमी
पहिया व्यास 500 मिमी काढ़ा स्टील
ड्राइव विन्यास ट्विन गियर मोटर, 2 x 4.0 kW
विद्युत आपूर्ति 48 वोल्ट की बैटरी, 400 Ah
फ्रेम सामग्री Q345B वेल्डेड बॉक्स बीम
डेक ऊंचाई 650 मिमी
नियंत्रण और सुरक्षा विकल्प

लंबे भारों के लिए पूर्वानुमानित रोक की आवश्यकता होती है। ड्राइव प्रत्येक धुरी पर एक यांत्रिक विफलता-सुरक्षित ब्रेक के साथ पुनरुत्पादक ब्रेक का उपयोग करता है,और नियंत्रक रैंपों में मंदी तो एक 30 मीटर पाइप आगे स्लाइड नहीं करता है जब गाड़ी बंद हो जाता हैवैकल्पिक उपकरण में डेक के दोनों छोरों पर एक लेजर एंटी-कॉलिशन स्कैनर, प्रत्येक पालना पर एक भार उपस्थिति सेंसर, एक श्रव्य यात्रा अलार्म शामिल है,आउटडोर यार्ड के लिए 100 मीटर की रेंज के साथ रेडियो रिमोट कंट्रोल, और एक टैंडेम सिंक्रनाइज़ेशन किट जो दोनों छोरों पर पाइप ले जाने पर एक दूसरे से 20 मिमी के भीतर दो गाड़ियों को रखता है।रेल सफाई ब्रश और बफर के साथ रेल अंत स्टॉप आमतौर पर बाहरी प्रतिष्ठानों के लिए जोड़े जाते हैं.

आवेदन

इस कार्ट का प्रयोग हर उस स्थान पर किया जाता है जहां सामग्री की लंबाई वजन के बजाय हैंडलिंग समस्या निर्धारित करती है। विशिष्ट स्थानों में पाइप मिल और कोटिंग प्लांट शामिल हैं जो लाइन पाइप के तैयार रोल को स्थानांतरित करते हैं,संरचनात्मक इस्पात निर्माताओं ने बीम और स्तंभों को देखा के बीच स्थानांतरित किया, ड्रिल और ब्लास्ट स्टेशन, पवन ऊर्जा संयंत्र जो टावर सेक्शन और ब्लेड रूट इंसेर्ट्स को संभालते हैं, शिपयार्ड जो प्रीफैब्रिकेशन और असेंबली के बीच कठोर पैनलों को स्थानांतरित करते हैं,और भंडारण यार्ड जहां गैल्वनाइज्ड या लेपित प्रोफाइल को क्रेन संपर्क क्षति के बिना स्थानांतरित किया जाना चाहिएपूर्वनिर्मित कंक्रीट संयंत्र और रेल रखरखाव डिपो भी लंबे स्लीपर और स्विच घटकों के लिए चौड़े डेक कार्ट का उपयोग करते हैं।

पैकेजिंग और गुणवत्ता आश्वासन

चूंकि डेक मानक कंटेनर की लंबाई से अधिक है, इसलिए गाड़ी को दो बुलटेड मॉड्यूल में बनाया जाता है जिसमें एक मशीनीकृत और ड्यूलेड जोड़ होता है जिसे शिपमेंट से पहले कारखाने में इकट्ठा और संरेखित किया जाता है।पूरी इकाई को 125 प्रतिशत नामित क्षमता पर लोड परीक्षण किया जाता है जबकि डेक विचलन और रेल संपर्क मापा जाता है, तो मॉड्यूल अलग कर रहे हैं, चित्रित, जंग रोधी कोटिंग के साथ संरक्षित और एक 40 फुट खुला शीर्ष या फ्लैट रैक कंटेनर के लिए प्लाईवुड मामलों में पैक किया जाता है। शिपिंग संयुक्त बोल्ट सेट शामिल है,संरेखण शिम, विद्युत आरेख, जहां लागू हो, टैंडेम वायरिंग आरेख, और एक अंग्रेजी में स्थापना और कमीशन मैनुअल।
