20 टन टर्नटेबल रेल ट्रांसफर कार्ट 90 डिग्री इंडेक्स्ड रोटेशन और मोटर चालित ट्रांसफर ट्रॉली सिस्टम के लिए फ्लश क्रॉसिंग डेक के साथ

चीन WUXI JINQIU MACHINERY CO.,LTD. प्रमाणपत्र
चीन WUXI JINQIU MACHINERY CO.,LTD. प्रमाणपत्र
we are glad to inform that both machines are operating very well

—— Seccional In Brazil

Stacy, my good friend, it is happy to inform you we rectified the problem as your valuable information. you are really good friend,help me always

—— Sri Lanka customer

मैं अब ऑनलाइन चैट कर रहा हूँ

20 टन टर्नटेबल रेल ट्रांसफर कार्ट 90 डिग्री इंडेक्स्ड रोटेशन और मोटर चालित ट्रांसफर ट्रॉली सिस्टम के लिए फ्लश क्रॉसिंग डेक के साथ

20 टन टर्नटेबल रेल ट्रांसफर कार्ट 90 डिग्री इंडेक्स्ड रोटेशन और मोटर चालित ट्रांसफर ट्रॉली सिस्टम के लिए फ्लश क्रॉसिंग डेक के साथ
20 टन टर्नटेबल रेल ट्रांसफर कार्ट 90 डिग्री इंडेक्स्ड रोटेशन और मोटर चालित ट्रांसफर ट्रॉली सिस्टम के लिए फ्लश क्रॉसिंग डेक के साथ

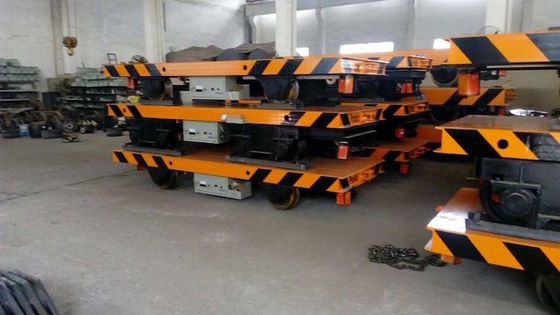

बड़ी छवि :  20 टन टर्नटेबल रेल ट्रांसफर कार्ट 90 डिग्री इंडेक्स्ड रोटेशन और मोटर चालित ट्रांसफर ट्रॉली सिस्टम के लिए फ्लश क्रॉसिंग डेक के साथ

उत्पाद विवरण:
उत्पत्ति के प्लेस: हेनान, चीन
ब्रांड नाम: Jinqiu
प्रमाणन: CE, ISO9001
मॉडल संख्या: केपीटी-20
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: USD 12000-22000 / Set
पैकेजिंग विवरण: प्लाइवुड केस, पिट रिंग और एंकर अलग से पैक किए गए, समुद्र में चलने योग्य निर्यात पैकिंग
प्रसव के समय: जमा करने के 50-65 दिन बाद
भुगतान शर्तें: टी/टी, एल/सी
आपूर्ति की क्षमता: प्रति माह 60 सेट
विस्तृत उत्पाद विवरण
चूहों से भरा हुआ: 20 टी वर्तन कोण: 90 डिग्री अनुक्रमित
डेक का आकार: 4500 x 2500 मिमी घूर्णन गति: 0.8 आर/मिनट
यात्रा गति: 20 मीटर/मिनट बिजली की आपूर्ति: 24 V बैटरी 300 Ah
डेक से पिट गैप: 12 मिमी
प्रमुखता देना:

टर्नटेबल रेल ट्रांसफर कार्ट

,

90 डिग्री घूमने वाली ट्रॉली

,

20 टन क्रॉस बे कार्ट

उत्पाद का अवलोकन

प्लांट लेआउट के लिए एक टर्नटेबल रेल ट्रांसफर कार्ट मौजूद है जहां दो रेल लाइनें पार करती हैं, समानांतर चलती हैं या एक कोने पर मिलती हैं जिसे कोई सीधी गाड़ी सेवा नहीं दे सकती है।इस मोटर चालित घुमावदार ट्रॉली का 20 टन का प्लेटफार्म टर्नटेबल गड्ढे में चलता है, डेक पिट रिंग के ऊपर 90 डिग्री के चरणों में घूमता है और गाड़ी बिना ट्रांसफर पिट, ड्रॉप सेक्शन या दूसरी गाड़ी के क्रॉसिंग ट्रैक पर निकलती है।इसलिए एक इकाई ट्रैक के एक लूप की जगह लेती है, जो अक्सर एक मौजूदा इमारत में एक आंतरिक परिवहन मार्ग स्थापित करने और इसे समायोजित करने के लिए फर्श स्लैब को फिर से बनाने के बीच का अंतर है।

रोटेशन एक बाहरी गियर के साथ एक घुमावदार अंगूठी द्वारा संचालित किया जाता है, एक पिनियन के माध्यम से एक गियर मोटर द्वारा घुमाया जाता हैऔर एक हाइड्रोलिक डिस्क ब्रेक प्लस एक शॉट पिन जो चार कार्डिनल पदों में से प्रत्येक में एक कठोर झाड़ी में गिर जाता है द्वारा रोक दिया. डेक की सतह पिट फ्लोर से 12 मिमी के भीतर रहती है, इसलिए एक पैलेट या एक डाई स्किड एक रैंप प्लेट के बिना संयुक्त को पार करता है। क्योंकि कार्ट खुद टर्नटेबल को ले जाता है,केवल गड्ढे के छल्ले और फिक्स्ड रेल सिरों कंक्रीट में स्थापित किया जाना है, सिविल कार्यों को उथली खुदाई तक सीमित रखना।

प्रमुख विशेषताएं
  • एकल गाड़ी, कई मार्ग:एक 20 टन की ट्रॉली लंबवत और समानांतर खाई की सेवा करती है, जो निवेश से दोहराई गई गाड़ियों और दोहराई गई पटरियों को हटा देती है।
  • 90 डिग्री इंडेक्टेड रोटेशन:घुमावदार ड्राइव 0, 90, 180 और 270 डिग्री पर एक कठोर शॉट पिन के साथ लॉक करता है, और एक विकर्ण मार्ग की आवश्यकता होने पर मध्यवर्ती कोणों को प्रोग्राम किया जा सकता है।
  • फ्लश क्रॉसिंग डेक:प्लेटफ़ॉर्म के किनारे को 12 मिमी के भीतर पिट रिंग से मिलान करने के लिए मशीनीकृत किया जाता है, ताकि पैलेट, स्टिलैग और डाई स्किड बिना रैंप के संयुक्त को पार करें।
  • बैटरी या केबल पावरःमानक बैटरी संस्करण पिट पर एक स्वचालित चार्जर के साथ चार्ज के बीच एक पूर्ण शिफ्ट चलाता है, जबकि केबल रील पावर तीन शिफ्ट ड्यूटी के लिए उपलब्ध है।
  • पिट रिंग संरेखण किट:एंकर बोल्ट, शिम पैक और यूनिट के साथ एक लेवलिंग टेम्पलेट जहाज ताकि सिविल ठेकेदार साइट पर एक सर्वेयर के बिना रिंग सेट कर सके।
  • पोजिशनिंग फीडबैकःएक पूर्ण एन्कोडर पीएलसी को डेक कोण की सूचना देता है, जब तक कि पिन पूरी तरह से बैठ नहीं जाता और ब्रेक रिलीज़ नहीं हो जाता।
तकनीकी विनिर्देश
पैरामीटर विनिर्देश
मॉडल KPT-20
नामित भार 20 टन
डेक का आकार (L x W) 4500 x 2500 मिमी
घूर्णन कोण 90 डिग्री इंडेक्टेड, 0 से 270 डिग्री प्रोग्राम करने योग्य
घूर्णन गति 0.8 आर/मिनट
यात्रा गति 20 मी/मिनट
रेलगाड़ी का व्यास 1435 मिमी
रेल से ऊपर डेक की ऊंचाई 550 मिमी
कर्षण शक्ति 2 x 3.0 किलोवाट
घुमावदार शक्ति 2.2 किलोवाट की घुमावदार ड्राइव
विद्युत आपूर्ति 24 वोल्ट की बैटरी, 300 एएच ट्रैक्शन बैटरी
डेक से पिट गैप अधिकतम 12 मिमी
नियंत्रण और सुरक्षा विकल्प

इंटरलॉक एक सुरक्षित टर्नटेबल स्थापना के लिए केंद्रीय हैं। नियंत्रक एक यात्रा आदेश को अस्वीकार करता है जबकि शॉट पिन वापस लिया जाता है, एक रोटेशन आदेश को अस्वीकार करता है जबकि गाड़ी पिट के बाहर है,और रोटेशन बंद कर देता है यदि लोड सेंसिंग सर्किट डेक किनारे पर एक बाधा का पता लगाता हैवैकल्पिक उपकरण में गड्ढे के उद्घाटन के पार फोटोइलेक्ट्रिक पर्दे की एक जोड़ी, प्रत्येक कोने पर एक झिलमिलाहट प्रकाशक,स्वचालित कोशिकाओं के लिए एक प्रवेश द्वार इंटरलॉक और एक बेड़े इंटरफ़ेस जो एक संयंत्र एससीएडीए प्रणाली को कार्ट को एक खाई में कॉल करने और रोटेशन का अनुरोध करने की अनुमति देता हैशीत भंडारण के लिए हाइड्रोलिक और इलेक्ट्रिकल पैकेज को माइनस 25 डिग्री सेल्सियस तक रेट किया जा सकता है।

आवेदन

टर्नटेबल कार्ट को प्रेस वर्कशॉप में निर्दिष्ट किया गया है जहां डाई कार्ट को डाई स्टोरेज हॉल से एक स्टैम्पिंग बे में जाना चाहिए जो गलियारे के लंबवत चलता है,वेधशालाओं में जहां पिसाले पिघलने और डालने के बीच चलते हैं, असेंबली हॉल में जहां एक ही शटल कई समानांतर कार्यप्रवाहों की सेवा करता है, रेल कार्यशालाओं में जहां बोगी या व्हीलसेट को दिशा बदलनी होती है,और गोदामों में जहां एक स्थानांतरण गलियारा एक पार गलियारे से मिलता हैइंजन संयंत्रों और एयरोस्पेस असेंबली सेल का उपयोग उन स्टेशनों के बीच बड़े फिक्स्चर को फिर से स्थापित करने के लिए भी किया जाता है जो कभी भी एक अक्ष पर संरेखित नहीं होते थे।

पैकेजिंग और गुणवत्ता आश्वासन

प्रत्येक टर्नटेबल गाड़ी कारखाने में एक अस्थायी पिट रिंग पर इकट्ठा किया जाता है, एक नामित परीक्षण भार के तहत 200 पूर्ण चक्र के माध्यम से घुमाया और पिन जुड़ाव के लिए निरीक्षण, ब्रेक पकड़ टोक़ और डेक स्तर.इसके बाद इकाई को डेक, चेसिस और स्लीविंग असेंबली में अलग किया जाता है, जंग रोधी तेल के साथ इलाज किया जाता है, प्लाईवुड के मामलों में पैक किया जाता है और 40 फीट ऊंचे घन कंटेनर में भेज दिया जाता है।

स्थापना के चित्र, लंगर बोल्ट लेआउट योजना, कमीशन चेकलिस्ट और द्विभाषी संचालन और रखरखाव मैनुअल प्रदान किए जाते हैं।एक कमीशनिंग इंजीनियर के लिए साइट पर समर्थन के लिए निर्धारित किया जा सकता है जब गड्ढे तैयार है.
